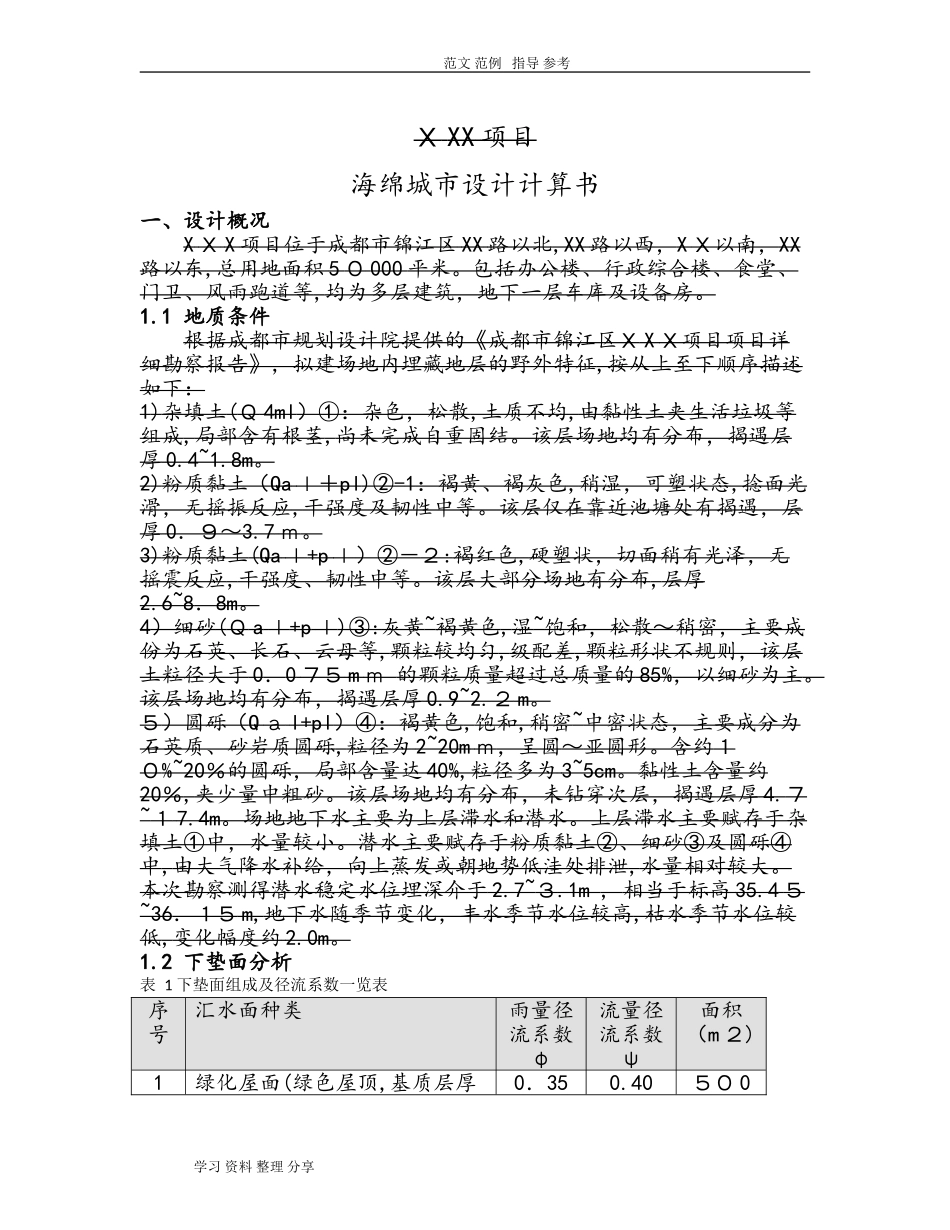

范文范例指导参考ＸXX项目海绵城市设计计算书一、设计概况XＸX项目位于成都市锦江区XX路以北,XX路以西，XＸ以南，XX路以东,总用地面积5０000平米。包括办公楼、行政综合楼、食堂、门卫、风雨跑道等,均为多层建筑，地下一层车库及设备房。1.1地质条件根据成都市规划设计院提供的《成都市锦江区ＸXＸ项目项目详细勘察报告》，拟建场地内埋藏地层的野外特征,按从上至下顺序描述如下：1)杂填土(Ｑ4ml）①：杂色，松散,土质不均,由黏性土夹生活垃圾等组成,局部含有根茎,尚未完成自重固结。该层场地均有分布，揭遇层厚0.4~1.8m。2)粉质黏土（Qaｌ＋pl)②-1：褐黄、褐灰色,稍湿，可塑状态,捻面光滑，无摇振反应,干强度及韧性中等。该层仅在靠近池塘处有揭遇，层厚0．９～3.7ｍ。3)粉质黏土(Qaｌ+pｌ）②－２:褐红色,硬塑状，切面稍有光泽，无摇震反应,干强度、韧性中等。该层大部分场地有分布,层厚2.6~8．8m。4）细砂(Ｑaｌ+pｌ)③:灰黄~褐黄色,湿~饱和，松散～稍密，主要成份为石英、长石、云母等,颗粒较均匀,级配差,颗粒形状不规则，该层土粒径大于0．0７５mｍ的颗粒质量超过总质量的85%，以细砂为主。该层场地均有分布，揭遇层厚0.9~2.２m。５）圆砾（Qａl+pl）④：褐黄色,饱和,稍密~中密状态，主要成分为石英质、砂岩质圆砾,粒径为2~20mｍ，呈圆～亚圆形。含约１０%~20％的圆砾，局部含量达40%,粒径多为3~5cm。黏性土含量约20％,夹少量中粗砂。该层场地均有分布，未钻穿次层，揭遇层厚4.７~１7.4m。场地地下水主要为上层滞水和潜水。上层滞水主要赋存于杂填土①中，水量较小。潜水主要赋存于粉质黏土②、细砂③及圆砾④中,由大气降水补给，向上蒸发或朝地势低洼处排泄,水量相对较大。本次勘察测得潜水稳定水位埋深介于2.7~３.1m,相当于标高35.4５~36．１５m,地下水随季节变化，丰水季节水位较高,枯水季节水位较低,变化幅度约2.0m。1.2下垫面分析表1下垫面组成及径流系数一览表序号汇水面种类雨量径流系数φ流量径流系数ψ面积（m２)1绿化屋面(绿色屋顶,基质层厚0．350.40５０0学习资料整理分享范文范例指导参考度≥300mm）2硬屋面、未铺石子的平屋面、沥青屋面0.８5０.9003铺石子的平屋面０.650．8004混凝土或沥青路面及广场0.850.9005大块石等铺砌路面及广场０.550.60４５006沥青表面处理的碎石路面及广场0.５00.6007级配碎石路面及广场0．４00.４508干砌砖石或碎石路面及广场0．4００.37５09非铺砌土路面0．300.30０10绿地0．15０.１51700011水面1．001.0001２地下建筑覆土绿地(覆土≥5０0mm)0.15０.25013地下建筑覆土绿地（覆土＜500mｍ）0.350.４00１4透水铺装地面0.２00.2028０00１６雨量综合径流系数φ０.216--17流量综合径流系数ψ－0.221-1８项目占地面积(m２)-－5０0００二、设计目标根据海绵城市建设技术导则,年径流总量控制率85%,对应设计降雨量4０.7。年径流污染控制率不低于60%。三、设计方案项目主要为坡屋顶,在行政楼楼上平屋顶部分设置绿色屋顶,面积不小于1758.４6㎡，区域内停车场设置透水铺装，面积不小于37９㎡,人行透水铺装面积3855.２9㎡；雨水花园1１９9．42㎡,下凹式绿地36９9.3０㎡，约占绿地面积的36.8%,具体方案详见附图。四、“海绵城市”技术措施4.１广场及路面：透水铺装新建公共建筑同步建设雨水渗透、净化和收集利用设施，开展屋顶绿化,建设屋顶花园。非机动车道、人行道、广场和地面停车场采用透水性铺装，增加雨水自然渗透空间。非机动车道、人行道、广场可采用透水混凝土,路基可采用砂类土或其他有渗透性的材料，道路横断面设计优化道路横坡坡向、路面与道路绿化及周边绿地的竖向关系，学习资料整理分享范文范例指导参考便于径流雨水汇入绿地内低影响开发设施；地面停车场车位可采用透水混凝土等透水材料。车行道采用常规不透水混凝土。４.2绿地：下凹式绿地及雨水花园本项目通过绿地植被及下层土壤的渗透蓄水，实现对径流雨水的净化和调蓄。在不影响周边地基与基础、地下水水质等前提下,尽量将绿地设计为低势绿地,将屋面、道路等各种铺装表面形成的雨水径流汇集入绿地中进行蓄渗，以增大雨水入渗量,多余的径流雨水从设在绿地中的雨水溢流口或道路...
