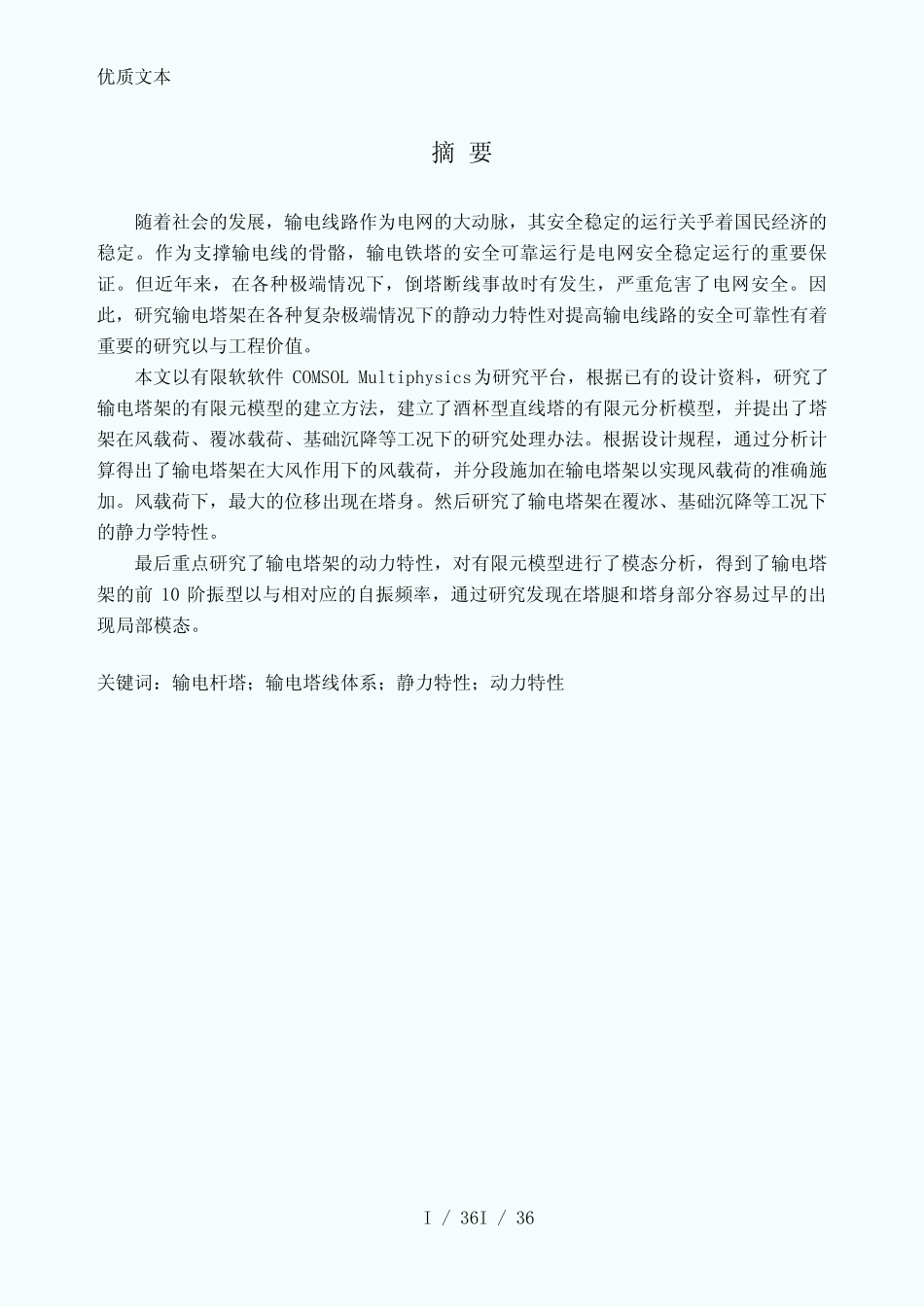

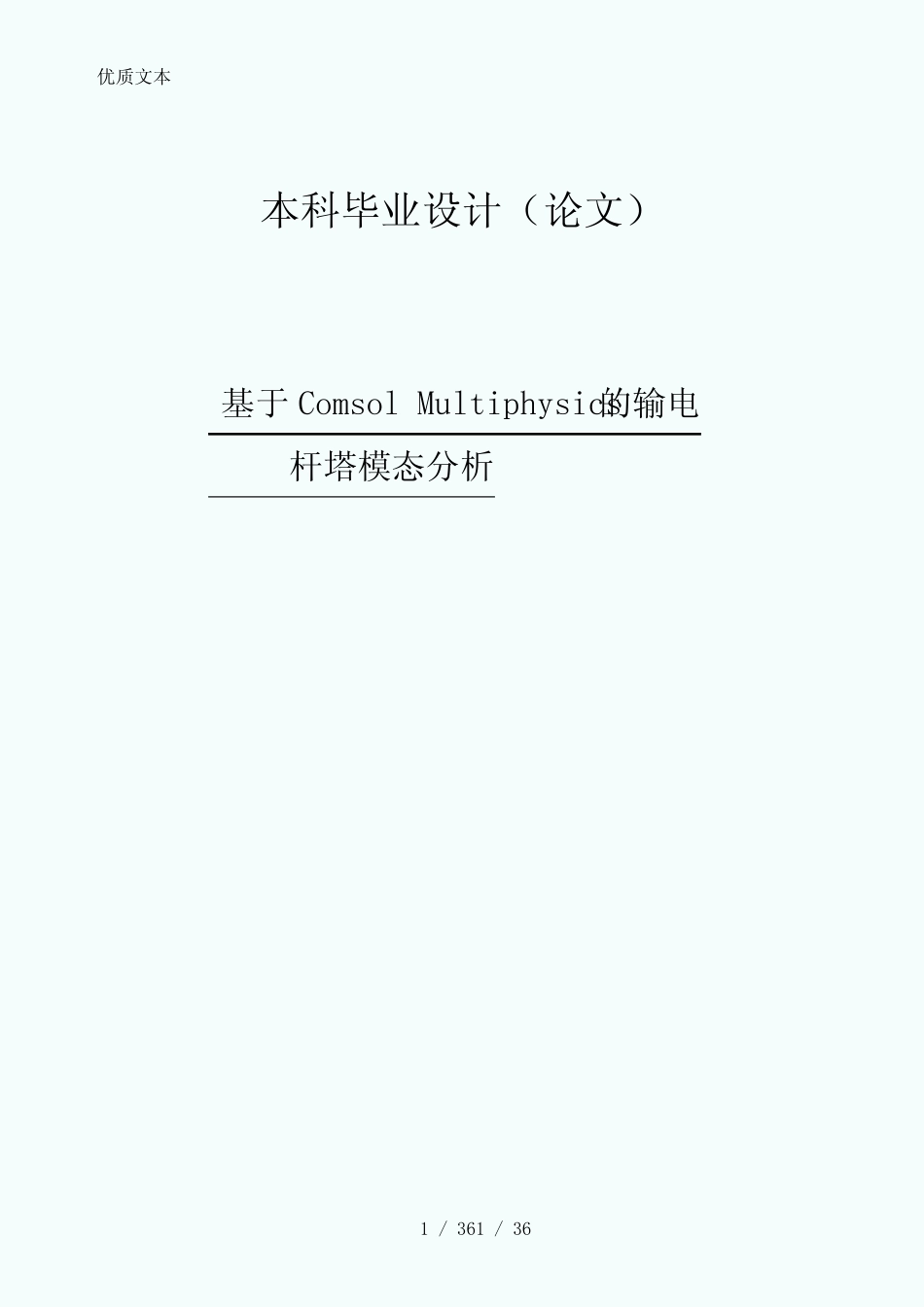

优 质 文 本 1 / 361 / 36 本 科 毕 业 设 计 （ 论 文 ） 基 于 Comsol Multiphysics的 输 电 杆 塔 模 态 分 析 优 质 文 本 I / 36I / 36 摘 要 随 着 社 会 的 发 展 ， 输 电 线 路 作 为 电 网 的 大 动 脉 ， 其 安 全 稳 定 的 运 行 关 乎 着 国 民 经 济 的稳 定 。 作 为 支 撑 输 电 线 的 骨 骼 ， 输 电 铁 塔 的 安 全 可 靠 运 行 是 电 网 安 全 稳 定 运 行 的 重 要 保证 。 但 近 年 来 ， 在 各 种 极 端 情 况 下 ， 倒 塔 断 线 事 故 时 有 发 生 ， 严 重 危 害 了 电 网 安 全 。 因此 ， 研 究 输 电 塔 架 在 各 种 复 杂 极 端 情 况 下 的 静 动 力 特 性 对 提 高 输 电 线 路 的 安 全 可 靠 性 有 着重 要 的 研 究 以 与 工 程 价 值 。 本 文 以 有 限 软 软 件 COMSOL Multiphysics为 研 究 平 台 ， 根 据 已 有 的 设 计 资 料 ， 研 究 了输 电 塔 架 的 有 限 元 模 型 的 建 立 方 法 ， 建 立 了 酒 杯 型 直 线 塔 的 有 限 元 分 析 模 型 ， 并 提 出 了 塔架 在 风 载 荷 、 覆 冰 载 荷 、 基 础 沉 降等工 况 下 的 研 究 处理办法 。 根 据 设 计 规程 ， 通过分 析 计算得出 了 输 电 塔 架 在 大 风 作 用下 的 风 载 荷 ， 并 分 段施加在 输 电 塔 架 以 实现风 载 荷 的 准确施加。 风 载 荷 下 ， 最大 的 位移出 现在 塔 身。 然后研 究 了 输 电 塔 架 在 覆 冰 、 基 础 沉 降等工 况 下的 静 力 学特 性 。 最后重 点研 究 了 输 电 塔 架 的 动 力 特 性 ， 对 有 限 元 模 型 进行 了 模 态分 析 ， 得到了 输 电 塔架 的 前 10 阶振型 以 与 相 对 应 的 自 振频 率 ， 通过研 究 发 现在 塔 腿 和 塔 身部 分 容 易 过早 的 出现局 部 模 态。 关 键 词 ： 输 电 杆 塔 ； 输 电 塔 线 体 系 ； 静 力 特 性 ； 动 力 特 性 优 质 文 本 II / 36II / 36 Abstract With the development o...
