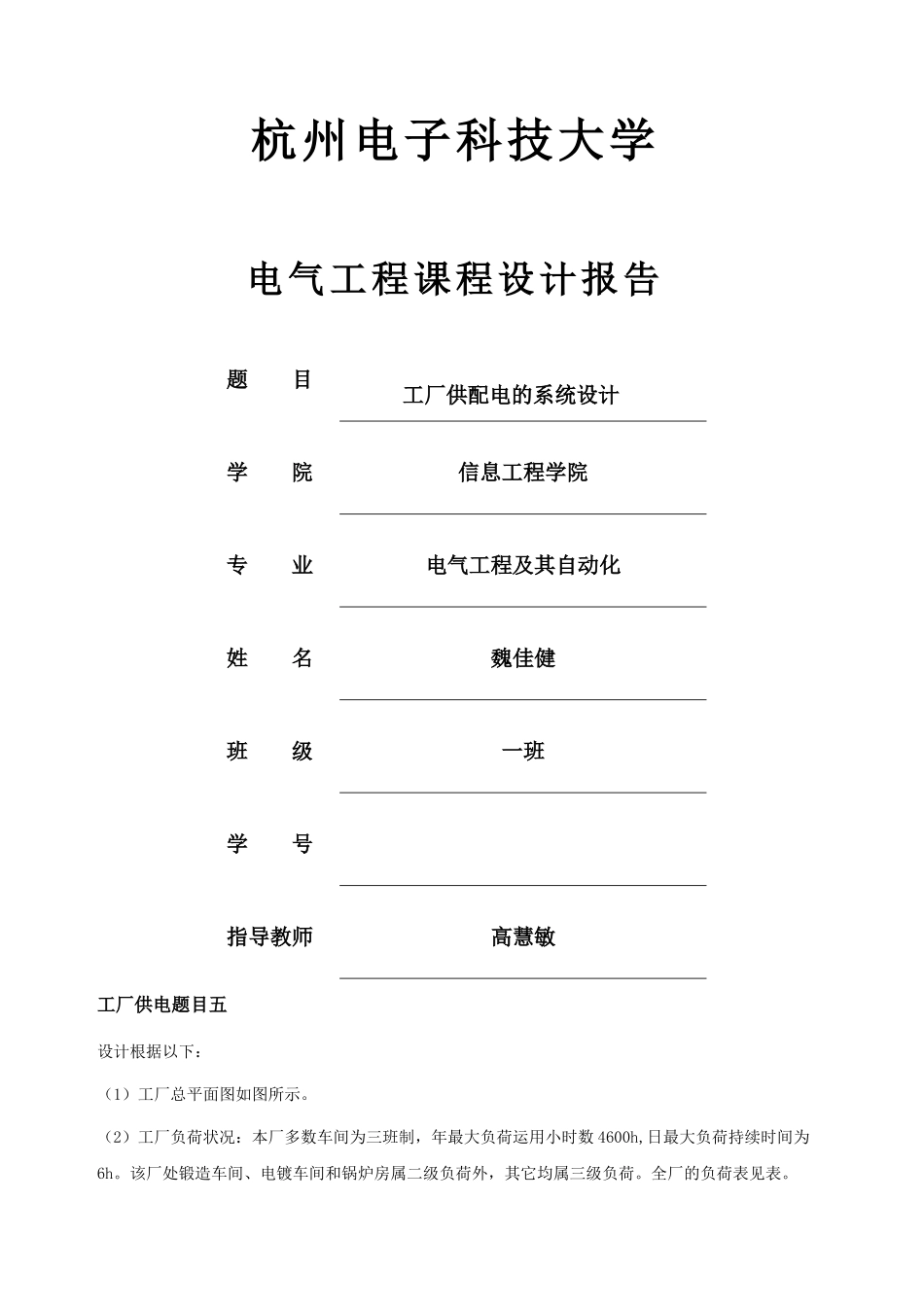

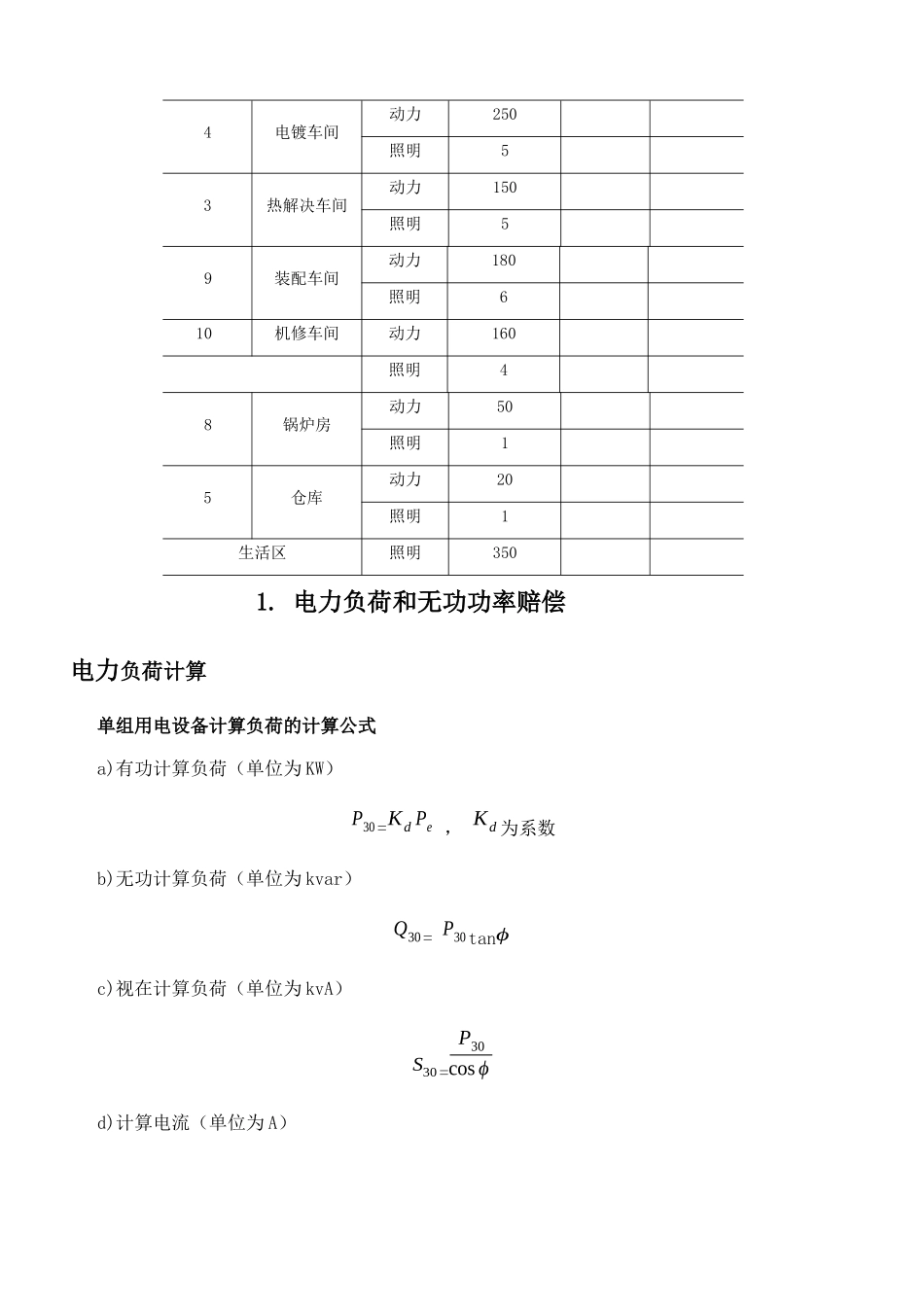

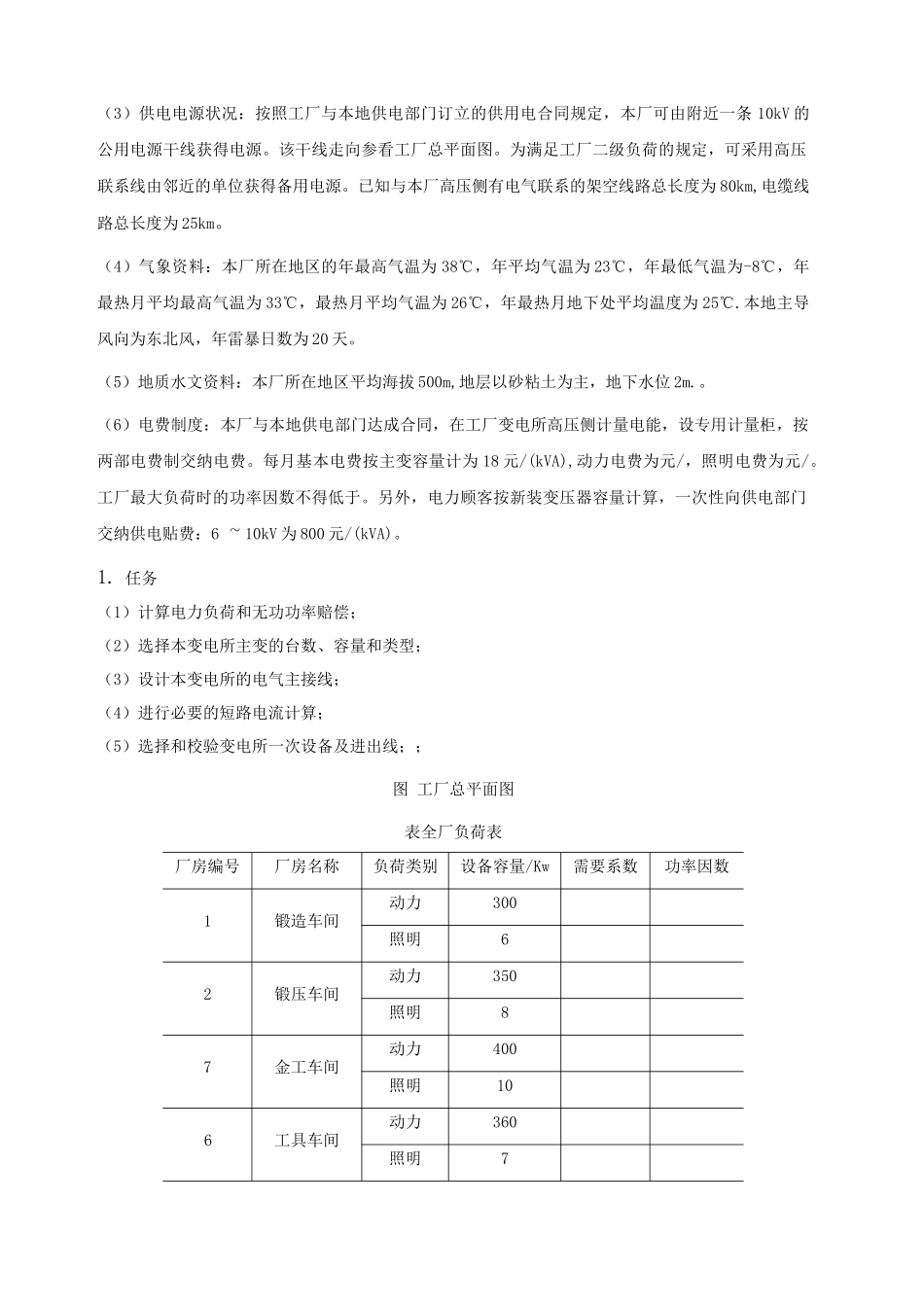

杭州电子科技大学电气工程课程设计报告题 目 工厂供配电的系统设计学 院信息工程学院专 业电气工程及其自动化姓 名魏佳健班 级一班学 号指导教师高慧敏工厂供电题目五设计根据以下：（1）工厂总平面图如图所示。（2）工厂负荷状况：本厂多数车间为三班制，年最大负荷运用小时数 4600h,日最大负荷持续时间为6h。该厂处锻造车间、电镀车间和锅炉房属二级负荷外，其它均属三级负荷。全厂的负荷表见表。（3）供电电源状况：按照工厂与本地供电部门订立的供用电合同规定，本厂可由附近一条 10kV 的公用电源干线获得电源。该干线走向参看工厂总平面图。为满足工厂二级负荷的规定，可采用高压联系线由邻近的单位获得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为 80km,电缆线路总长度为 25km。（4）气象资料：本厂所在地区的年最高气温为 38℃，年平均气温为 23℃，年最低气温为-8℃，年最热月平均最高气温为 33℃，最热月平均气温为 26℃，年最热月地下处平均温度为 25℃.本地主导风向为东北风，年雷暴日数为 20 天。（5）地质水文资料：本厂所在地区平均海拔 500m,地层以砂粘土为主，地下水位 2m.。（6）电费制度：本厂与本地供电部门达成合同，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变容量计为 18 元/(kVA),动力电费为元/，照明电费为元/。工厂最大负荷时的功率因数不得低于。另外，电力顾客按新装变压器容量计算，一次性向供电部门交纳供电贴费：6 10kV 为 800 元/(kVA)。1. 任务（1）计算电力负荷和无功功率赔偿；（2）选择本变电所主变的台数、容量和类型；（3）设计本变电所的电气主接线；（4）进行必要的短路电流计算；（5）选择和校验变电所一次设备及进出线；；图 工厂总平面图表全厂负荷表厂房编号厂房名称负荷类别设备容量/Kw需要系数功率因数1锻造车间动力300照明62锻压车间动力350照明87金工车间动力400照明106工具车间动力360照明74电镀车间动力250照明53热解决车间动力150照明59装配车间动力180照明610机修车间动力160照明48锅炉房动力50照明15仓库动力20照明1生活区照明350 1. 电力负荷和无功功率赔偿电力负荷计算单组用电设备计算负荷的计算公式a)有功计算负荷（单位为 KW） P30=Kd Pe ， Kd 为系数b)无功计算负荷（单位为 kvar）Q30= P30tanϕc)视在计算负荷（单位为 kvA）S30=P30cos ϕd)计算电流（单位为 A） I 30=S30√3U N...
