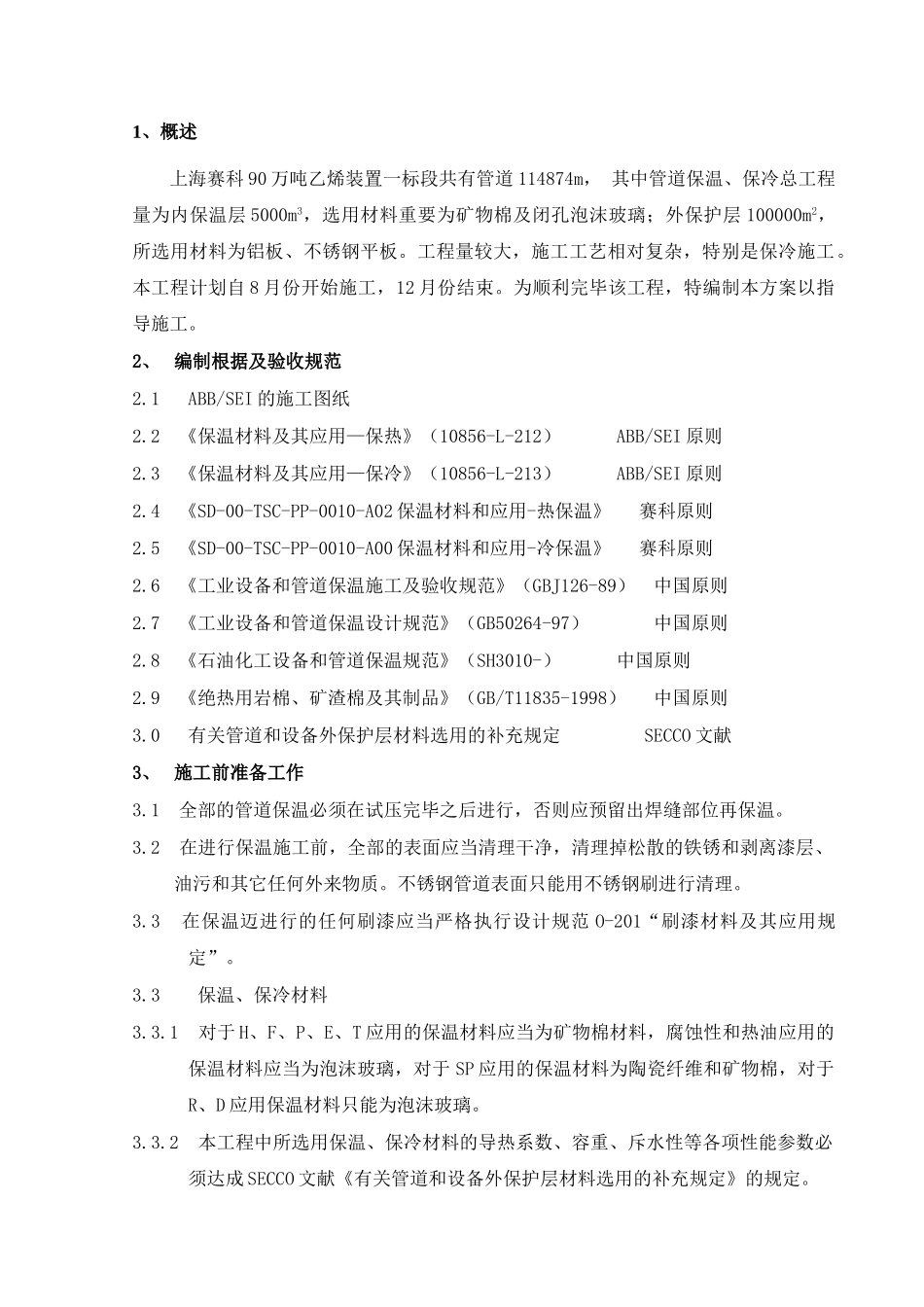

1、概述上海赛科 90 万吨乙烯装置一标段共有管道 114874m， 其中管道保温、保冷总工程量为内保温层 5000m3，选用材料重要为矿物棉及闭孔泡沫玻璃；外保护层 100000m2，所选用材料为铝板、不锈钢平板。工程量较大，施工工艺相对复杂，特别是保冷施工。本工程计划自 8 月份开始施工，12 月份结束。为顺利完毕该工程，特编制本方案以指导施工。2、 编制根据及验收规范2.1 ABB/SEI 的施工图纸 2.2 《保温材料及其应用—保热》（10856-L-212） ABB/SEI 原则 2.3 《保温材料及其应用—保冷》（10856-L-213） ABB/SEI 原则2.4 《SD-00-TSC-PP-0010-A02 保温材料和应用-热保温》 赛科原则2.5 《SD-00-TSC-PP-0010-A00 保温材料和应用-冷保温》 赛科原则2.6 《工业设备和管道保温施工及验收规范》（GBJ126-89） 中国原则2.7 《工业设备和管道保温设计规范》（GB50264-97） 中国原则2.8 《石油化工设备和管道保温规范》（SH3010-） 中国原则2.9 《绝热用岩棉、矿渣棉及其制品》（GB/T11835-1998） 中国原则3.0 有关管道和设备外保护层材料选用的补充规定 SECCO 文献3、 施工前准备工作3.1 全部的管道保温必须在试压完毕之后进行，否则应预留出焊缝部位再保温。3.2 在进行保温施工前，全部的表面应当清理干净，清理掉松散的铁锈和剥离漆层、油污和其它任何外来物质。不锈钢管道表面只能用不锈钢刷进行清理。3.3 在保温迈进行的任何刷漆应当严格执行设计规范 O-201“刷漆材料及其应用规定”。3.3 保温、保冷材料3.3.1 对于 H、F、P、E、T 应用的保温材料应当为矿物棉材料，腐蚀性和热油应用的保温材料应当为泡沫玻璃，对于 SP 应用的保温材料为陶瓷纤维和矿物棉，对于R、D 应用保温材料只能为泡沫玻璃。3.3.2 本工程中所选用保温、保冷材料的导热系数、容重、斥水性等各项性能参数必须达成 SECCO 文献《有关管道和设备外保护层材料选用的补充规定》的规定。3.3.3 保温、保冷材料运至施工现场之后必须做好防水、防雨工作。做到下垫上盖。施工过程中也要注意防雨。3.3.4 对于全部的材料代用，必须具体阐明，代用材料只用通过承包商的检查、实验、同意和签发应用证明后才干使用。3.4 保温施工前，施工技术人员要对全体施工人员做好技术交底工作，使其掌握规范 规定、施工工序及技术规定，方便于施工顺利进行。3.5 管道保温工程大多是高处作业，施工前要搭设好合格的脚手架或者采用好对应的安全施工方法...
