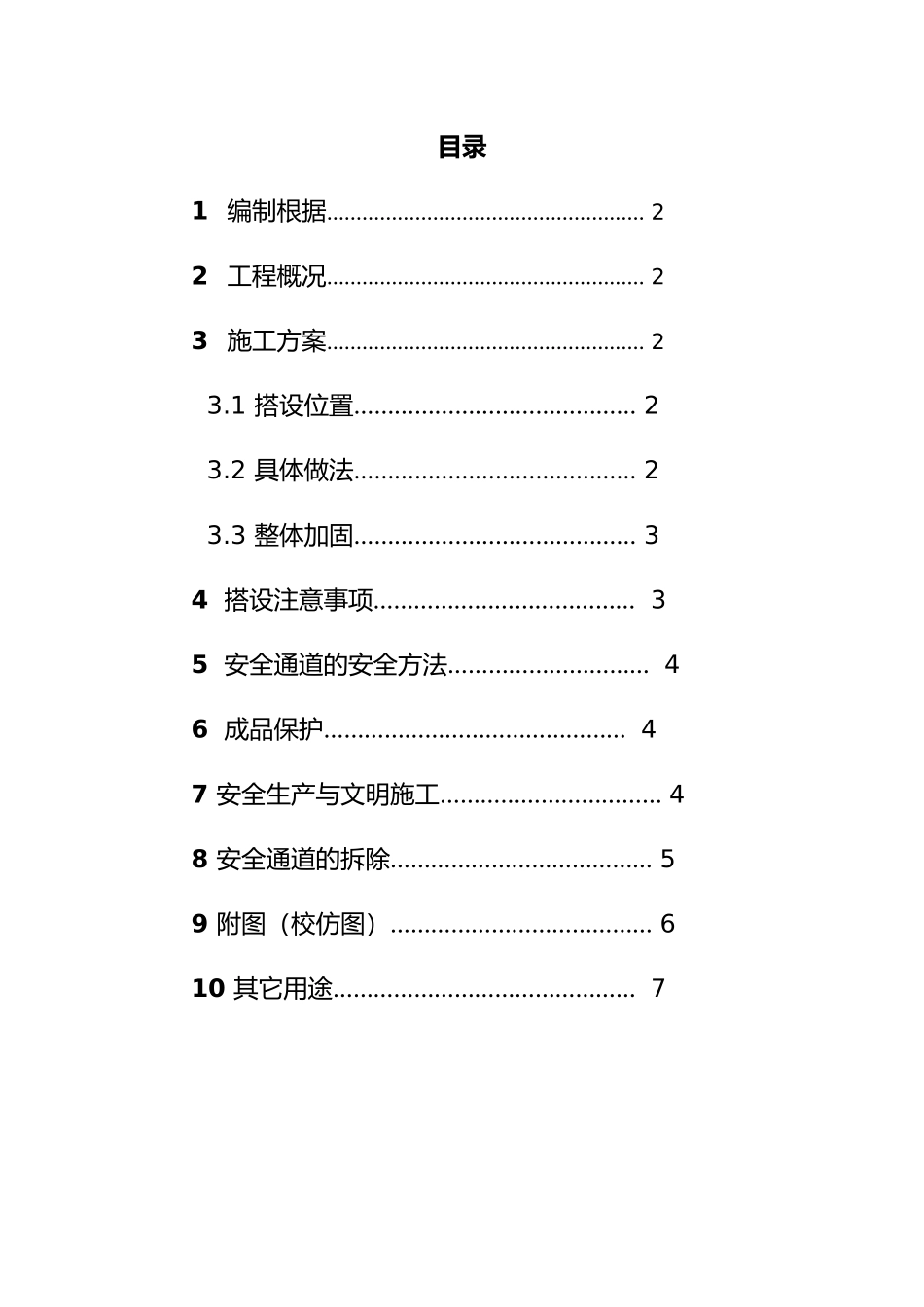

目录1 编制根据……………………………………………… 22 工程概况……………………………………………… 23 施工方案……………………………………………… 2 3.1 搭设位置…………………………………… 2 3.2 具体做法…………………………………… 2 3.3 整体加固…………………………………… 34 搭设注意事项………………………………… 35 安全通道的安全方法………………………… 46 成品保护……………………………………… 47 安全生产与文明施工…………………………… 48 安全通道的拆除………………………………… 59 附图（校仿图）………………………………… 610 其它用途……………………………………… 7 安全通道防护棚施工方案一、 编制根据： 1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-，J84-) 2、《钢构造工程施工质量验收规范》(GB50205-) 二、工程概况： 贵阳国际城 D1/D2 组团总建筑面积为 151630.5㎡，其中地上部分建筑面积约为 106930.5㎡，地下部分建筑面积约为 44700㎡。D1 组团为商业中心和社区服务中心，D1-1#楼地上 3 层，D1-2#楼地上 5 层，地下 3 层；D2 组团为住宅楼，共 5 栋，地上部分为 34 层（住宅），地下部分 3 层（车库）。构造类型为地下车库为框架构造，主楼部分为剪力墙构造，建筑安全等级为二级，设计使用年限为 50 年，抗震设防烈度为 6 度，抗震等级为三级。三、施工方案：1、具体位置在 5 号道路搭设安全通道防护棚，此通道共两跨，总宽度为 9米，高度 6 米，通道净高度为 4.5 米。通道自 1#楼工地大门入口处搭起，到 4#楼南侧道路入口处止。2、具体做法（具体做法参考附图 1、2、3）落地行人安全通道防护棚，立杆及双层防护所用横杆均采用100*100*5 方钢，立杆高度为 6 米。其它纵横向横杆均采用60*40*3 方钢与立杆进行连接，此防护棚采用双层硬防护，第一层防护满铺竹挑板，第二层上面满铺 10 毫米厚的木模板，采用自攻钉与方钢固定。剪刀撑、小横杆和扫地杆采用 60*40*3 方钢，立杆间距：2 米，立杆横距（跨度）4.5 米，大横杆向水平间距：2 米。立杆底部与 200×200×10 钢板焊接后通过膨胀螺栓与地面连接，防护棚上下二层间距 1.3 米，上层满铺竹挑板，四边采用 18 号铅丝双股与架体绑扎牢固；下层满铺木模板（10 厚木胶合板+防水设施），木模板下面刷漆，木模板采用自攻丝与架体连接...
