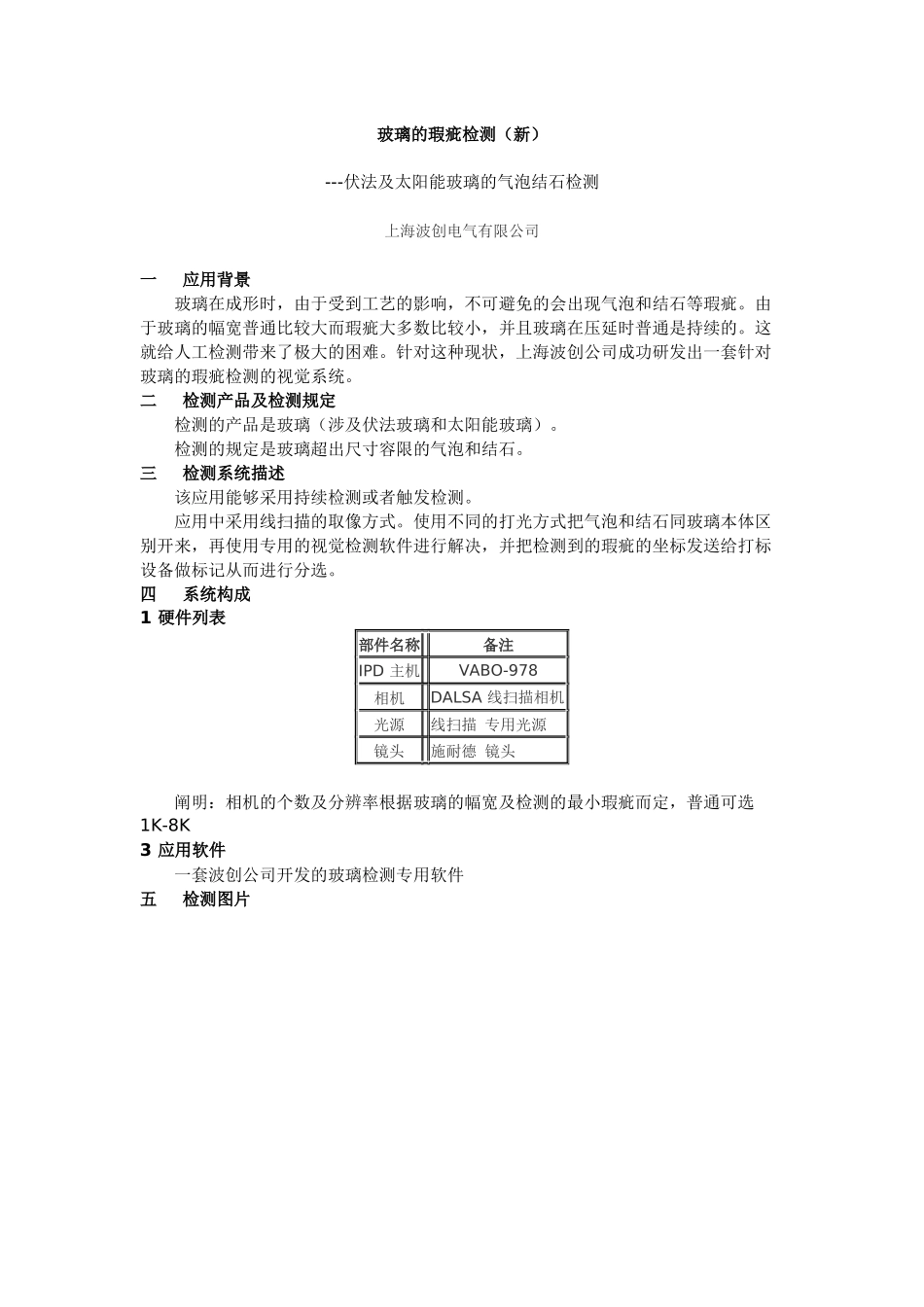

玻璃的瑕疵检测(新)---伏法及太阳能玻璃的气泡结石检测上海波创电气有限公司一 应用背景 玻璃在成形时,由于受到工艺的影响,不可避免的会出现气泡和结石等瑕疵。由于玻璃的幅宽普通比较大而瑕疵大多数比较小,并且玻璃在压延时普通是持续的。这就给人工检测带来了极大的困难。针对这种现状,上海波创公司成功研发出一套针对玻璃的瑕疵检测的视觉系统。二 检测产品及检测规定 检测的产品是玻璃(涉及伏法玻璃和太阳能玻璃)。 检测的规定是玻璃超出尺寸容限的气泡和结石。三 检测系统描述 该应用能够采用持续检测或者触发检测。 应用中采用线扫描的取像方式。使用不同的打光方式把气泡和结石同玻璃本体区别开来,再使用专用的视觉检测软件进行解决,并把检测到的瑕疵的坐标发送给打标设备做标记从而进行分选。四 系统构成1 硬件列表部件名称 备注IPD 主机 VABO-978相机 DALSA 线扫描相机光源 线扫描 专用光源镜头 施耐德 镜头 阐明:相机的个数及分辨率根据玻璃的幅宽及检测的最小瑕疵而定,普通可选1K-8K3 应用软件 一套波创公司开发的玻璃检测专用软件五 检测图片长形气泡 圆形气泡 结石 六 重要性能参数特点1 能够检测到的最小的瑕疵为 0.1mm。2 最大能够适应 7m/s 的生产线速3 统计功效,能够自动统计气泡和结石的数量,便于调节工艺4 图像及检测数据自动存储功效,能够存储良品图片或不良品图片,输出检测数据5 和谐的人机界面,支持自定义的 VB,VC 界面6 能够设定多级顾客权限,方便维护7 工作环境 温度:0℃-45℃,湿度:20%-90%,无凝结 七 应用领域伏法玻璃及太阳能玻璃生产线
