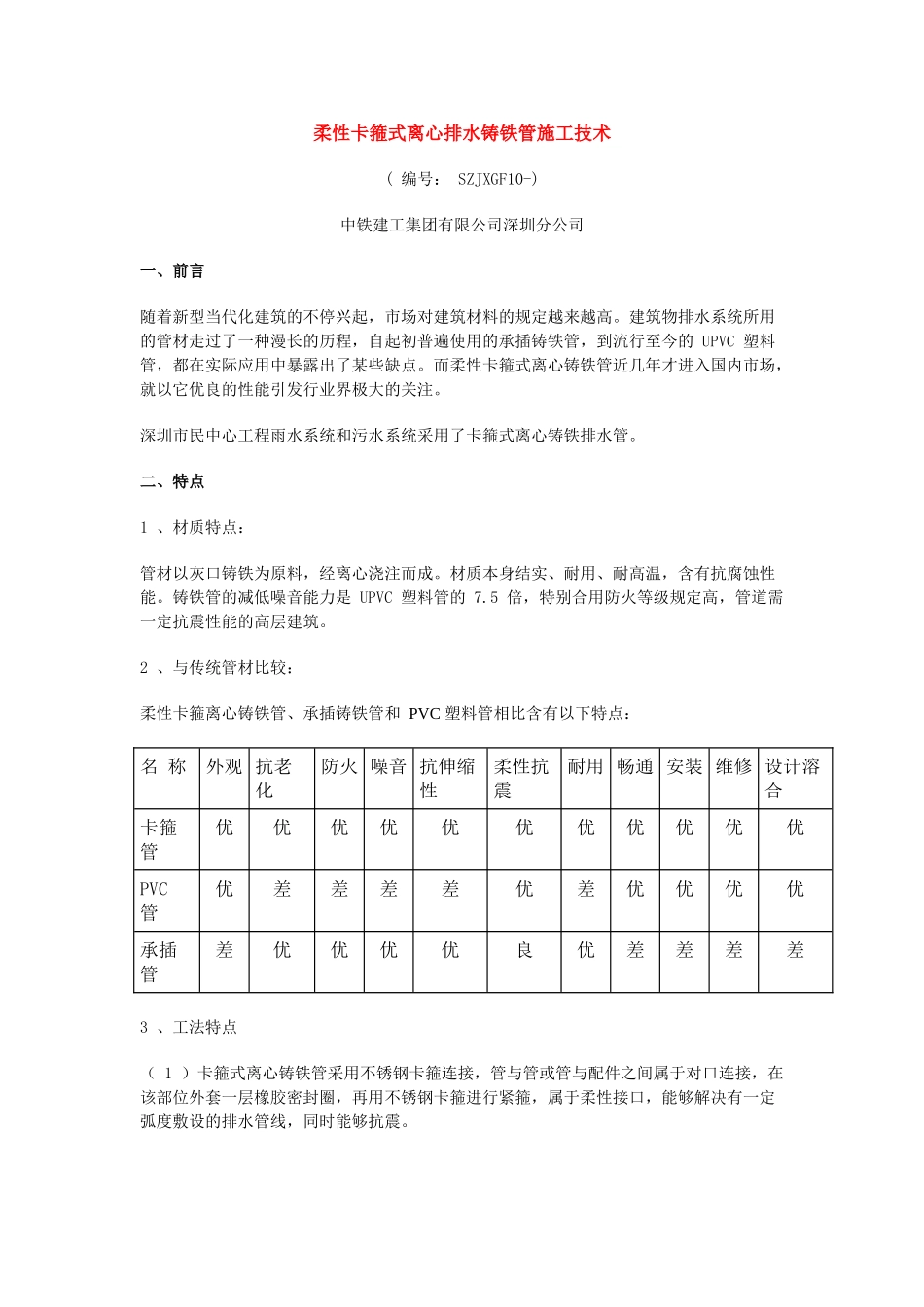

柔性卡箍式离心排水铸铁管施工技术 ( 编号: SZJXGF10-) 中铁建工集团有限公司深圳分公司 一、前言 随着新型当代化建筑的不停兴起,市场对建筑材料的规定越来越高。建筑物排水系统所用的管材走过了一种漫长的历程,自起初普遍使用的承插铸铁管,到流行至今的 UPVC 塑料管,都在实际应用中暴露出了某些缺点。而柔性卡箍式离心铸铁管近几年才进入国内市场,就以它优良的性能引发行业界极大的关注。 深圳市民中心工程雨水系统和污水系统采用了卡箍式离心铸铁排水管。 二、特点 1 、材质特点: 管材以灰口铸铁为原料,经离心浇注而成。材质本身结实、耐用、耐高温,含有抗腐蚀性能。铸铁管的减低噪音能力是 UPVC 塑料管的 7.5 倍,特别合用防火等级规定高,管道需一定抗震性能的高层建筑。 2 、与传统管材比较: 柔性卡箍离心铸铁管、承插铸铁管和 PVC 塑料管相比含有以下特点: 名 称 外观 抗老化 防火 噪音 抗伸缩性 柔性抗震 耐用 畅通 安装 维修 设计溶合 卡箍管 优 优 优 优 优 优 优 优 优 优 优 PVC 管 优 差 差 差 差 优 差 优 优 优 优 承插管 差 优 优 优 优 良 优 差 差 差 差 3 、工法特点 ( 1 )卡箍式离心铸铁管采用不锈钢卡箍连接,管与管或管与配件之间属于对口连接,在该部位外套一层橡胶密封圈,再用不锈钢卡箍进行紧箍,属于柔性接口,能够解决有一定弧度敷设的排水管线,同时能够抗震。 ( 2 )卡箍接口仅能承受有限的轴向拉力和垂直于轴向的剪切力。在水平方向安装时,每根直管必须有两个支架,并且必须有一种是固定支架;在垂直方向安装时,其承受的剪切力很小,重要承受垂直方向的压力,每根管道只需一种支架定位即可,但立管底部转向处必须设一种加强型支架,以消除可能的垂直方向的冲击力和水平方向的反冲击力。 ( 3 )尚有一种传统排水管无法含有的特点:在更换任意一根管或配件时,不用拆除相邻管段,只需松开被拆管段或配件两头卡箍,直接更换相似尺寸的管段,然后重新紧箍不锈钢卡箍即可,拆装非常方便。 ( 4 )柔性卡箍式离心铸铁管原则坡度均为 0.026 。这重要为迎合其三通、四通和弯头所构成的水流转角 88.5 °,不管管径大小均一致 tg1.5=0.026 ,这也是国际上沿用的坡度。若实际达不到此原则坡度可通过末端接口偏转来校正,但不应低于规范规定的坡度。 三、合用范畴: 1 、柔性卡箍离心铸铁管合用于各类型建筑...
