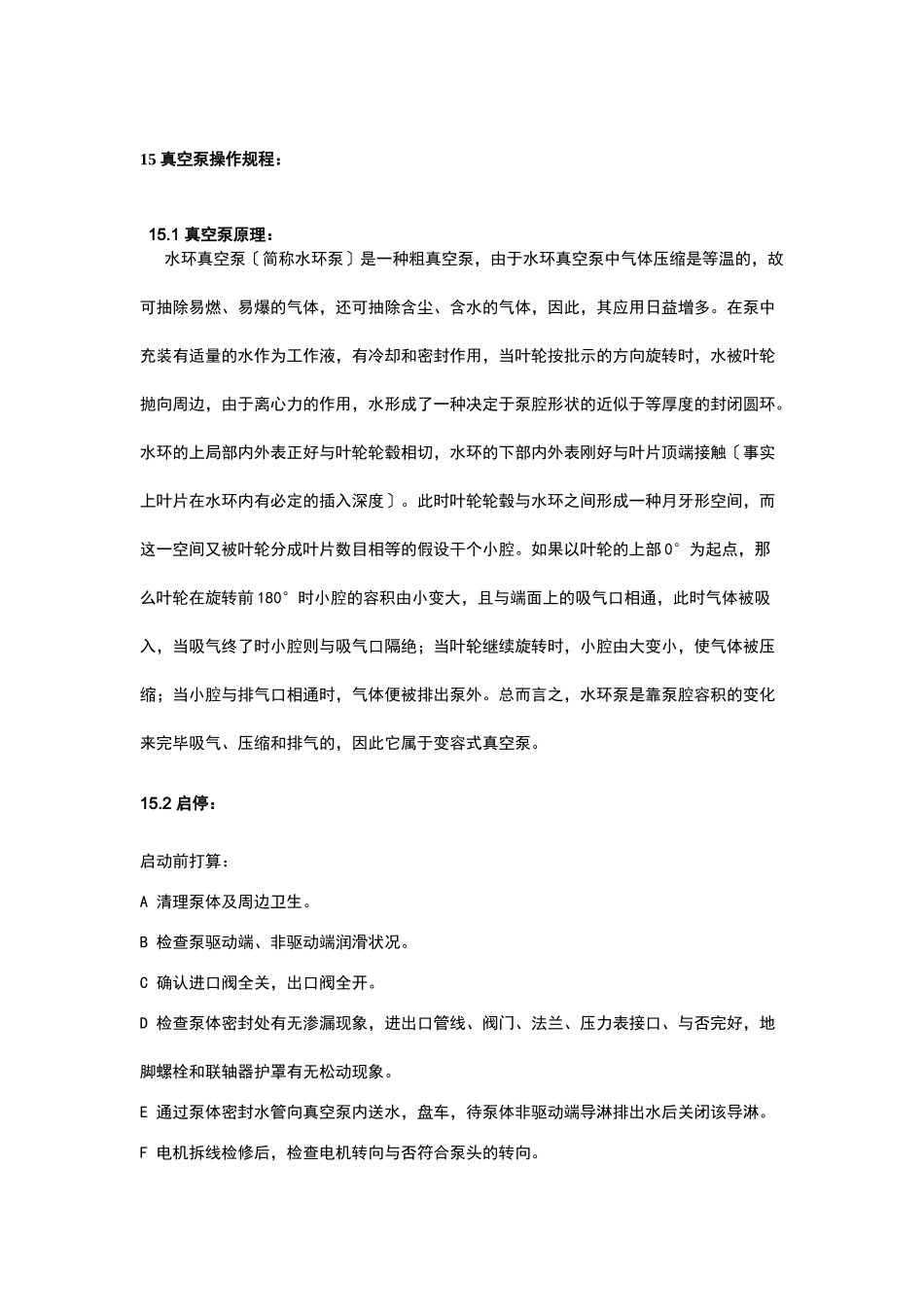

15 真空泵操作规程： 15.1 真空泵原理： 水环真空泵〔简称水环泵〕是一种粗真空泵，由于水环真空泵中气体压缩是等温的，故可抽除易燃、易爆的气体，还可抽除含尘、含水的气体，因此，其应用日益增多。在泵中充装有适量的水作为工作液，有冷却和密封作用，当叶轮按批示的方向旋转时，水被叶轮抛向周边，由于离心力的作用，水形成了一种决定于泵腔形状的近似于等厚度的封闭圆环。水环的上局部内外表正好与叶轮轮毂相切，水环的下部内外表刚好与叶片顶端接触〔事实上叶片在水环内有必定的插入深度〕。此时叶轮轮毂与水环之间形成一种月牙形空间，而这一空间又被叶轮分成叶片数目相等的假设干个小腔。如果以叶轮的上部 0°为起点，那么叶轮在旋转前 180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。总而言之，水环泵是靠泵腔容积的变化来完毕吸气、压缩和排气的，因此它属于变容式真空泵。15.2 启停：启动前打算：A 清理泵体及周边卫生。B 检查泵驱动端、非驱动端润滑状况。C 确认进口阀全关，出口阀全开。D 检查泵体密封处有无渗漏现象，进出口管线、阀门、法兰、压力表接口、与否完好，地脚螺栓和联轴器护罩有无松动现象。E 通过泵体密封水管向真空泵内送水，盘车，待泵体非驱动端导淋排出水后关闭该导淋。F 电机拆线检修后，检查电机转向与否符合泵头的转向。15.2.2 启动：A 将操作柱旋钮有“0〞位打到“现场〞，按下“启动〞按钮。泵启动。B 泵启动后根据出口分液罐排水状况，操作泵体密封水的流量大小。C 缓慢翻开进口阀门，开进口阀时，需注意泵体的声音、振动状况，电流的大小状况。阀门开到满足工艺所需时，不可无限量的开关。15.2.3 启动后检查：A 驱动端于非驱动端的温度状况。B 泵体有无异常振动、异响，进口压力与否符合泵的抽真空压力。C 电机温度状况、电流与否在规定的量程内。15.2.4 停泵：A 停机前先检查系统各对应设备能否进入停机规程中。B 关闭进口阀，按下停机按钮。C 关闭泵体密封水阀、机封冲洗水阀。D 冬季时，翻开泵体低点排放堵板，排净泵内介质，防冻。15.3 真空泵的切换：A 备用泵启动前，做好开泵前的打算工作。B 备用泵启动后，缓慢启动备用泵进口阀，关闭运行泵的进口阀，切换时，注意真空度要满足工艺规定。15.4 泵体密封水量的调节： ...
