2025年曲面印刷机作业指导书VIP免费

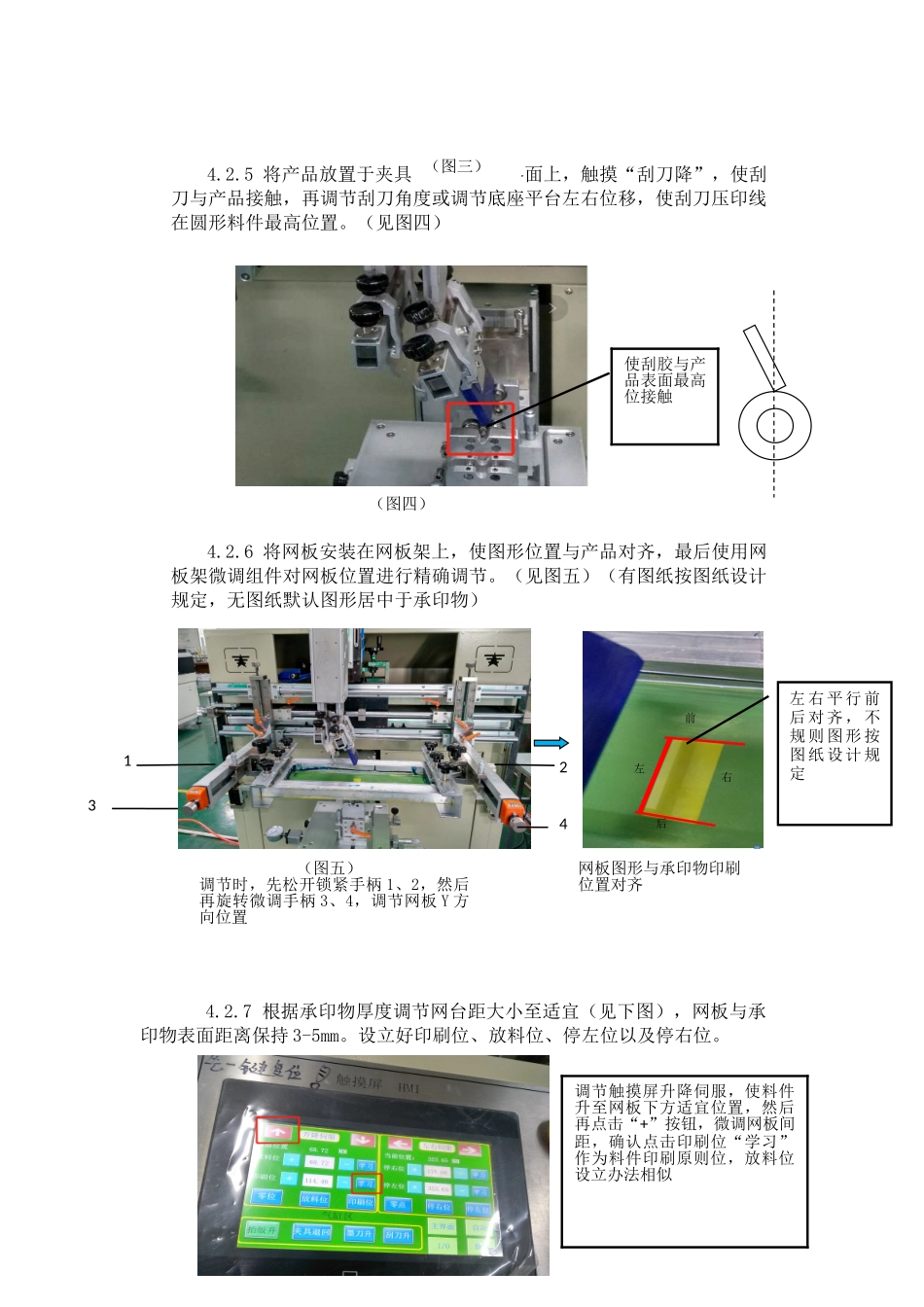

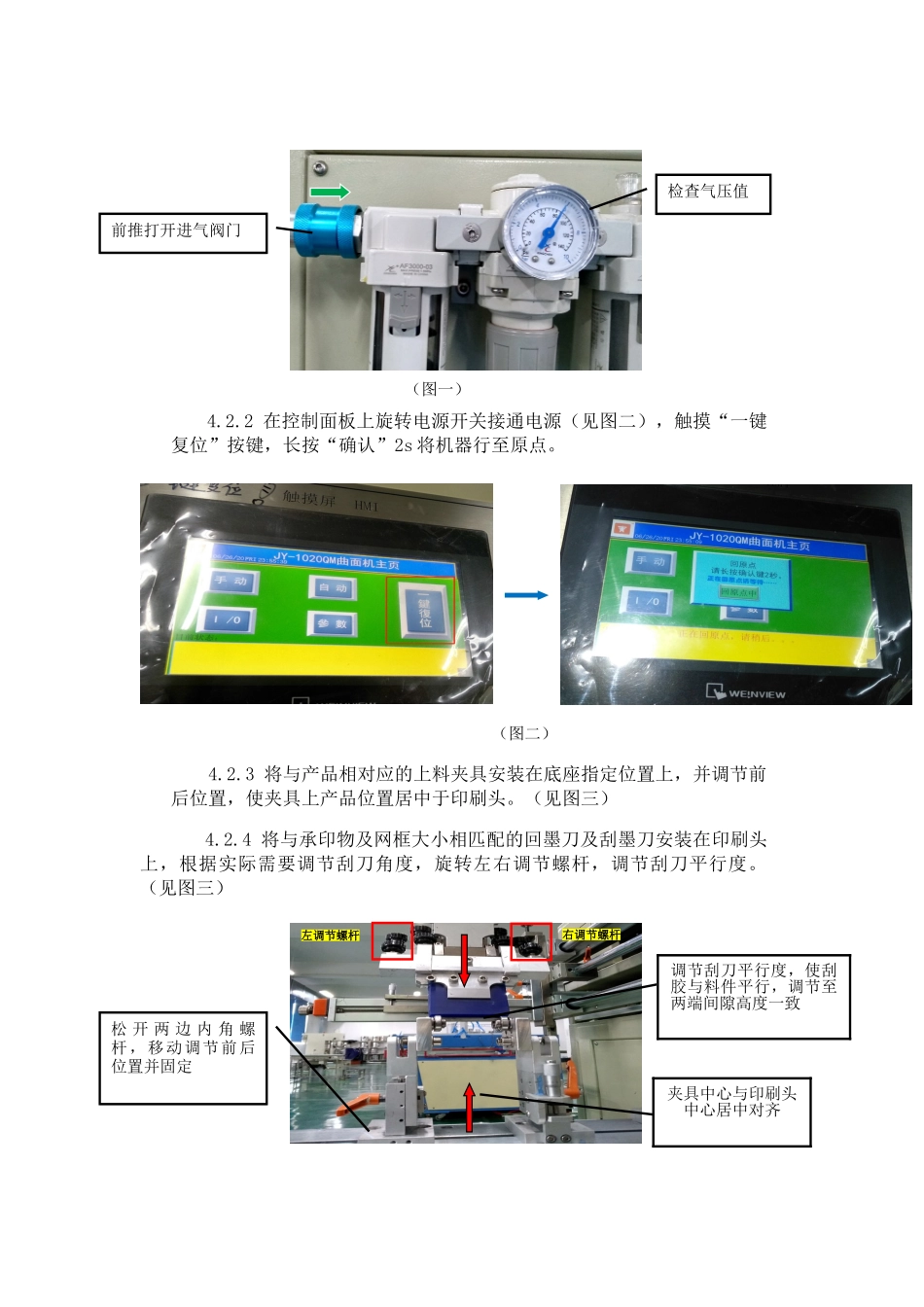

1 目的 建立我司曲面印刷机作业规范，作为工作人员操作根据。2 范畴 合用与我司全部曲面网印机。3 管理职责 3.1 工艺部门负责原则作业文献的编制。3.2 制造部门需按作业文献规范操作，确保安全生产。4 作业流程4.1 作业前准备 4.1.1 开始作业前 1 小时，启动干净风循环风机，印刷间室内温度范畴 20～26℃，湿度范畴 40-70%。4.1.2 作业人员必须戴乳胶手套或指套作业，严禁裸手触摸承印基片。4.1.3 确认丝印网板图形与否符合规定。4.1.4 检查原材料（浆料、承印基材）与否符合规定，并使用酒精及无尘纸对基材表面进行清洁。4.1.5 选择与承印物及网框大小相匹配的回墨刀及刮墨刀。4.2 印刷机操作环节4.2.1 检查印刷机气压值（压力范畴 5.0~7.0bar）见图一。作业前准备开机上浆料试印刷参数调节印刷完毕收料清洁夹具安装安装回 / 刮墨刀安装网板拆除网板关机 4.2.2 在控制面板上旋转电源开关接通电源（见图二），触摸“一键复位”按键，长按“确认”2s 将机器行至原点。4.2.3 将与产品相对应的上料夹具安装在底座指定位置上，并调节前后位置，使夹具上产品位置居中于印刷头。（见图三）4.2.4 将与承印物及网框大小相匹配的回墨刀及刮墨刀安装在印刷头上，根据实际需要调节刮刀角度，旋转左右调节螺杆，调节刮刀平行度。（见图三）（图一）（图二）前推打开进气阀门松 开 两 边 内 角 螺杆，移动调节前后位置并固定右调节螺杆左调节螺杆检查气压值夹具中心与印刷头中心居中对齐调节刮刀平行度，使刮胶与料件平行，调节至两端间隙高度一致4.2.5 将产品放置于夹具上，在手动界面上，触摸“刮刀降”，使刮刀与产品接触，再调节刮刀角度或调节底座平台左右位移，使刮刀压印线在圆形料件最高位置。（见图四）4.2.6 将网板安装在网板架上，使图形位置与产品对齐，最后使用网板架微调组件对网板位置进行精确调节。（见图五）（有图纸按图纸设计规定，无图纸默认图形居中于承印物） 4.2.7 根据承印物厚度调节网台距大小至适宜（见下图），网板与承印物表面距离保持 3-5mm。设立好印刷位、放料位、停左位以及停右位。（图三）（图四）（图五）调节时，先松开锁紧手柄 1、2，然后再旋转微调手柄 3、4，调节网板 Y 方向位置2134网板图形与承印物印刷位置对齐左 右平行前后 对齐， 不规 则图形按图 纸设计规定左右前后使刮胶与产品表面最高位接触调节触摸屏升降伺服，使料件升至网板下方适宜位置，然后再点击“+...
