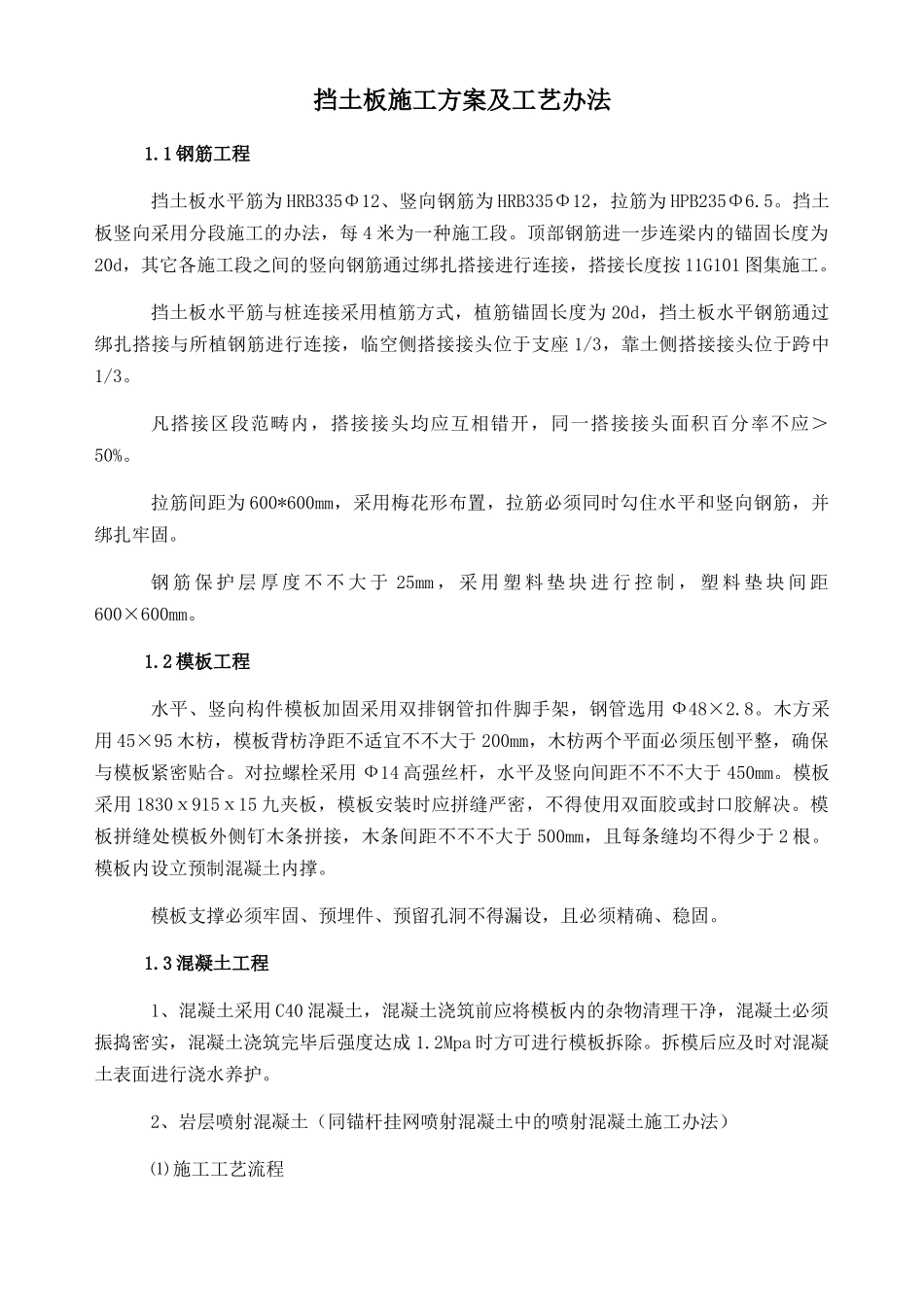

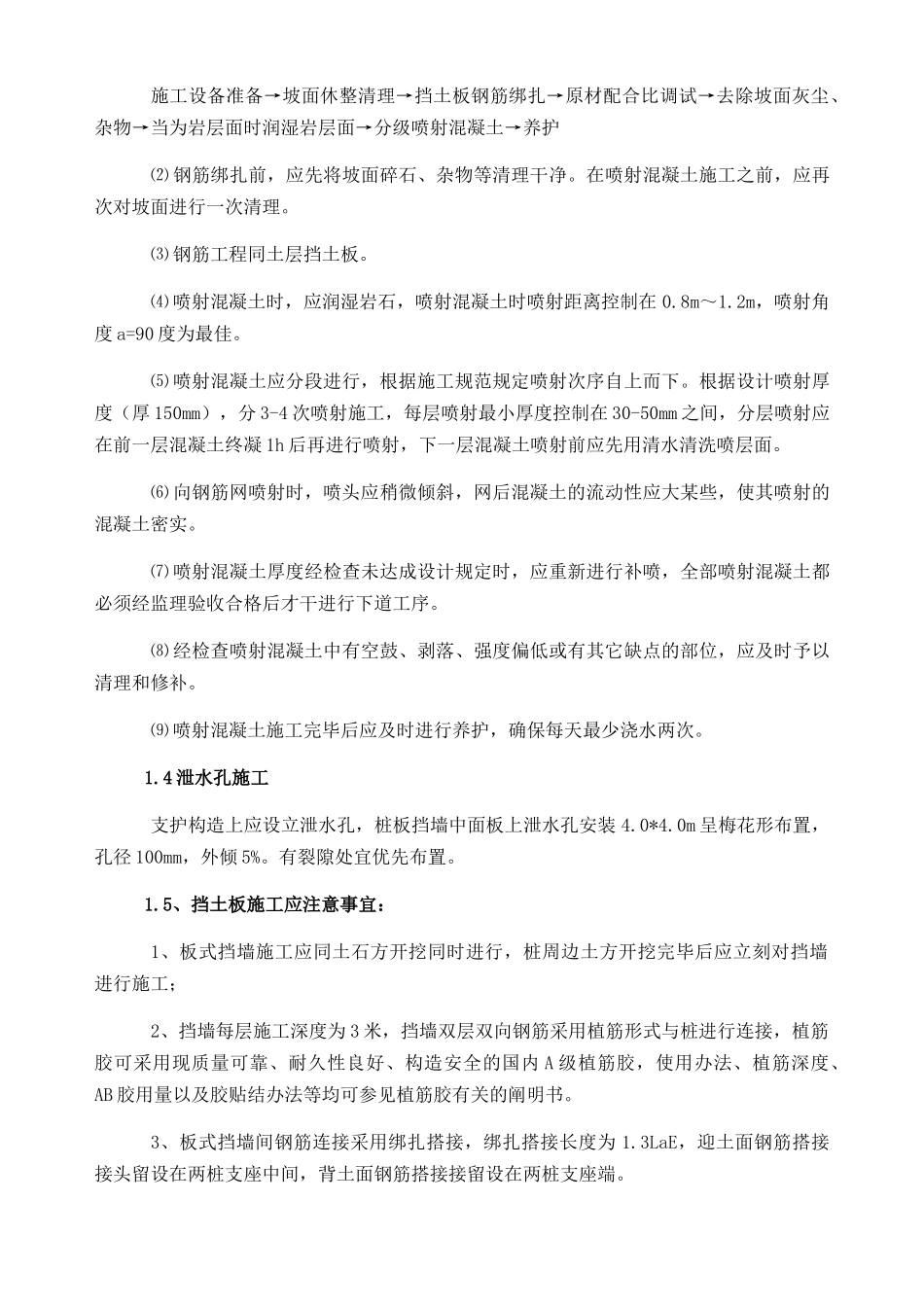

挡土板施工方案及工艺办法1.1 钢筋工程挡土板水平筋为 HRB335Φ12、竖向钢筋为 HRB335Φ12，拉筋为 HPB235Φ6.5。挡土板竖向采用分段施工的办法，每 4 米为一种施工段。顶部钢筋进一步连梁内的锚固长度为20d，其它各施工段之间的竖向钢筋通过绑扎搭接进行连接，搭接长度按 11G101 图集施工。挡土板水平筋与桩连接采用植筋方式，植筋锚固长度为 20d，挡土板水平钢筋通过绑扎搭接与所植钢筋进行连接，临空侧搭接接头位于支座 1/3，靠土侧搭接接头位于跨中1/3。凡搭接区段范畴内，搭接接头均应互相错开，同一搭接接头面积百分率不应＞50%。拉筋间距为 600*600mm，采用梅花形布置，拉筋必须同时勾住水平和竖向钢筋，并绑扎牢固。钢 筋 保 护 层 厚 度 不 不 大 于 25mm ， 采 用 塑 料 垫 块 进 行 控 制 ， 塑 料 垫 块 间 距600×600mm。1.2 模板工程水平、竖向构件模板加固采用双排钢管扣件脚手架，钢管选用 Ф48×2.8。木方采用 45×95 木枋，模板背枋净距不适宜不不大于 200mm，木枋两个平面必须压刨平整，确保与模板紧密贴合。对拉螺栓采用 Ф14 高强丝杆，水平及竖向间距不不不大于 450mm。模板采用 1830ⅹ915ⅹ15 九夹板，模板安装时应拼缝严密，不得使用双面胶或封口胶解决。模板拼缝处模板外侧钉木条拼接，木条间距不不不大于 500mm，且每条缝均不得少于 2 根。模板内设立预制混凝土内撑。模板支撑必须牢固、预埋件、预留孔洞不得漏设，且必须精确、稳固。1.3 混凝土工程1、混凝土采用 C40 混凝土，混凝土浇筑前应将模板内的杂物清理干净，混凝土必须振捣密实，混凝土浇筑完毕后强度达成 1.2Mpa 时方可进行模板拆除。拆模后应及时对混凝土表面进行浇水养护。2、岩层喷射混凝土（同锚杆挂网喷射混凝土中的喷射混凝土施工办法）⑴ 施工工艺流程施工设备准备→坡面休整清理→挡土板钢筋绑扎→原材配合比调试→去除坡面灰尘、杂物→当为岩层面时润湿岩层面→分级喷射混凝土→养护⑵ 钢筋绑扎前，应先将坡面碎石、杂物等清理干净。在喷射混凝土施工之前，应再次对坡面进行一次清理。⑶ 钢筋工程同土层挡土板。⑷ 喷射混凝土时，应润湿岩石，喷射混凝土时喷射距离控制在 0.8m～1.2m，喷射角度 a=90 度为最佳。⑸ 喷射混凝土应分段进行，根据施工规范规定喷射次序自上而下。根据设计喷射厚度（厚 150mm），分 3-4 次喷射施工，每层喷射最小厚度控制在 30-50mm 之间，分层喷...
