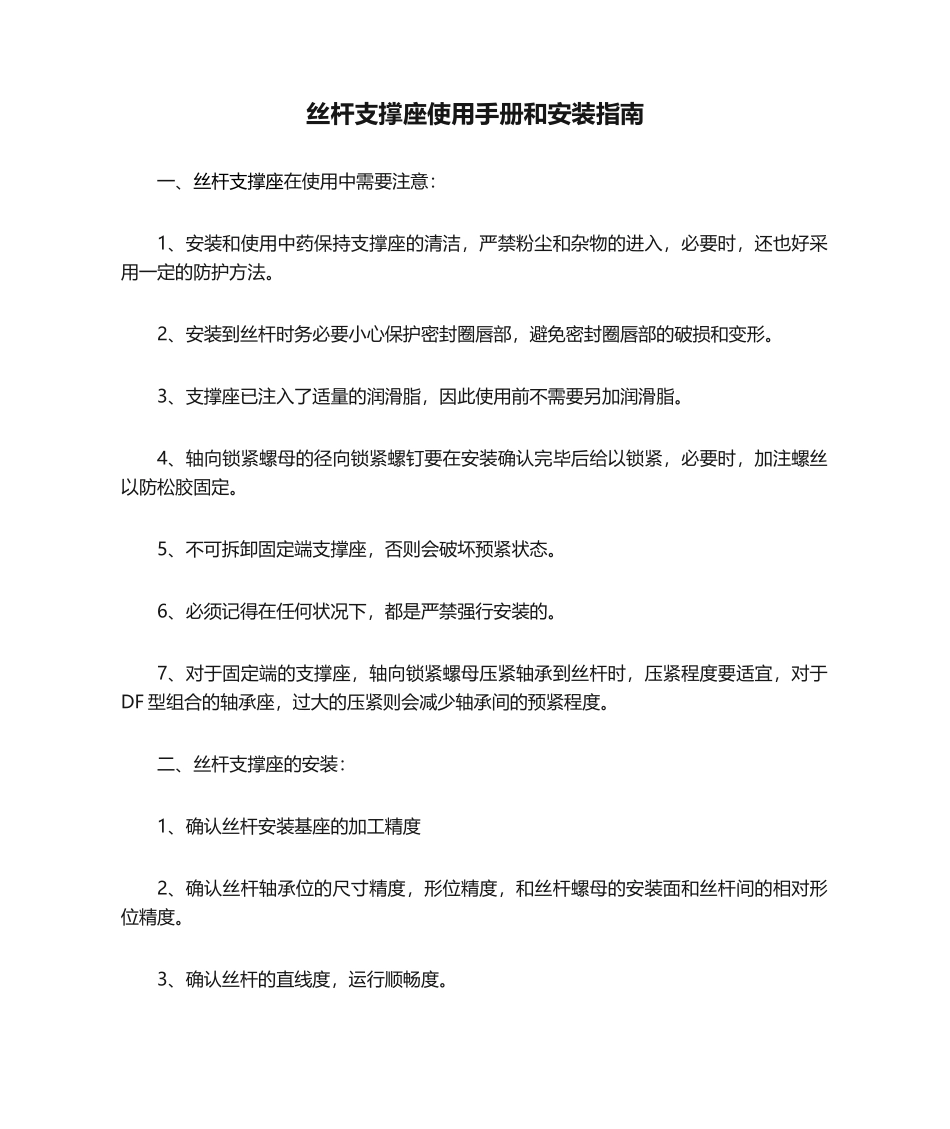

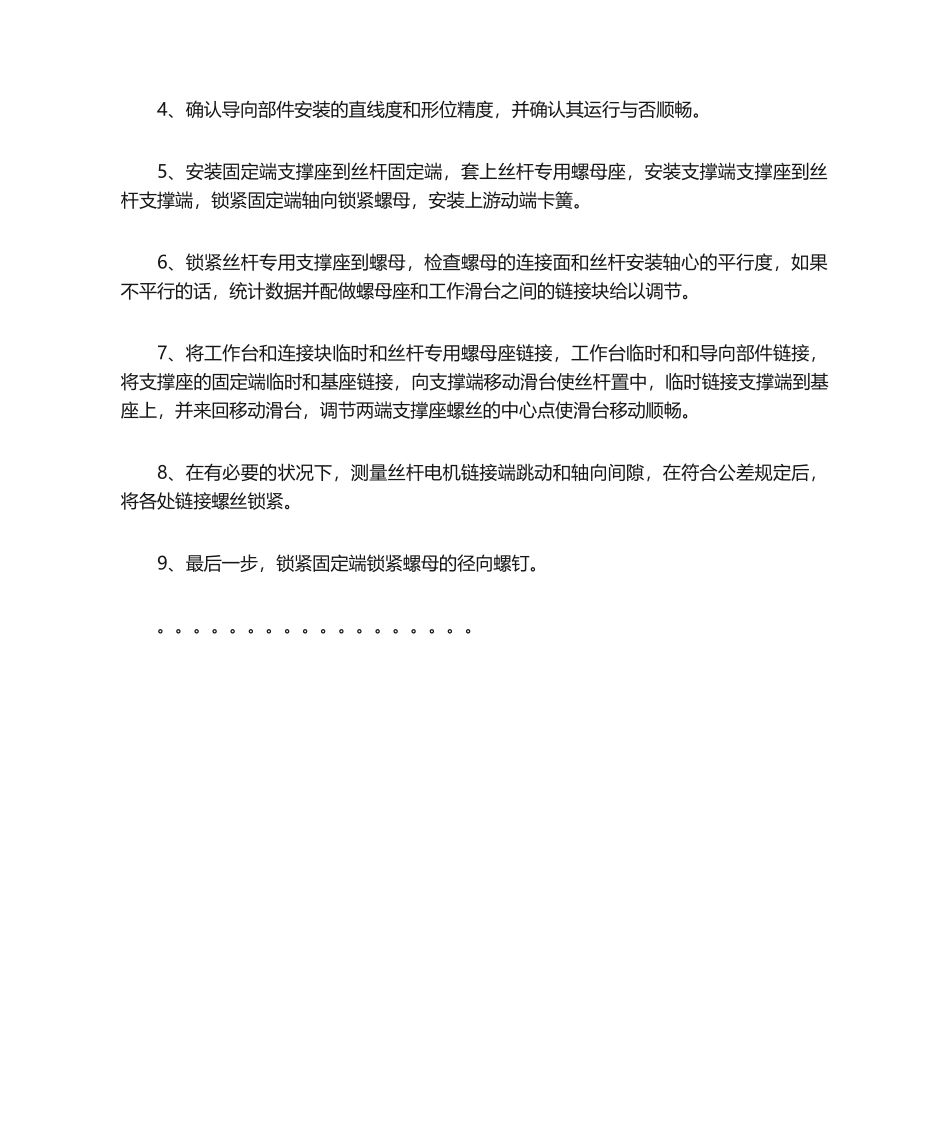

丝杆支撑座使用手册和安装指南一、丝杆支撑座在使用中需要注意：1、安装和使用中药保持支撑座的清洁，严禁粉尘和杂物的进入，必要时，还也好采用一定的防护方法。2、安装到丝杆时务必要小心保护密封圈唇部，避免密封圈唇部的破损和变形。3、支撑座已注入了适量的润滑脂，因此使用前不需要另加润滑脂。4、轴向锁紧螺母的径向锁紧螺钉要在安装确认完毕后给以锁紧，必要时，加注螺丝以防松胶固定。5、不可拆卸固定端支撑座，否则会破坏预紧状态。6、必须记得在任何状况下，都是严禁强行安装的。7、对于固定端的支撑座，轴向锁紧螺母压紧轴承到丝杆时，压紧程度要适宜，对于DF 型组合的轴承座，过大的压紧则会减少轴承间的预紧程度。二、丝杆支撑座的安装：1、确认丝杆安装基座的加工精度2、确认丝杆轴承位的尺寸精度，形位精度，和丝杆螺母的安装面和丝杆间的相对形位精度。3、确认丝杆的直线度，运行顺畅度。4、确认导向部件安装的直线度和形位精度，并确认其运行与否顺畅。5、安装固定端支撑座到丝杆固定端，套上丝杆专用螺母座，安装支撑端支撑座到丝杆支撑端，锁紧固定端轴向锁紧螺母，安装上游动端卡簧。6、锁紧丝杆专用支撑座到螺母，检查螺母的连接面和丝杆安装轴心的平行度，如果不平行的话，统计数据并配做螺母座和工作滑台之间的链接块给以调节。7、将工作台和连接块临时和丝杆专用螺母座链接，工作台临时和和导向部件链接，将支撑座的固定端临时和基座链接，向支撑端移动滑台使丝杆置中，临时链接支撑端到基座上，并来回移动滑台，调节两端支撑座螺丝的中心点使滑台移动顺畅。8、在有必要的状况下，测量丝杆电机链接端跳动和轴向间隙，在符合公差规定后，将各处链接螺丝锁紧。9、最后一步，锁紧固定端锁紧螺母的径向螺钉。。。。。。。。。。。。。。。。。。。
