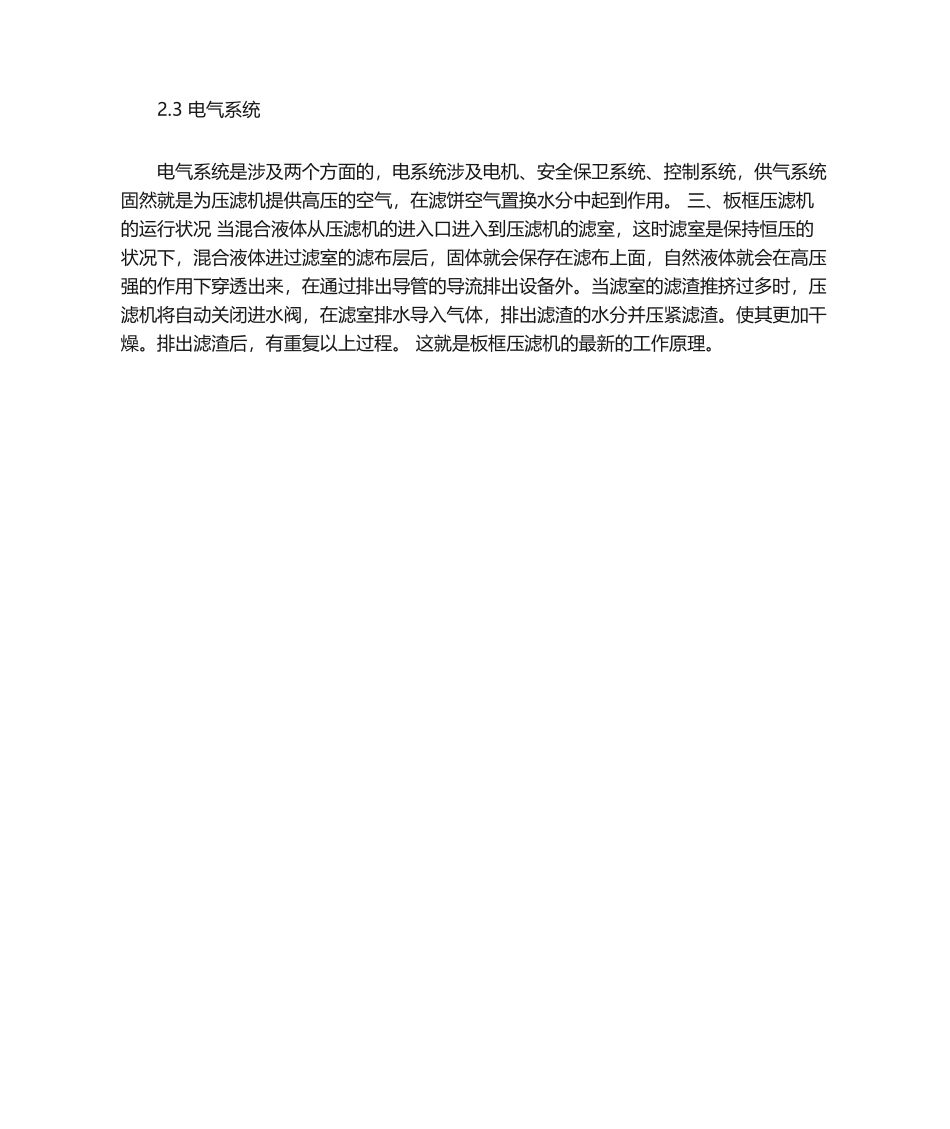

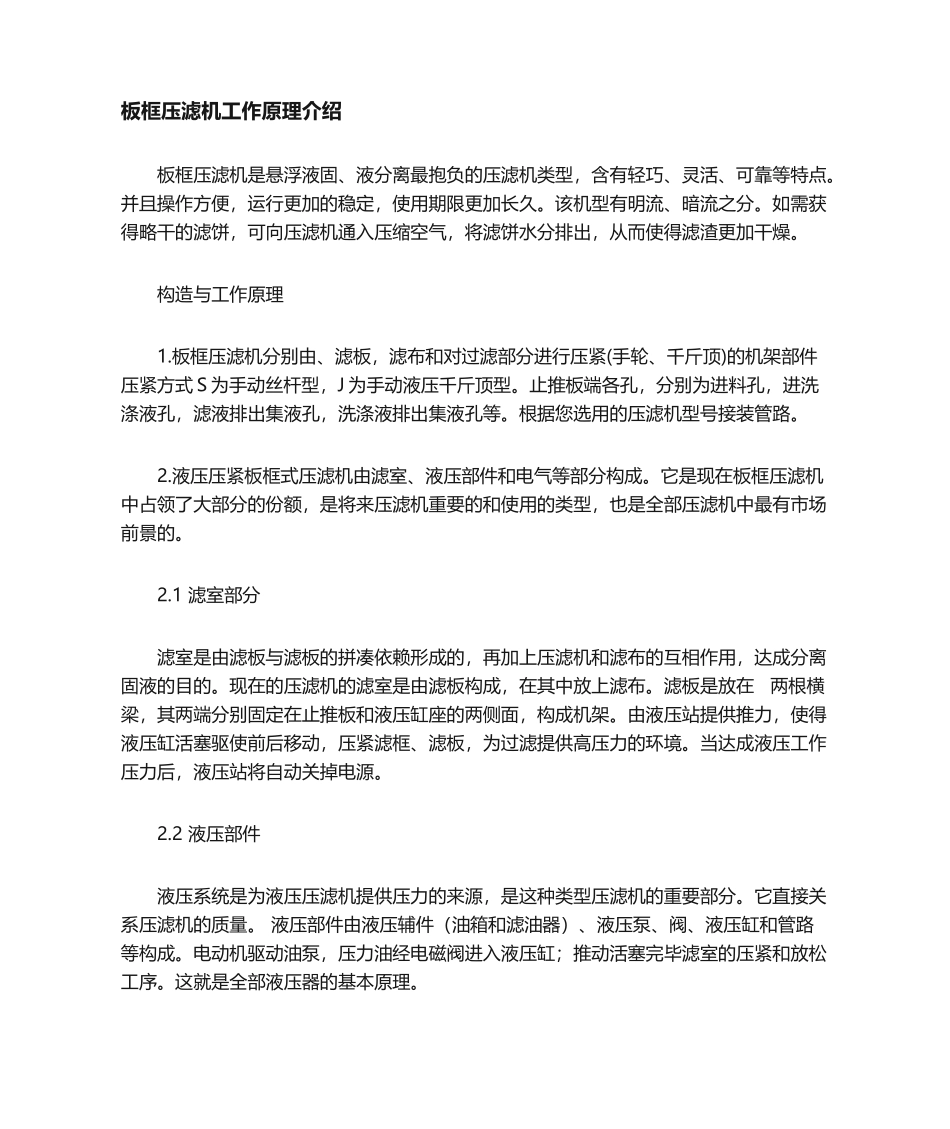

板框压滤机工作原理介绍 板框压滤机是悬浮液固、液分离最抱负的压滤机类型,含有轻巧、灵活、可靠等特点。并且操作方便,运行更加的稳定,使用期限更加长久。该机型有明流、暗流之分。如需获得略干的滤饼,可向压滤机通入压缩空气,将滤饼水分排出,从而使得滤渣更加干燥。构造与工作原理1.板框压滤机分别由、滤板,滤布和对过滤部分进行压紧(手轮、千斤顶)的机架部件压紧方式 S 为手动丝杆型,J 为手动液压千斤顶型。止推板端各孔,分别为进料孔,进洗涤液孔,滤液排出集液孔,洗涤液排出集液孔等。根据您选用的压滤机型号接装管路。2.液压压紧板框式压滤机由滤室、液压部件和电气等部分构成。它是现在板框压滤机中占领了大部分的份额,是将来压滤机重要的和使用的类型,也是全部压滤机中最有市场前景的。2.1 滤室部分滤室是由滤板与滤板的拼凑依赖形成的,再加上压滤机和滤布的互相作用,达成分离固液的目的。现在的压滤机的滤室是由滤板构成,在其中放上滤布。滤板是放在 两根横梁,其两端分别固定在止推板和液压缸座的两侧面,构成机架。由液压站提供推力,使得液压缸活塞驱使前后移动,压紧滤框、滤板,为过滤提供高压力的环境。当达成液压工作压力后,液压站将自动关掉电源。2.2 液压部件液压系统是为液压压滤机提供压力的来源,是这种类型压滤机的重要部分。它直接关系压滤机的质量。 液压部件由液压辅件(油箱和滤油器)、液压泵、阀、液压缸和管路等构成。电动机驱动油泵,压力油经电磁阀进入液压缸;推动活塞完毕滤室的压紧和放松工序。这就是全部液压器的基本原理。2.3 电气系统电气系统是涉及两个方面的,电系统涉及电机、安全保卫系统、控制系统,供气系统固然就是为压滤机提供高压的空气,在滤饼空气置换水分中起到作用。 三、板框压滤机的运行状况 当混合液体从压滤机的进入口进入到压滤机的滤室,这时滤室是保持恒压的状况下,混合液体进过滤室的滤布层后,固体就会保存在滤布上面,自然液体就会在高压强的作用下穿透出来,在通过排出导管的导流排出设备外。当滤室的滤渣推挤过多时,压滤机将自动关闭进水阀,在滤室排水导入气体,排出滤渣的水分并压紧滤渣。使其更加干燥。排出滤渣后,有重复以上过程。 这就是板框压滤机的最新的工作原理。
