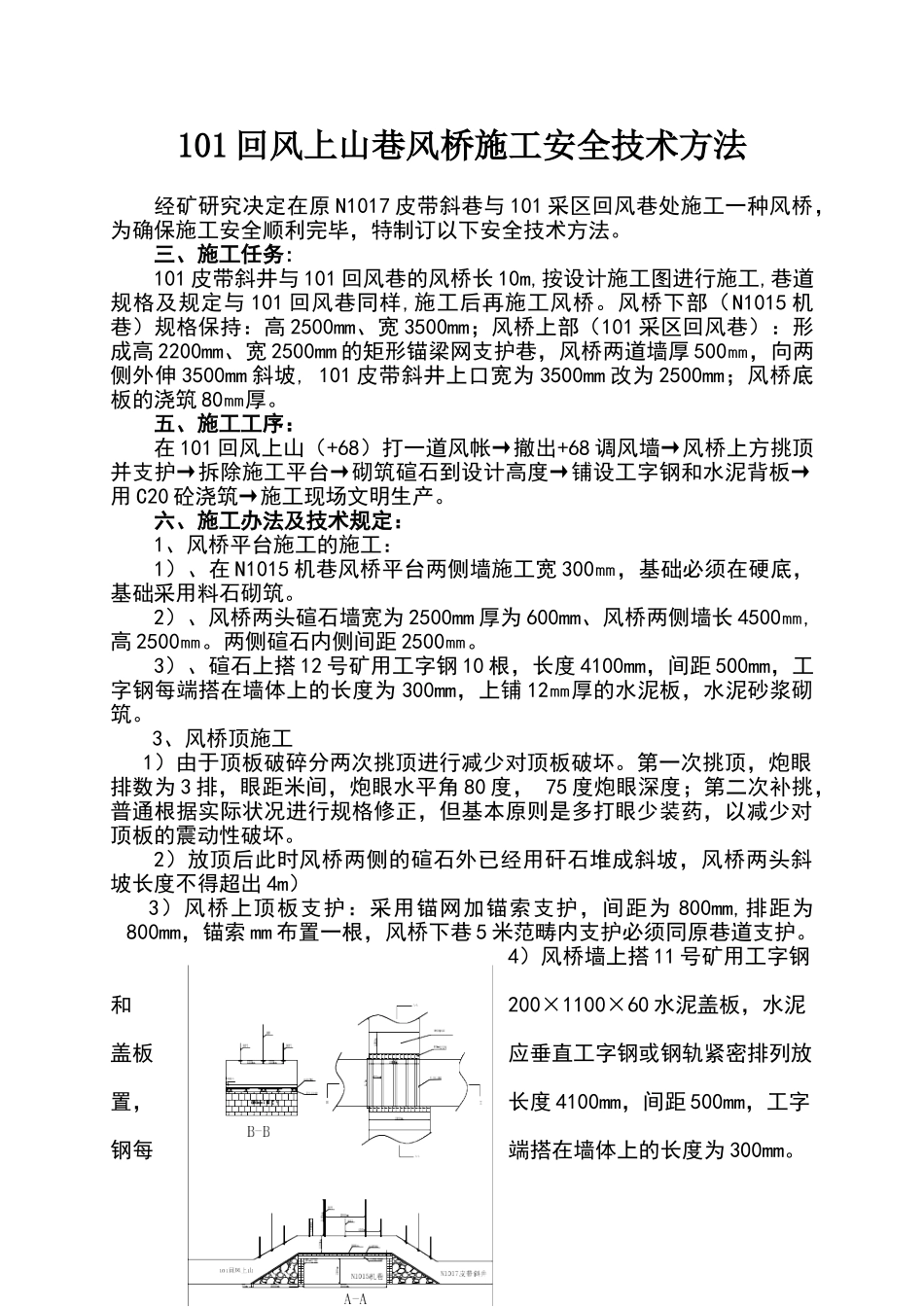

101 回风上山巷风桥施工安全技术方法经矿研究决定在原 N1017 皮带斜巷与 101 采区回风巷处施工一种风桥，为确保施工安全顺利完毕，特制订以下安全技术方法。三、施工任务:101 皮带斜井与 101 回风巷的风桥长 10m,按设计施工图进行施工,巷道规格及规定与 101 回风巷同样,施工后再施工风桥。风桥下部（N1015 机巷）规格保持：高 2500mm、宽 3500mm；风桥上部（101 采区回风巷）：形成高 2200mm、宽 2500mm 的矩形锚梁网支护巷，风桥两道墙厚 500㎜，向两侧外伸 3500mm 斜坡, 101 皮带斜井上口宽为 3500mm 改为 2500mm；风桥底板的浇筑 80㎜厚。五、施工工序：在 101 回风上山（+68）打一道风帐→撤出+68 调风墙→风桥上方挑顶并支护→拆除施工平台→砌筑碹石到设计高度→铺设工字钢和水泥背板→用 C20 砼浇筑→施工现场文明生产。六、施工办法及技术规定：1、风桥平台施工的施工：1）、在 N1015 机巷风桥平台两侧墙施工宽 300㎜，基础必须在硬底，基础采用料石砌筑。2）、风桥两头碹石墙宽为 2500mm 厚为 600mm、风桥两侧墙长 4500㎜,高 2500㎜。两侧碹石内侧间距 2500㎜。3）、碹石上搭 12 号矿用工字钢 10 根，长度 4100mm，间距 500mm，工字钢每端搭在墙体上的长度为 300mm，上铺 12㎜厚的水泥板，水泥砂浆砌筑。3、风桥顶施工1）由于顶板破碎分两次挑顶进行减少对顶板破坏。第一次挑顶，炮眼排数为 3 排，眼距米间，炮眼水平角 80 度， 75 度炮眼深度；第二次补挑，普通根据实际状况进行规格修正，但基本原则是多打眼少装药，以减少对顶板的震动性破坏。2）放顶后此时风桥两侧的碹石外已经用矸石堆成斜坡，风桥两头斜坡长度不得超出 4m）3）风桥上顶板支护：采用锚网加锚索支护，间距为 800mm,排距为800mm，锚索 mm 布置一根，风桥下巷 5 米范畴内支护必须同原巷道支护。4）风桥墙上搭 11 号矿用工字钢和200×1100×60 水泥盖板，水泥盖板应垂直工字钢或钢轨紧密排列放置，长度 4100mm，间距 500mm，工字钢每端搭在墙体上的长度为 300mm。5）风桥铺设完毕后，桥墙要用水泥砂浆抹两次面，桥顶铺筑厚度米的混凝土层，规定平整、光滑、不漏风；桥顶铺筑混凝土厚度不不大于8cm,规定平整、不漏风。4、风桥下部施工1）、碹石表面浇注 C20 砼 100㎜。2）、风桥顶与 4102 运输巷顶板间用 C20 砼浇注封严。5、砼和水泥砂浆配合比1）、浇筑砼配比合为：水泥:砂:石子=1:2:2，水...
