2025年并联泵工作原理VIP免费

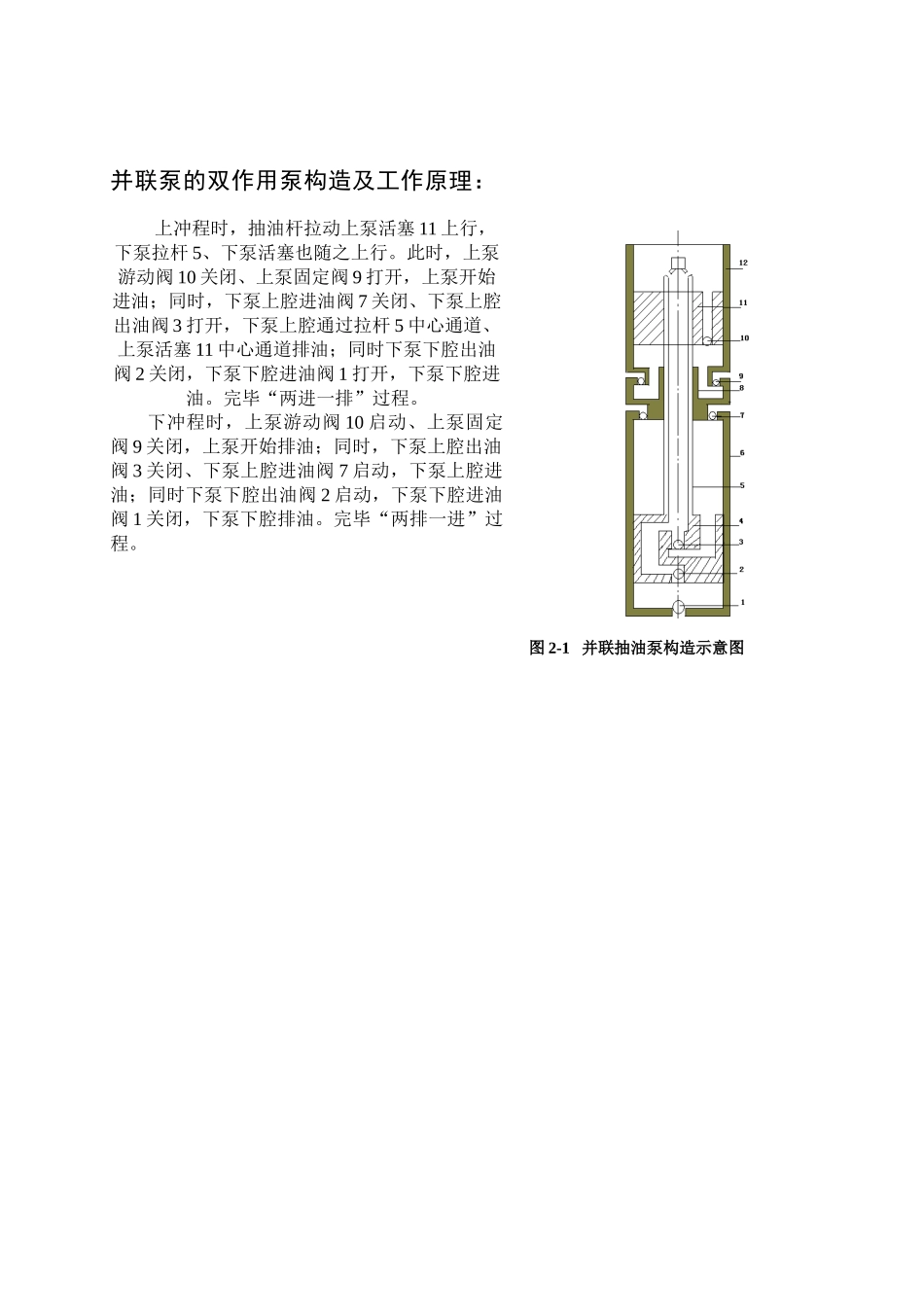

并联泵的双作用泵构造及工作原理：上冲程时，抽油杆拉动上泵活塞 11 上行，下泵拉杆 5、下泵活塞也随之上行。此时，上泵游动阀 10 关闭、上泵固定阀 9 打开，上泵开始进油；同时，下泵上腔进油阀 7 关闭、下泵上腔出油阀 3 打开，下泵上腔通过拉杆 5 中心通道、上泵活塞 11 中心通道排油；同时下泵下腔出油阀 2 关闭，下泵下腔进油阀 1 打开，下泵下腔进油。完毕“两进一排”过程。下冲程时，上泵游动阀 10 启动、上泵固定阀 9 关闭，上泵开始排油；同时，下泵上腔出油阀 3 关闭、下泵上腔进油阀 7 启动，下泵上腔进油；同时下泵下腔出油阀 2 启动，下泵下腔进油阀 1 关闭，下泵下腔排油。完毕“两排一进”过程。图 2-1 并联抽油泵构造示意图
