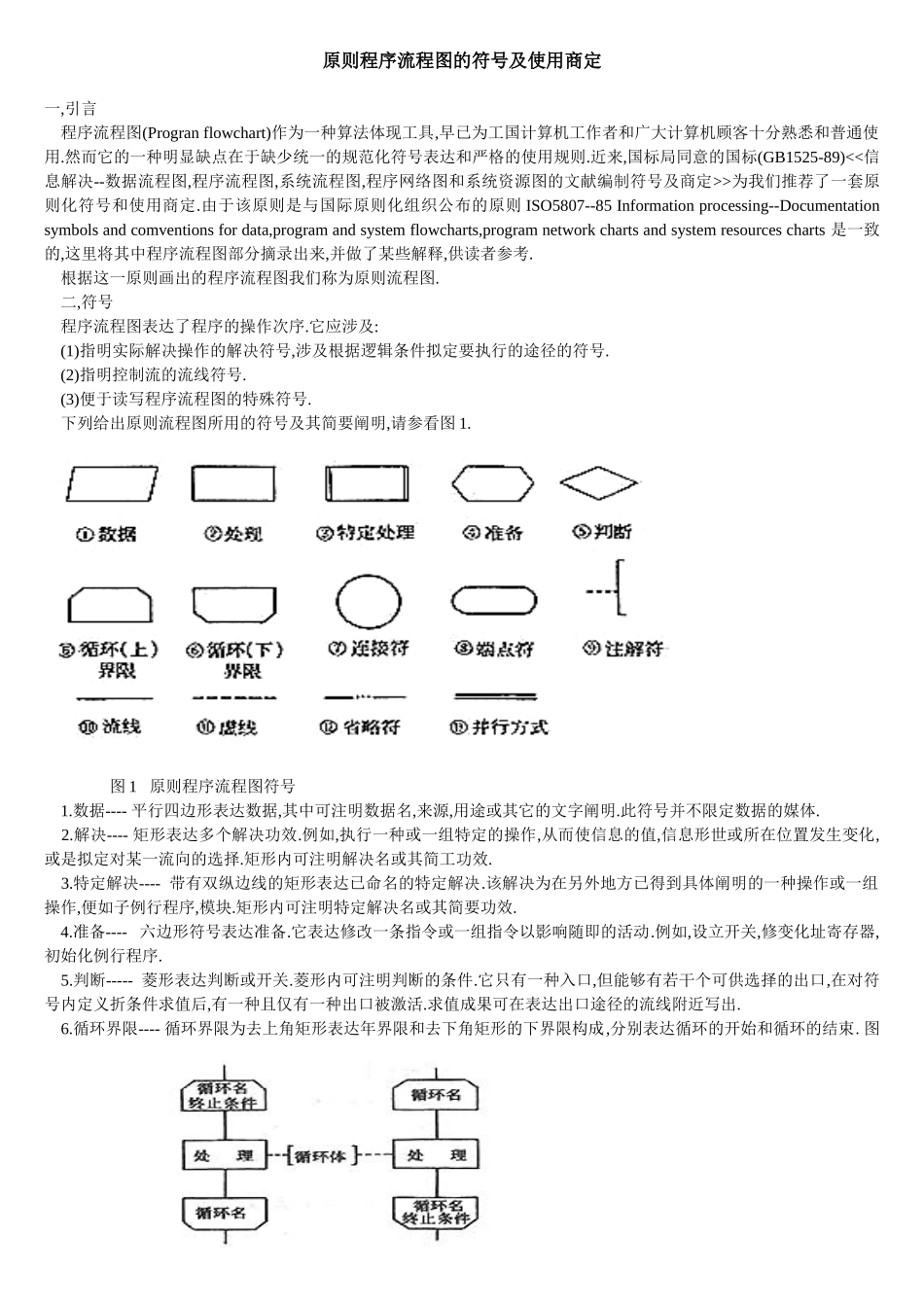

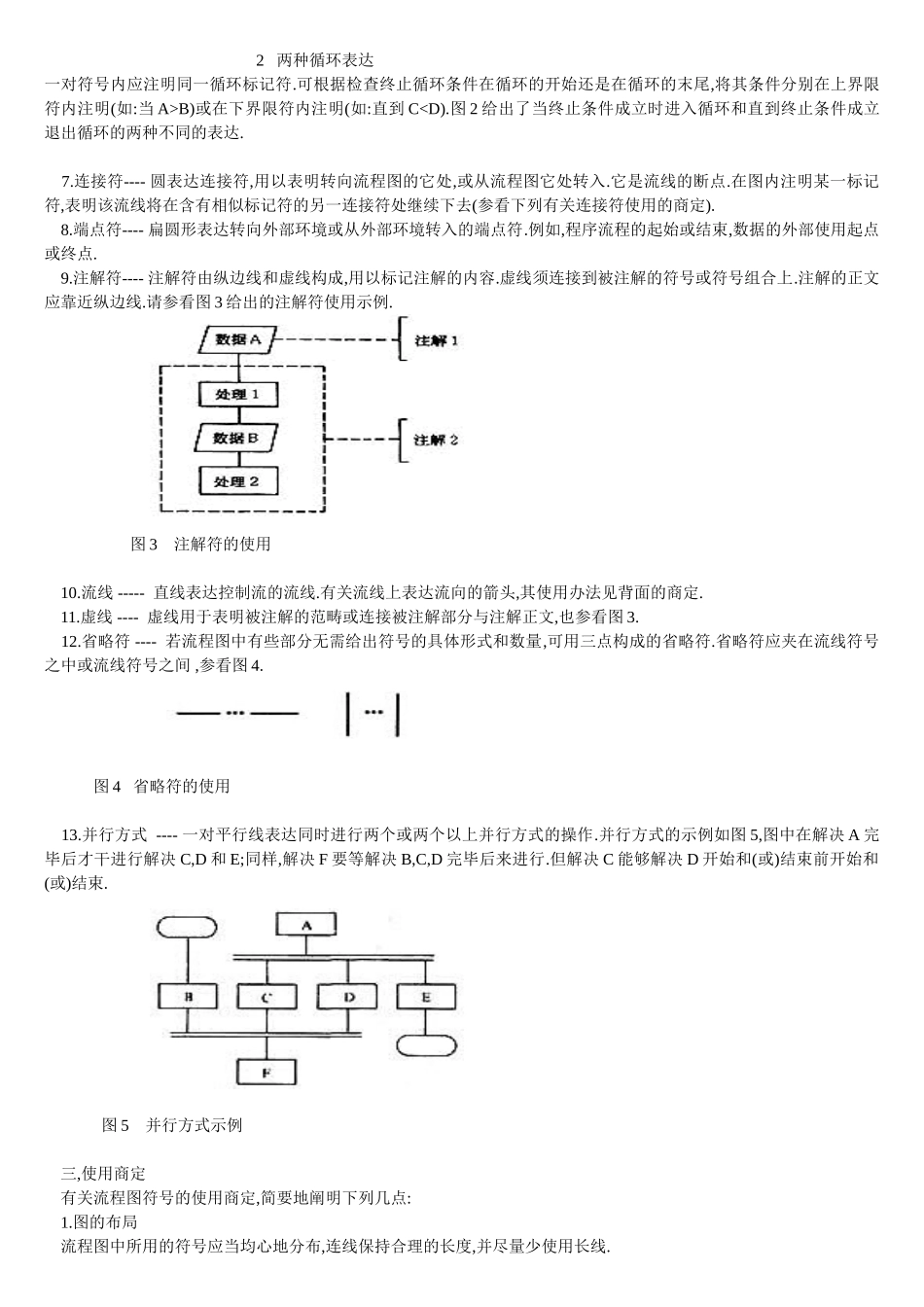

原则程序流程图的符号及使用商定 一,引言 程序流程图(Progran flowchart)作为一种算法体现工具,早已为工国计算机工作者和广大计算机顾客十分熟悉和普通使用.然而它的一种明显缺点在于缺少统一的规范化符号表达和严格的使用规则.近来,国标局同意的国标(GB1525-89)<<信息解决--数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文献编制符号及商定>>为我们推荐了一套原则化符号和使用商定.由于该原则是与国际原则化组织公布的原则 ISO5807--85 Information processing--Documentation symbols and comventions for data,program and system flowcharts,program network charts and system resources charts 是一致的,这里将其中程序流程图部分摘录出来,并做了某些解释,供读者参考. 根据这一原则画出的程序流程图我们称为原则流程图. 二,符号 程序流程图表达了程序的操作次序.它应涉及: (1)指明实际解决操作的解决符号,涉及根据逻辑条件拟定要执行的途径的符号. (2)指明控制流的流线符号. (3)便于读写程序流程图的特殊符号. 下列给出原则流程图所用的符号及其简要阐明,请参看图 1. 图 1 原则程序流程图符号 1.数据---- 平行四边形表达数据,其中可注明数据名,来源,用途或其它的文字阐明.此符号并不限定数据的媒体. 2.解决---- 矩形表达多个解决功效.例如,执行一种或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或是拟定对某一流向的选择.矩形内可注明解决名或其简工功效. 3.特定解决---- 带有双纵边线的矩形表达已命名的特定解决.该解决为在另外地方已得到具体阐明的一种操作或一组操作,便如子例行程序,模块.矩形内可注明特定解决名或其简要功效. 4.准备---- 六边形符号表达准备.它表达修改一条指令或一组指令以影响随即的活动.例如,设立开关,修变化址寄存器,初始化例行程序. 5.判断----- 菱形表达判断或开关.菱形内可注明判断的条件.它只有一种入口,但能够有若干个可供选择的出口,在对符号内定义折条件求值后,有一种且仅有一种出口被激活.求值成果可在表达出口途径的流线附近写出. 6.循环界限---- 循环界限为去上角矩形表达年界限和去下角矩形的下界限构成,分别表达循环的开始和循环的结束. 图2 两种循环表达一对符号内应注明同一循环标记符.可根据检查终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当 A>B)或在下界限符内注明(如:直到 C
