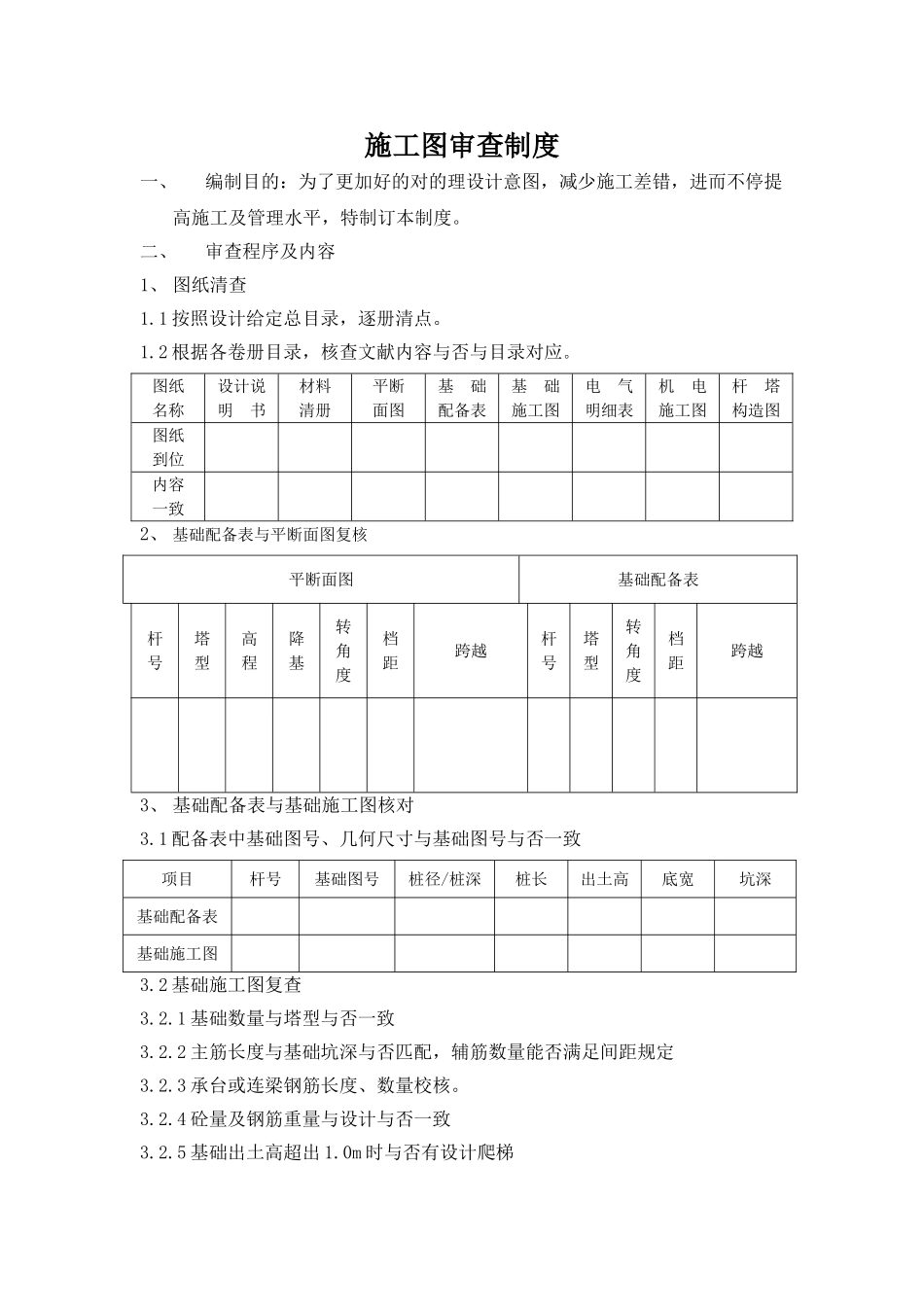

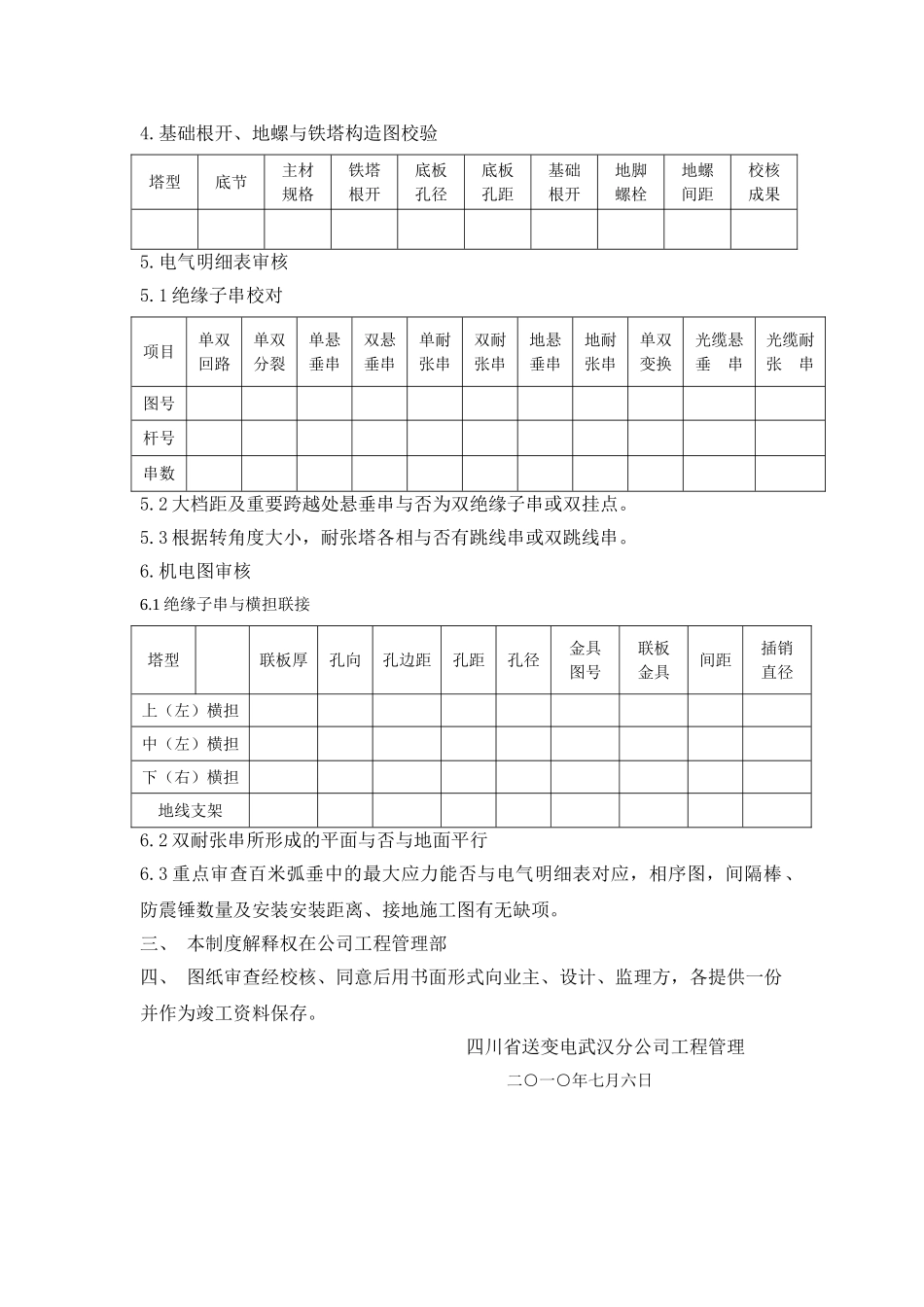

施工图审查制度一、编制目的：为了更加好的对的理设计意图，减少施工差错，进而不停提高施工及管理水平，特制订本制度。二、审查程序及内容1、 图纸清查1.1 按照设计给定总目录，逐册清点。1.2 根据各卷册目录，核查文献内容与否与目录对应。图纸名称设计说明 书材料清册平断面图基 础配备表基 础施工图电 气明细表机 电施工图杆 塔构造图图纸到位内容一致2、 基础配备表与平断面图复核平断面图基础配备表杆号塔型高程降基转角度档距跨越杆号塔型转角度档距跨越3、 基础配备表与基础施工图核对3.1 配备表中基础图号、几何尺寸与基础图号与否一致项目杆号基础图号桩径/桩深桩长出土高底宽坑深基础配备表基础施工图3.2 基础施工图复查3.2.1 基础数量与塔型与否一致3.2.2 主筋长度与基础坑深与否匹配，辅筋数量能否满足间距规定3.2.3 承台或连梁钢筋长度、数量校核。3.2.4 砼量及钢筋重量与设计与否一致3.2.5 基础出土高超出 1.0m 时与否有设计爬梯4.基础根开、地螺与铁塔构造图校验塔型底节主材规格铁塔根开底板孔径底板孔距基础根开地脚螺栓地螺间距校核成果5.电气明细表审核5.1 绝缘子串校对项目单双回路单双分裂单悬垂串双悬垂串单耐张串双耐张串地悬垂串地耐张串单双变换光缆悬垂 串光缆耐张 串图号杆号串数5.2 大档距及重要跨越处悬垂串与否为双绝缘子串或双挂点。5.3 根据转角度大小，耐张塔各相与否有跳线串或双跳线串。6.机电图审核6.1 绝缘子串与横担联接塔型联板厚孔向孔边距孔距孔径金具图号联板金具间距插销直径上（左）横担中（左）横担下（右）横担地线支架6.2 双耐张串所形成的平面与否与地面平行6.3 重点审查百米弧垂中的最大应力能否与电气明细表对应，相序图，间隔棒、防震锤数量及安装安装距离、接地施工图有无缺项。三、 本制度解释权在公司工程管理部四、 图纸审查经校核、同意后用书面形式向业主、设计、监理方，各提供一份并作为竣工资料保存。四川省送变电武汉分公司工程管理二○一○年七月六日
