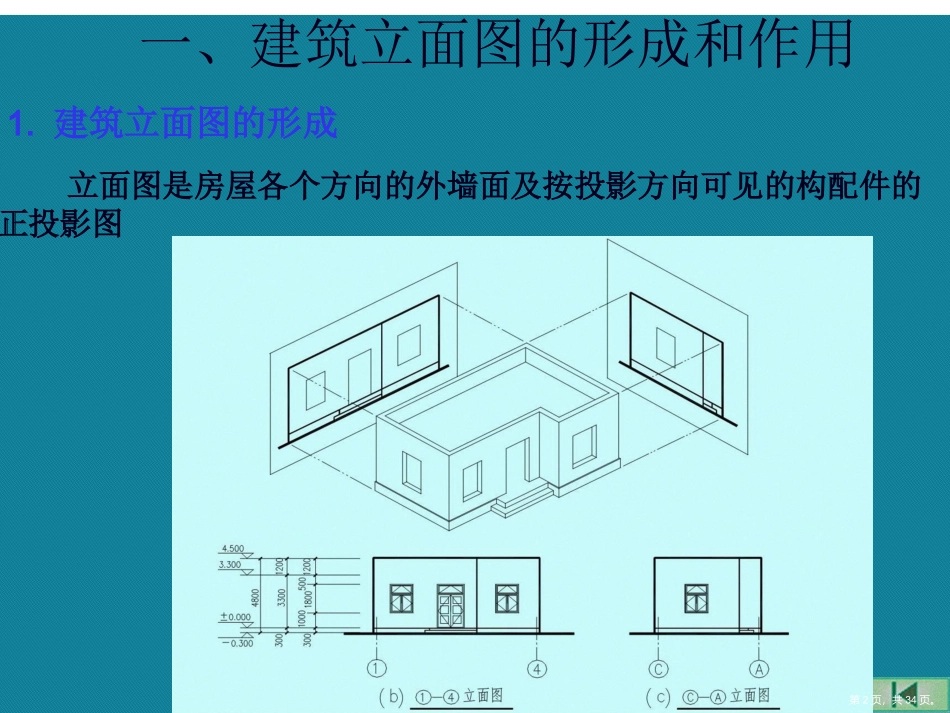

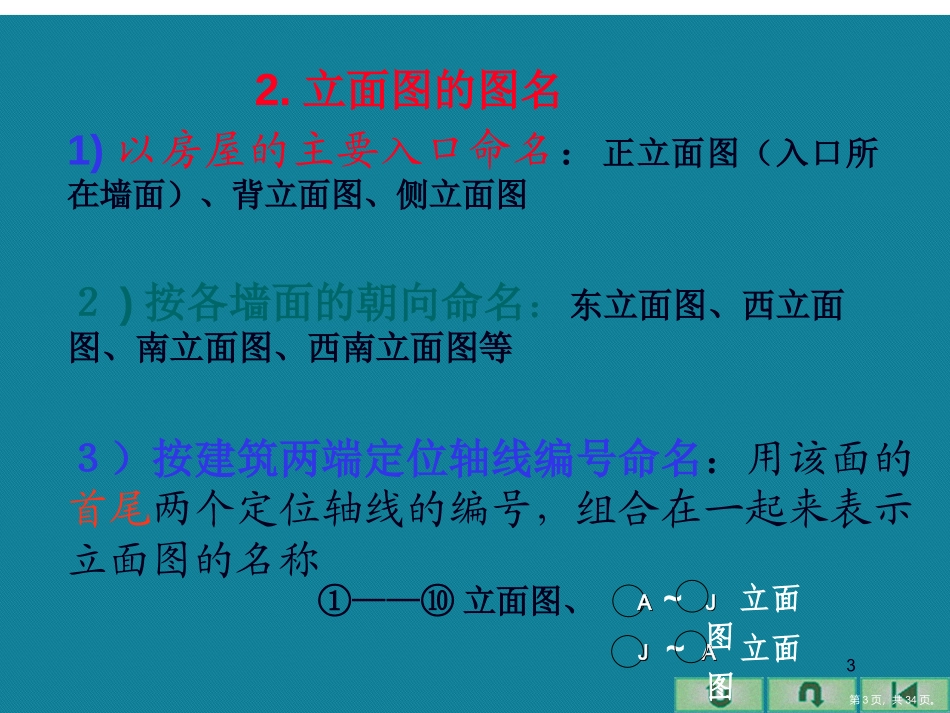

(优选)建筑立面图及剖面图第1页,共34页。21.建筑立面图的形成立面图是房屋各个方向的外墙面及按投影方向可见的构配件的正投影图一、建筑立面图的形成和作用第2页,共34页。2.立面图的图名1)以房屋的主要入口命名:正立面图(入口所在墙面)、背立面图、侧立面图2)按各墙面的朝向命名:东立面图、西立面图、南立面图、西南立面图等3)按建筑两端定位轴线编号命名:用该面的首尾两个定位轴线的编号,组合在一起来表示立面图的名称3①——⑩立面图、AA~JJ立面图JJ~AA立面图第3页,共34页。43.建筑立面图作用用来表示建筑物的体型和外貌、门窗形式和位置及墙面装修材料和色调等的图样。第4页,共34页。5第5页,共34页。二、建筑立面图图示内容1.图名、比例及立面两端的定位轴线和编号2.屋顶外形、外墙面的体形轮廓及突出构件3.门窗形状、位置4.外墙面上的其它构配件、装饰物的形状、位置、材料和做法等。5.标高及必需标注的局部尺寸6.详图索引及文字说明第6页,共34页。三、识读建筑立面图示例1.~①⑨立面图2.~⑨①立面图3.4.AA~JJ立面图JJ~AA立面图第7页,共34页。第8页,共34页。1.~①⑨立面图图名比例室外地坪女儿墙第9页,共34页。2.~⑨①立面图第10页,共34页。3.AA~JJ立面图第11页,共34页。第12页,共34页。4.JJ~AA立面图第13页,共34页。四.绘制立面图绘绘绘绘绘绘绘绘绘绘绘绘绘绘绘绘建筑立面图的比例与平面图一致,常用绘:50、绘:100、1:绘绘绘的比例绘制。2、线型⑴粗实线b:立面图的外轮廓线⑵中实线0.5b:突出墙面的雨篷、阳台、门窗洞口、窗台、窗楣、台阶、花池等投影⑶细实线0.25b:其余如门窗、墙面等分格线、落水管、材料符号引出线及说明引出线等14第14页,共34页。(4)、标高标注室外地面、门窗洞上下口、阳台的扶手面、女儿墙、台阶、平台等处标高。一般楼地面,屋面注建筑标高,门窗洞的上下口及构件的下底面标高应注结构标高3、轴线只画两端的定位轴线和编号,且编号与平面图相对应4、标高符号的顶点尽量排列在一条铅垂线上,标高数字的小数点也按铅垂线方向对齐第15页,共34页。建筑立面图绘制步骤(a)画室外地平线、楼面线、定位轴线和房屋的外轮廓线第16页,共34页。(b)画凹凸墙面、门窗洞和较大的建筑物构造、构配件的轮廓第17页,共34页。(c)画细部、标注尺寸、编号、说明注意:标高符号的顶点尽量排列在一条铅垂线上,标高数字的小数点也按铅垂线方向对齐第18页,共34页。4.2.5建筑剖面图一、建筑剖面图的形成和作用二、建筑剖面图图示内容三、识读建筑剖面图示例三、建筑剖面图绘制步骤第19页,共34页。20一、建筑剖面图的形成和作用1.1.剖面图的形成剖面图的形成假想用一个或多个剖切平面在建筑平面图的横向或纵向沿房屋的主要入口、窗洞口、楼梯等需要剖切的位置将房屋垂直地剖开,移去靠近观察者的那部分所得的正投影图,称为建筑剖面图,简称剖面图。第20页,共34页。212.剖面图的内容和作用建筑剖面图主要用来表达房屋内部垂直方向的高度、沿高度方向分层情况、门窗洞口高、层高及建筑总高等。第21页,共34页。1-11-1剖面图剖面图正立面图正立面图平面图平面图三者相互配合,是不可缺少的基本图样平面图表示房屋的平面布置立面图反映房屋的外貌和装饰剖面图表示房屋内部的竖向结构和特征的第22页,共34页。233.剖切位置剖面图的剖切位置是标注在同一建筑物的底层平面图上。第23页,共34页。24剖面图特点:1)剖切位置一般选在楼梯间并通过门窗洞口的位置,借此来表示门窗的高度和在竖直方向的位置和构造,以便施工。2)剖切数量视建筑物的复杂程度和实际情况而定,并用阿拉伯数字或拉丁字母命名。如果用一个剖切平面不能满足要求,允许将剖切平面转折后绘制剖面图3)剖面图习惯不画基础。第24页,共34页。二、建筑剖面图图示内容1.图名、比例及剖切到的外墙定位轴线和编号2.剖切到构配件及构造3.未剖切到的可见构配件4.竖向尺寸和标高标注。5.详图索引及文字说明第25页,共34页。三、识读建筑剖面图示例第26页,共34页。第27页,共34页。第28页,共34页。第29页,共34页。绘制立面图的有关规定301比例:建筑剖面图的比例与平...
