斜拉桥塔头合拢段模板支撑结构计算书VIP免费

斜拉桥塔头合拢段模板支撑结构计算书_第1页
1/16
斜拉桥塔头合拢段模板支撑结构计算书_第2页
2/16
斜拉桥塔头合拢段模板支撑结构计算书_第3页
3/16

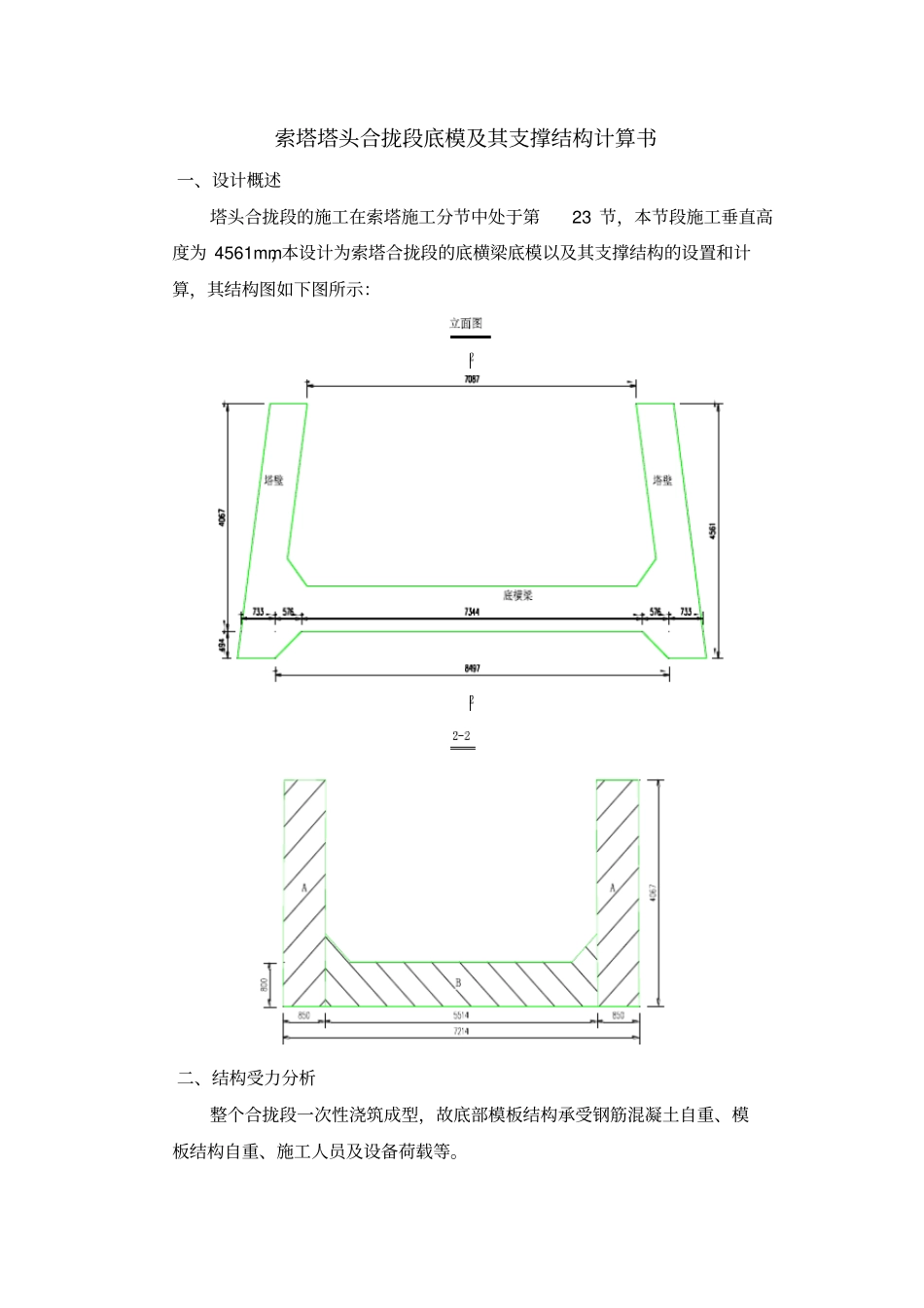

索塔塔头合拢段底模及其支撑结构计算书一、设计概述塔头合拢段的施工在索塔施工分节中处于第23 节,本节段施工垂直高度为 4561mm,本设计为索塔合拢段的底横梁底模以及其支撑结构的设置和计算,其结构图如下图所示:二、结构受力分析整个合拢段一次性浇筑成型,故底部模板结构承受钢筋混凝土自重、模板结构自重、施工人员及设备荷载等。本算例中钢筋混凝土自重考虑的是在施工时,塔壁处的内模采用水平对撑,塔壁自重的偏心力不承受在底横梁上,故底模及其支撑结构所承受钢筋混凝土自重模型可简化为三部分(如上图2-2 所示),分别为两个A 部分和B 部分。1、A 部分计算模型A 部分计算模型可简化为三部分,即两个倒角处和中间隔板处,其结构厚度均为 850mm,如下图所示:2、B 部分计算模型B 部分计算模型简化为三部分,即两个倒角处和中间底板处,其结构厚度均为 5514mm,如下图所示:三、荷载计算1、荷载计算参数钢筋混凝土重力密度 γ =25.5KN/m3模板自重取 0.5KN/m2振捣荷载取 2KN/m2 施工人员及设备荷载取2.5KN/m2 木材的弹性模量E=9500N/mm2,抗弯强度 [f]=13N/mm2Q235钢材的弹性模量 E=210000N/mm2,抗弯强度 [f]=180N/mm22、荷载计算(1)A 部分钢筋混凝土自重:中间隔板处:14.1 7.3440.8525.5652.65FKN倒角处:24.560.5760.8525.52113.86FKN其它荷载:3(0.522.5)0.858.49636.1FKN36.1652.65113.86802.61AFKN(2)B 部分钢筋混凝土自重:中间隔板处:10.87.3445.51425.5826.1FKN倒角处:21.2940.5765.51425.52209.6FKN其它荷载:3(0.522.5)5.5148.496234.23FKN826.1209.6234.231269.93BFKN总荷载为:22 802.611269.932875.15FFFKNAB总四、模板结构设计根据结构形式和受力分析,塔头合拢段底横梁底模结构构造设计如下:面板采用 20mm多层板,下部龙骨采用60×120mm方木,龙骨则由 [10和[8 型钢加工而成的桁架横梁支撑, 桁架横梁坐立在 I28 型钢纵梁上, 纵梁由 2[28 型钢加工而成的三角支架支撑, 三角支架焊接在 20mm的预埋钢板上,如下图所示:五、模板及其支撑结构计算1、模板计算(1)A 部分处的模板计算①模板基本参数模板面板采用多层板,厚度h=20mm,弹性模量E=7600N/mm2,抗弯强度[f]=13N/mm2。龙骨采用方木,截面60×120mm,每道内楞 1 根方木,间距 250mm。横梁桁架间距为 700mm。②荷载标准值计算钢筋混凝土自重:214.125.5104.55/FKNm模板自重:220.5/FKNm施工活荷载:234.5/FKNm强度验...
