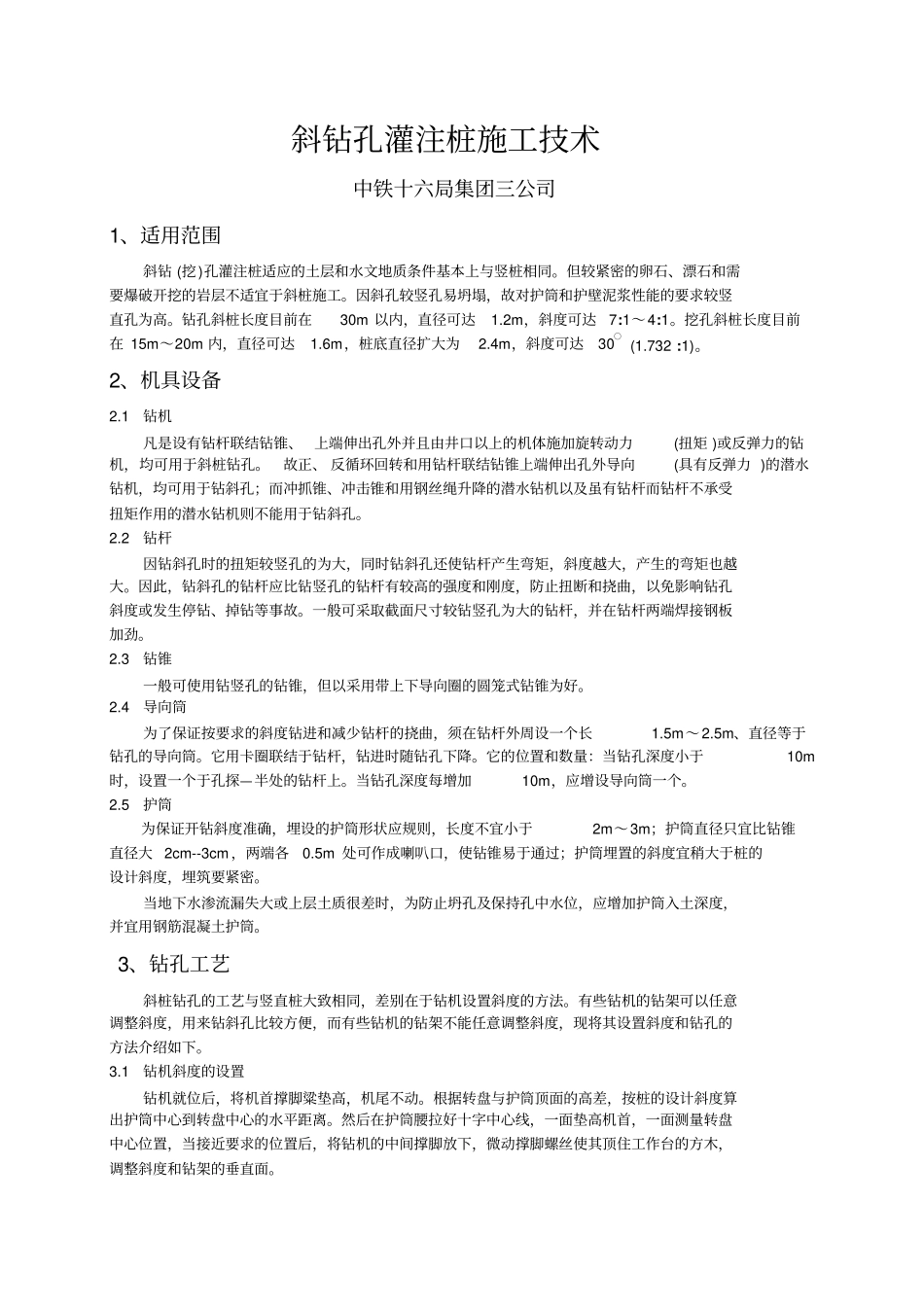

斜钻孔灌注桩施工技术中铁十六局集团三公司1、适用范围斜钻 (挖)孔灌注桩适应的土层和水文地质条件基本上与竖桩相同。但较紧密的卵石、漂石和需要爆破开挖的岩层不适宜于斜桩施工。因斜孔较竖孔易坍塌，故对护筒和护壁泥浆性能的要求较竖直孔为高。钻孔斜桩长度目前在30m 以内，直径可达1.2m，斜度可达7:1～4:1。挖孔斜桩长度目前在 15m～20m 内，直径可达1.6m，桩底直径扩大为2.4m，斜度可达30○(1.732 :1)。2、机具设备2.1 钻机凡是设有钻杆联结钻锥、 上端伸出孔外并且由井口以上的机体施加旋转动力(扭矩 )或反弹力的钻机，均可用于斜桩钻孔。故正、 反循环回转和用钻杆联结钻锥上端伸出孔外导向(具有反弹力 )的潜水钻机，均可用于钻斜孔；而冲抓锥、冲击锥和用钢丝绳升降的潜水钻机以及虽有钻杆而钻杆不承受扭矩作用的潜水钻机则不能用于钻斜孔。2.2 钻杆因钻斜孔时的扭矩较竖孔的为大，同时钻斜孔还使钻杆产生弯矩，斜度越大，产生的弯矩也越大。因此，钻斜孔的钻杆应比钻竖孔的钻杆有较高的强度和刚度，防止扭断和挠曲，以免影响钻孔斜度或发生停钻、掉钻等事故。一般可采取截面尺寸较钻竖孔为大的钻杆，并在钻杆两端焊接钢板加劲。2.3 钻锥一般可使用钻竖孔的钻锥，但以采用带上下导向圈的圆笼式钻锥为好。2.4 导向筒为了保证按要求的斜度钻进和减少钻杆的挠曲，须在钻杆外周设一个长1.5m～2.5m、直径等于钻孔的导向筒。它用卡圈联结于钻杆，钻进时随钻孔下降。它的位置和数量：当钻孔深度小于10m时，设置一个于孔探—半处的钻杆上。当钻孔深度每增加10m，应增设导向筒一个。2.5 护筒为保证开钻斜度准确，埋设的护筒形状应规则，长度不宜小于2m～3m；护筒直径只宜比钻锥直径大 2cm--3cm ，两端各0.5m 处可作成喇叭口，使钻锥易于通过；护筒埋置的斜度宜稍大于桩的设计斜度，埋筑要紧密。当地下水渗流漏失大或上层土质很差时，为防止坍孔及保持孔中水位，应增加护筒入土深度，并宜用钢筋混凝土护筒。3、钻孔工艺斜桩钻孔的工艺与竖直桩大致相同，差别在于钻机设置斜度的方法。有些钻机的钻架可以任意调整斜度，用来钻斜孔比较方便，而有些钻机的钻架不能任意调整斜度，现将其设置斜度和钻孔的方法介绍如下。3.1钻机斜度的设置钻机就位后，将机首撑脚粱垫高，机尾不动。根据转盘与护筒顶面的高差，按桩的设计斜度算出护筒中心到转盘中心的水平距离。然后在护筒腰拉好十字中心线，一面垫高机首，一面测量转盘中心位置，当接近...
