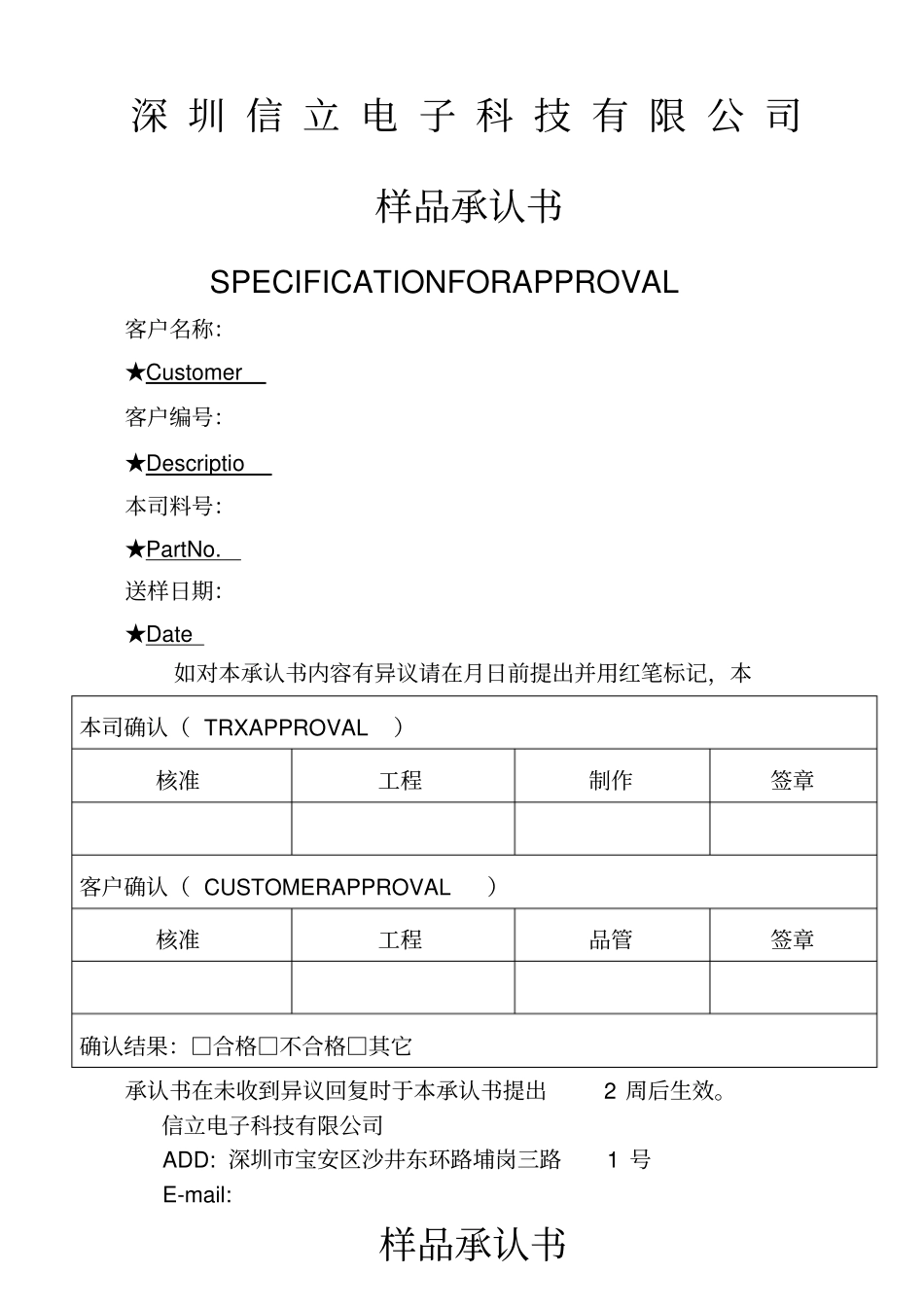

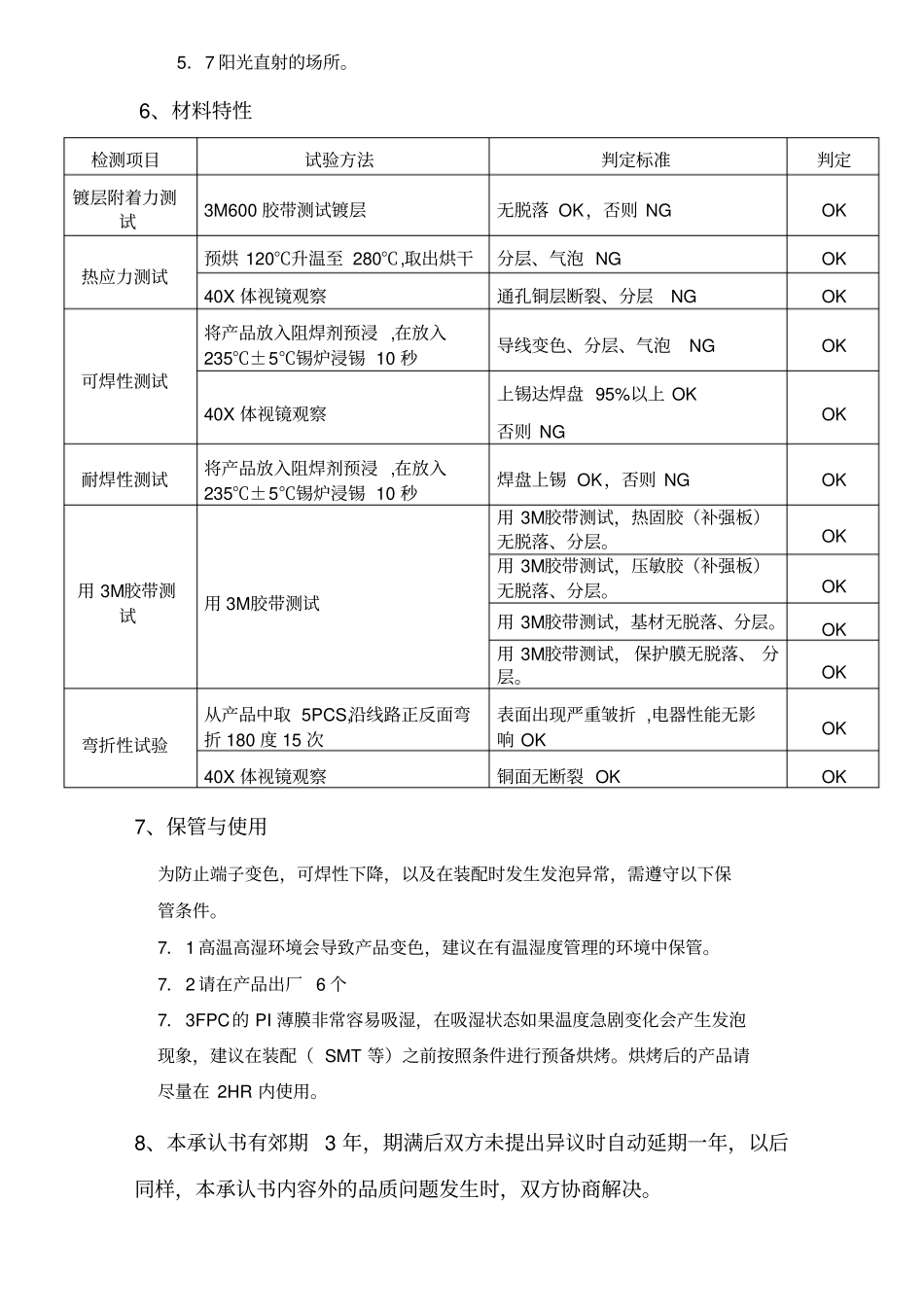

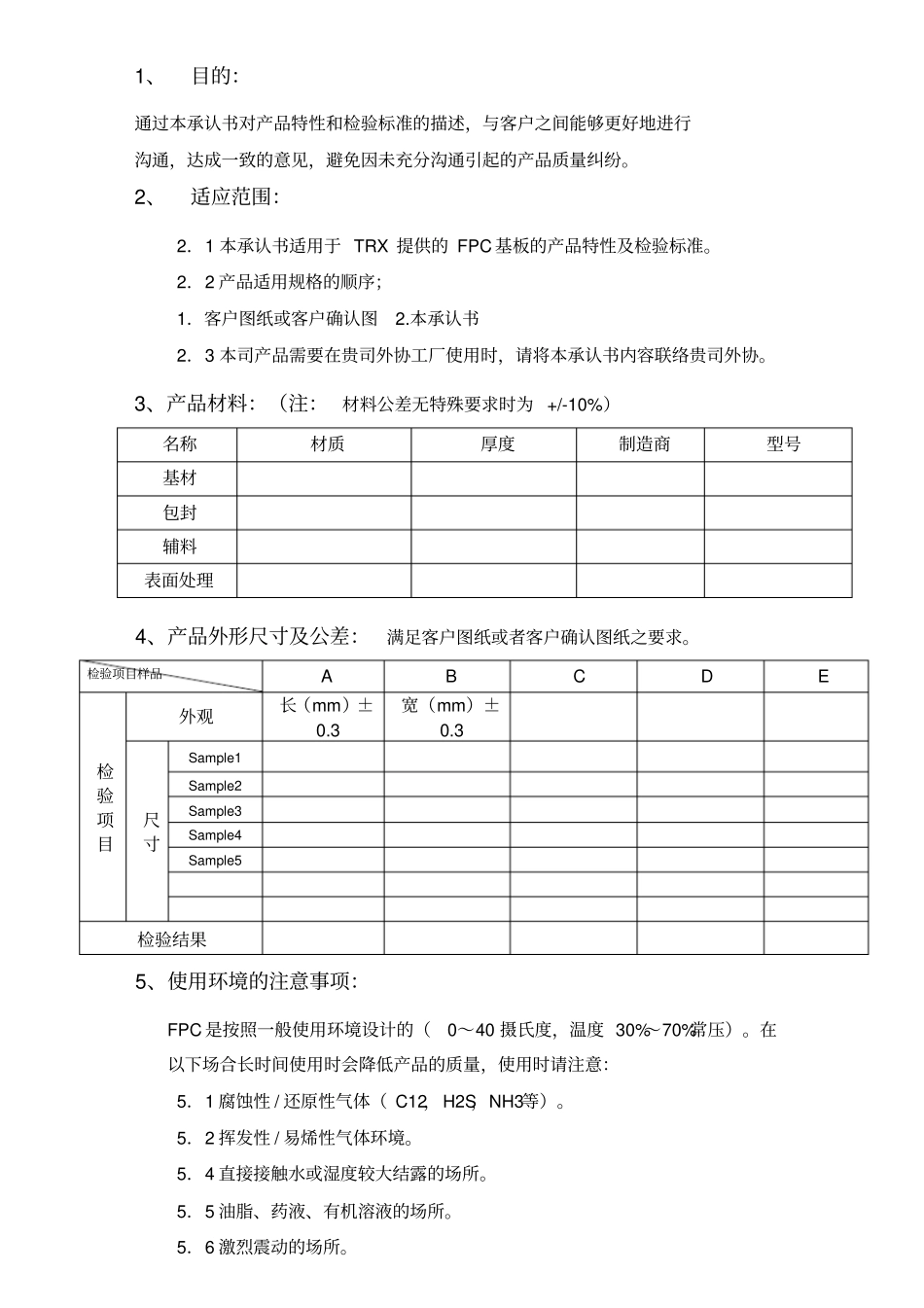

深 圳 信 立 电 子 科 技 有 限 公 司样品承认书SPECIFICATIONFORAPPROVAL 客户名称：★Customer 客户编号：★Descriptio 本司料号：★PartNo. 送样日期：★Date如对本承认书内容有异议请在月日前提出并用红笔标记，本承认书在未收到异议回复时于本承认书提出2 周后生效。信立电子科技有限公司ADD: 深圳市宝安区沙井东环路埔岗三路1 号E-mail: 样品承认书本司确认（ TRXAPPROVAL）核准工程制作签章客户确认（ CUSTOMERAPPROVAL）核准工程品管签章确认结果：□合格□不合格□其它1、目的：通过本承认书对产品特性和检验标准的描述，与客户之间能够更好地进行沟通，达成一致的意见，避免因未充分沟通引起的产品质量纠纷。2、适应范围：2．1 本承认书适用于 TRX 提供的 FPC 基板的产品特性及检验标准。2．2 产品适用规格的顺序；1．客户图纸或客户确认图2.本承认书2．3 本司产品需要在贵司外协工厂使用时，请将本承认书内容联络贵司外协。3、产品材料：（注： 材料公差无特殊要求时为 +/-10%）名称材质厚度制造商型号基材包封辅料表面处理4、产品外形尺寸及公差：满足客户图纸或者客户确认图纸之要求。检验项目样品A B C D E 检验项目外观长（mm）±0.3 宽（mm）±0.3 尺寸Sample1Sample2Sample3Sample4Sample5检验结果5、使用环境的注意事项：FPC 是按照一般使用环境设计的（0～40 摄氏度，温度 30%～70%常压）。在以下场合长时间使用时会降低产品的质量，使用时请注意：5．1 腐蚀性 / 还原性气体（ C12，H2S，NH3等）。5．2 挥发性 / 易烯性气体环境。5．4 直接接触水或湿度较大结露的场所。5．5 油脂、药液、有机溶液的场所。5．6 激烈震动的场所。5．7 阳光直射的场所。6、材料特性检测项目试验方法判定标准判定镀层附着力测试3M600 胶带测试镀层无脱落 OK，否则 NG OK 热应力测试预烘 120℃升温至 280℃,取出烘干分层、气泡 NG OK 40X 体视镜观察通孔铜层断裂、分层NG OK 可焊性测试将产品放入阻焊剂预浸 ,在放入235℃±5℃锡炉浸锡 10 秒导线变色、分层、气泡NG OK 40X 体视镜观察上锡达焊盘 95%以上 OK 否则 NG OK 耐焊性测试将产品放入阻焊剂预浸 ,在放入235℃±5℃锡炉浸锡 10 秒焊盘上锡 OK，否则 NG OK 用 3M胶带测试用 3M胶带测试用 3M胶带测试，热固胶（补强板）无脱落、分层。OK 用 3M胶带测试，压敏胶（补强板）无脱落、分层。OK 用 3M胶...
