照明线路技能室内照明线路安装VIP专享VIP免费

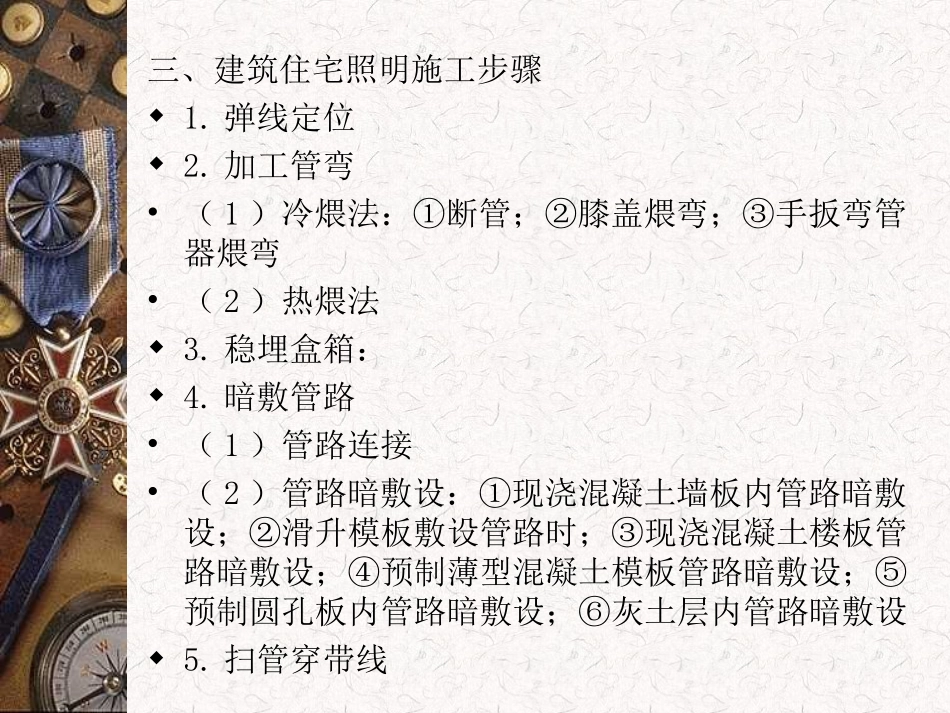

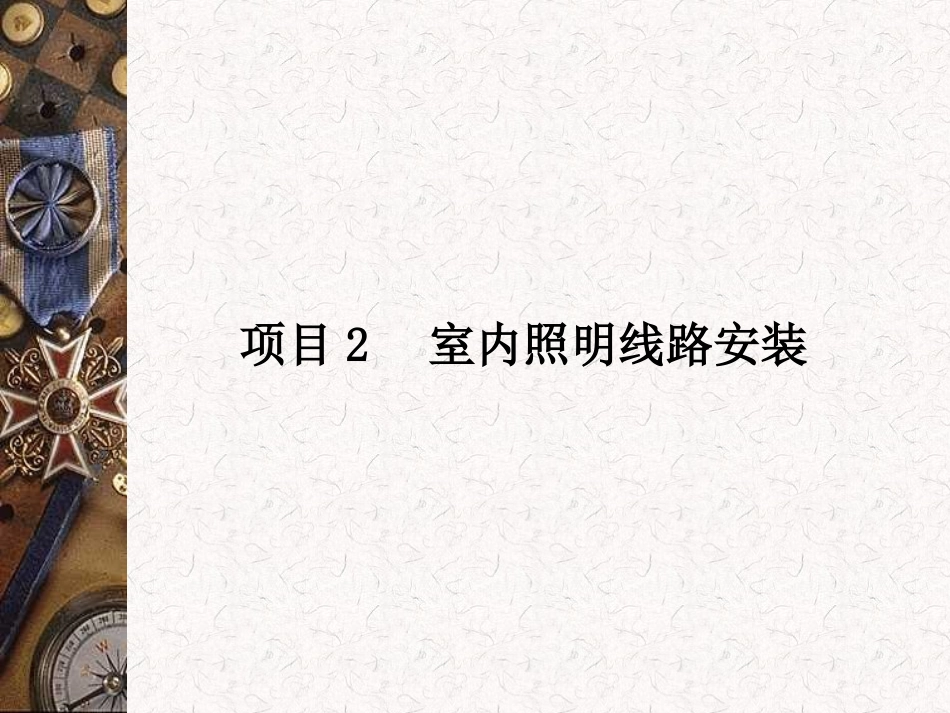

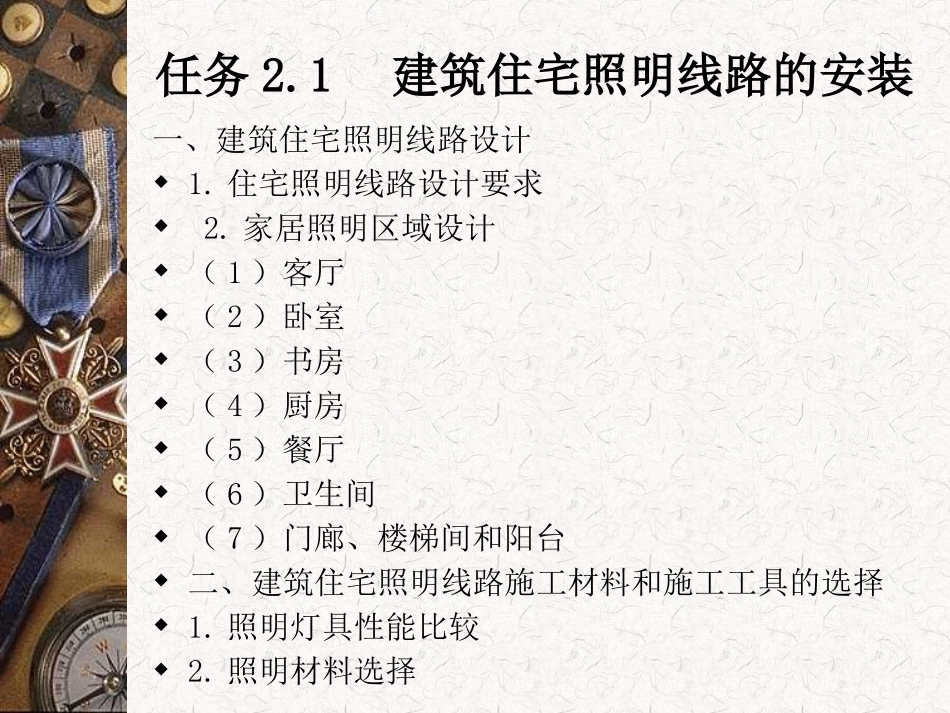

项目2室内照明线路安装任务2.1建筑住宅照明线路的安装一、建筑住宅照明线路设计1.住宅照明线路设计要求2.家居照明区域设计（1）客厅（2）卧室（3）书房（4）厨房（5）餐厅（6）卫生间（7）门廊、楼梯间和阳台二、建筑住宅照明线路施工材料和施工工具的选择1.照明灯具性能比较2.照明材料选择三、建筑住宅照明施工步骤1.弹线定位2.加工管弯•（1）冷煨法：①断管；②膝盖煨弯；③手扳弯管器煨弯•（2）热煨法3.稳埋盒箱：4.暗敷管路•（1）管路连接•（2）管路暗敷设：①现浇混凝土墙板内管路暗敷设；②滑升模板敷设管路时；③现浇混凝土楼板管路暗敷设；④预制薄型混凝土模板管路暗敷设；⑤预制圆孔板内管路暗敷设；⑥灰土层内管路暗敷设5.扫管穿带线【技能训练】一、训练目的1.学会建筑住宅照明材料工具的选择；2.掌握弹线定位的方法；3.掌握加工管弯的方法；4.掌握暗敷管路的方法；5.培养学生动手操作能力和职业素养。二、训练器材钢丝钳、钢锯、手锤、水平尺、墨盒、弯管弹簧、热风机、PVC管、暗装接线盒、配电箱、穿线钢丝、胶水等。三、训练内容1.弹线定位；2.用冷煨法预制管弯；3.用热煨法预制管弯；4.稳埋接线盒和配电箱；5.管路连接和暗敷设。任务2.2办公照明线路的安装一、办公照明线路设计1.办公照明线路设计要求•（1）照度•（2）节能•（3）光源2.办公照明区域设计（1）个人办公室照明：①一般照明；②局部照明（2）开放式办公室的照明：①一般照明；②局部照明；③会议室；④走廊照明二、办公照明线路施工材料的选择1.办公照明灯具的选择（1）直接照明灯具（2）间接照明灯具（3）半间接照明灯具2.办公照明光源的选择3.办公照明连接导线的选择三、办公照明线路施工要求1.办公照明供配电系统2.办公照明灯具布置3.办公照明电气线路的敷设4.办公照明控制【技能训练】一、训练目的1.熟悉办公照明线路的设计和施工要求；2.掌握办公照明灯具和光源的选择；3.掌握照明灯具数量的选择与布置方法；4.巩固识读照明平图的能力；5.培养学生动手操作能力及严谨的工作态度。二、训练器材实训装置、白炽灯、三相插座、一字螺丝刀、十字螺丝刀、剥线钳、低压验电笔、万用表、导线若干等。三、训练内容1.某办公建筑照明平面图，如图2-1所示。识读并在表中填写该办公照明的线路的走向、插座线路走向、灯具安装标注内容及各房间照度的选择。项目分析办公建筑照明平面图中照明线路的走向办公建筑照明平面图中插座线路的走向各房间灯具安装标注不同房间照度的选择及灯具数量化学物理实验室仓库、浴室、更衣室和走廊2.根据办公建筑照明平面图在实训台上进行配线练习。任务2.3应急照明线路的安装一、应急照明的要求1.备用照明要求2.安全照明要求3.疏散照明要求二、应急照明线路敷设1.应急灯的控制•（1）自带电源型应急灯的控制•（2）集中供电型应急灯的控制2.应急照明线路敷设3.疏散照明线路敷设三、应急照明的布置安装1.应急照明灯2.应急照明布置3.应急照明灯具安装（1）安装要求（2）施工方法【技能训练】一、训练目的1.了解应急照明的分类及照度要求；2.熟悉应急灯的控制方式；3.熟悉应急照明线路的敷设方法；掌握应急照明灯具的布置；5.掌握应急照明标志的安装方法；6.培养学生动手操作能力和团结协作的意识。二、训练器材实训装置、应急照明标志、一字螺丝刀、十字螺丝刀、剥线钳、低压验电笔、万用表、导线若干。三、训练内容1.建筑应急照明疏散线路，如图2-5所示。试分析图中应急照明灯具的布置和安装施工要求，并填入下表。项目分析选择应急照明灯标志所选应急照明灯标志的图形符号安装要求在图上标注应急照明标志位置和间距2.根据建筑应急照明疏散线路图及上表分析，在实训台上完成应急照明灯安装。任务2.4日光灯照明线路的安装与故障排除一、日光灯照明线路工作原理（1）日光灯各部件作用：①灯管；②镇流器；③启辉器（2）工作原理二、日光灯的安装1.接线方法2.安装方法（1）准备灯架（2）组装灯架（3）固定灯架（4）组装接线...
