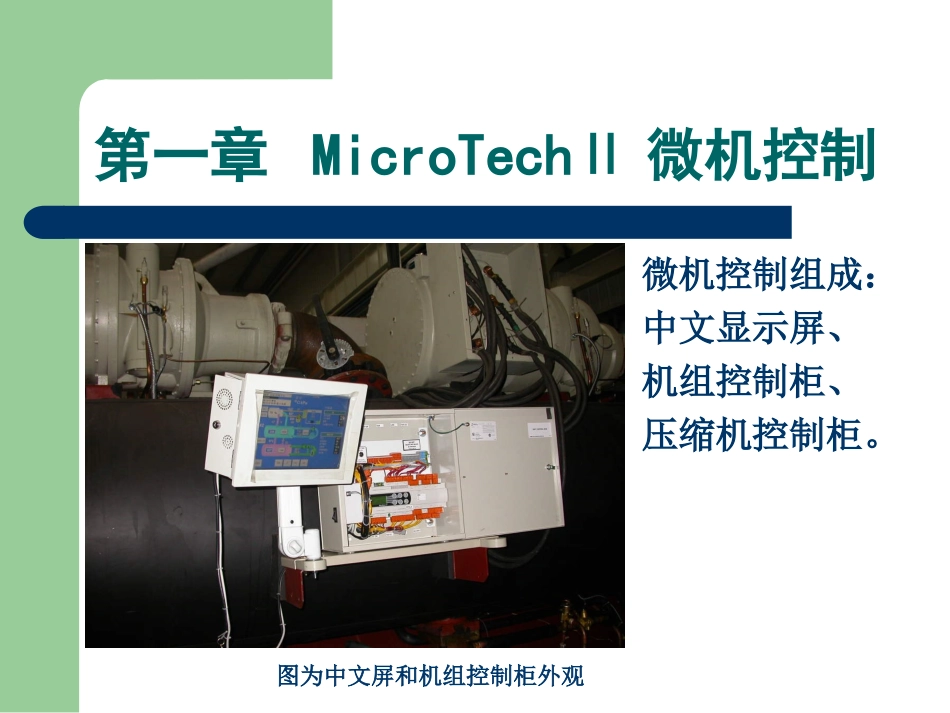

中文MicroTechII培训内容概括第一章MicroTechⅡ微机控制第二章中文显示屏(OITS)第三章机组控制柜第四章压缩机控制柜第一章MicroTechⅡ微机控制微机控制组成：中文显示屏、机组控制柜、压缩机控制柜。图为中文屏和机组控制柜外观MicroTechⅡ微机控制图为压缩机控制柜外观第二章中文显示屏OITS(OperateInterfaceTouchScreen)，触摸式操作屏，简称触摸屏或中文屏或OITS。功能：1.显示温度、压力等参数的数据值；2.显示设备状态；3.修改参数设定点；4.查看历史趋势记录；5.查看通讯连接。中文显示屏图为中文屏外观，安装有显示程序供操作员操作。中文显示屏图为软键盘中文显示屏1.显示温度、压力等参数的数据值中文显示屏2.显示设备状态中文显示屏3.修改参数设定点中文显示屏4.查看历史趋势记录中文显示屏5.查看通讯连接第三章机组控制柜机组控制柜由机组控制器、通讯模块、隔离板组成。机组控制柜机组控制器机组控制器：如图所示，可以通过程序卡上传和下载不同的程序版本，可以通过DIP拨码开关将其设置为机组控制器或压缩机控制器。当中文屏失效时，可以对控制器进行参数设置。机组控制器装在机组控制柜中。机组控制柜机组控制器机组控制器机组控制柜机组控制器机组1#压缩机2#压缩机机组控制器保留操作屏保留A125678100000010000101000011000111000000100B91013141516100100010100101100011100111100000010C171821222324100010010010101010011010111010000110D252629303132100110010110101110011110111110000001机组控制柜识别机组控制器与压缩机控制器：1.利用Dip地址拨码(13端子)来识别；2.在控制器上看：按住，显示“UNIT-A”,表示是机组，若为“UNIT-Ax”,表示是压缩机。机组控制器机组控制柜通讯模块UCM(UnitCommunicationmodule)功能是充任CarelpLAN总线与外部计算设备之间的通讯网关，连接在中文屏和控制器之间进行通讯协议的转换。通讯模块上有4个LED指示灯，结合中文屏上的通讯页面可以诊断中文屏和机组控制器的通讯状况。机组控制柜隔离板功能：1.给机组控制器供电；2.通讯隔离，抗干扰。注：控制柜供电110V，控制器供电24V。第四章压缩机控制柜用于每台压缩机控制，它在没有机组控制器或操作界面时仍可运行。该控制器安装在与压缩机相邻的控制柜内。THANKYOU问题与解答
