主体结构施工图纸会审VIP免费

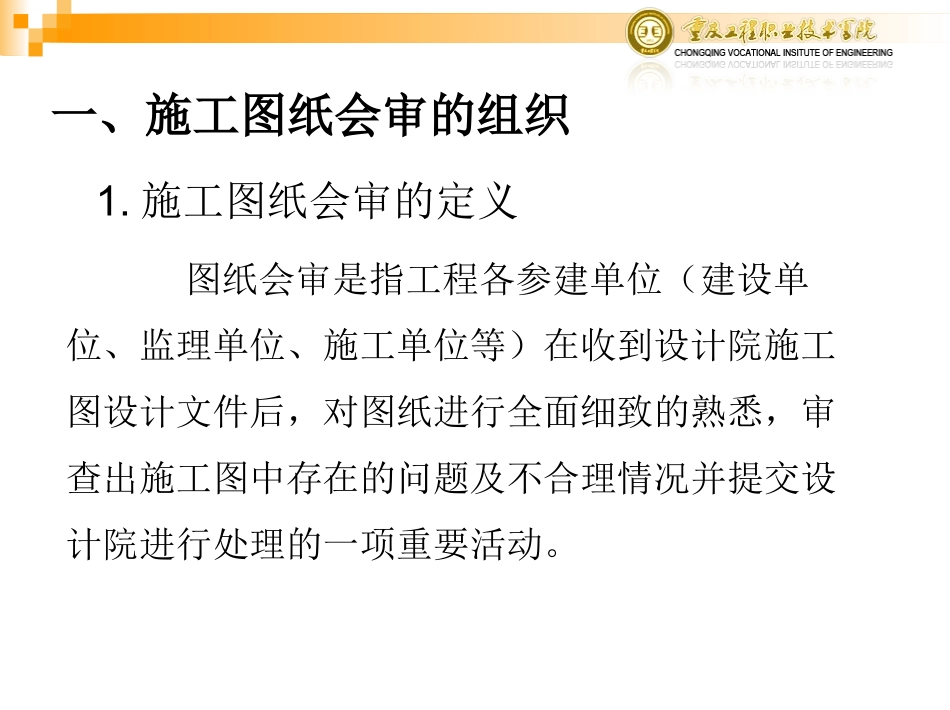

施工会审施工会审主讲：彭军主讲：彭军一、施工图纸会审的组织图纸会审是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。1.施工图纸会审的定义熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；2.施工图纸会审的目的解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。3.施工图纸会审会议参与单位：建设单位、监理单位、设计单位、施工单位、地勘单位。会议记录：监理工程师会审纪要：建设单位正式行文，与会各方签字并加盖公章，作为指导工程施工和工程结算的依据。二、施工图纸会审的内容及要求（3）上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应注清楚。并与相关专业图纸核对有无出入；1.对总体方案部分的会审（1）布置是否合理，对生产（使用）、安全、环保、消防、施工等方面有无不利影响；（2）场地内及附近施工可能影响范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予说明（4）道路、场地、排水等结构及坡度应明确；（5）周边如有高差较大的挖（填）边坡，应有可靠的边坡防护设施（1）建筑物平面布置在建筑总图上的位置是否明确。2.对建筑专业的会审（4）检查阳台、厕所、浴室、厨房楼地面（2）建筑设计总说明中各部位构造作法是否明确。（3）检查门、窗、楼梯、管井、预留洞口等构件在建筑平、立面图上的位置、尺寸（7）检查楼梯踏步高和数量是否与标高相符，楼梯平台上部及下部过道处的净高和梯段净高是否满足规范要求。（5）在立面图上检查平面标注的门、窗的高度和宽度是否与结构梁、柱和线条等构件有冲突。（6）把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，有无遗漏尺寸，有无构造不合理之处。（8）检查屋面防水、隔热层在檐口、檐沟、变形缝、女儿墙等处节点处理的大样是否明确。（9）检查水电安装预埋位置是否合理（是否太集中影响结构，是否太零散不方便施工）（10）检查客厅是否最低有一面墙净长3M（便于摆放家俱），检查客厅的交通路线是否复杂，是否存在交通功能与使用功能相矛盾的现象；（1）检查结构总说明是否有与规范相矛盾的条文。3.对结构部分的会审（4）核对建筑物平面坐标、尺寸及标高，核对与采暖通风、给排水、设备安装有关的预留洞及预埋件位置、尺寸有无错、漏，有无必要的细部详图。（3）地下室底板及地下室挡土墙的施工缝作法；有后浇带时，后浇带处的作法。检查伸缩沉降缝之间的距离是否符合规范要求。（2）检查地下室底板集水井、地沟等是否与基础相碰。（5）柱、梁、板等构件应有详细、完整的配筋图，包括必要的剖面、节点配筋详图。检查是否存在漏配的情况。（6）检查主梁的高度有无低于次梁高度的情况。（7）检查建筑大样是否均有结构配筋大样。（8）检查梁柱交接处钢筋是否过于密，是否影响施工，检查是否存在同一支座两边存在不同配置钢筋。4.对其他专业施工图的会审建筑水、电、气等施工图应结合建筑施工图和建筑结构施工图并按照相关规范、标准，在建设单位或者是建设单位委托授权的监理单位的组织下，会同施工现场各方（设计、施工、材料及设备供货方等）及各个专业的技术人员进行审核，该部分知识内容会在后续相关课程中详细描述，本节不在叙述。三、施工图会审记录的编写1.会审记录的编写按照会议记录的格式，会审会议的主要内容是将图纸会审时的问题汇总并提出解决方案。图纸会审纪要也可以采取表格的形式2.某工程的施工会审单例：某铝业公司xx省分公司的一工业建设项目——浮船取水及配套设施施工。该项目由北方某工业设计院设计，甲方授权某省智诚监理公司实施监理，并签订了委托监理合同。该工程由南方某冶金建筑公司承建。按照建设进度计划的要求施工图设计已经完成，为了保证工程能够顺利开工建设，建设单位决定2010年5月28日在该项目施工现场指挥部召开图纸会审会议。该会议由建设单位组织，监理单位，设计单位，施工单位均按时到场参加...
