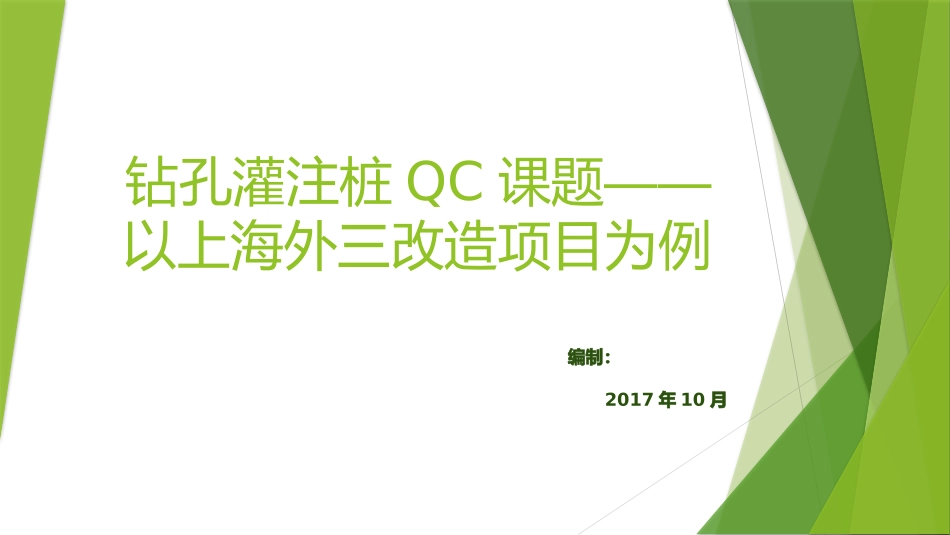

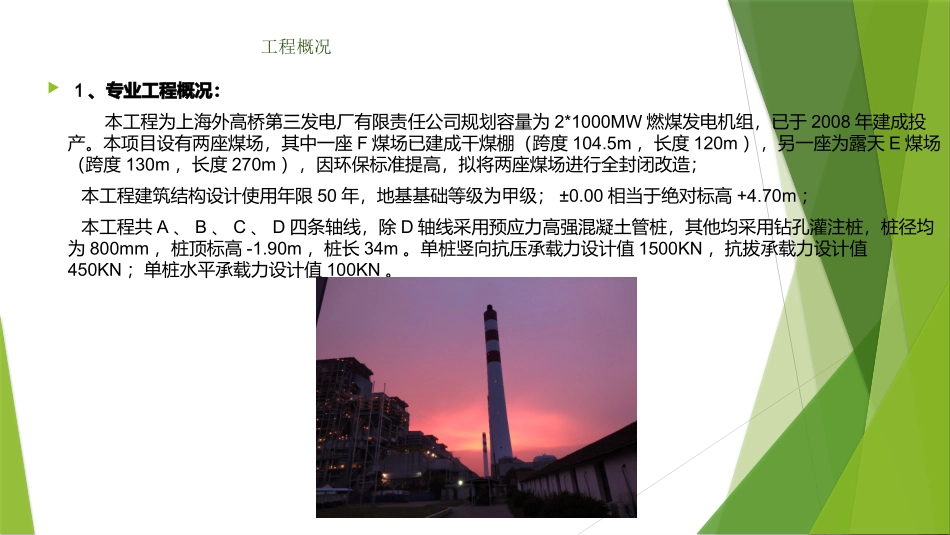

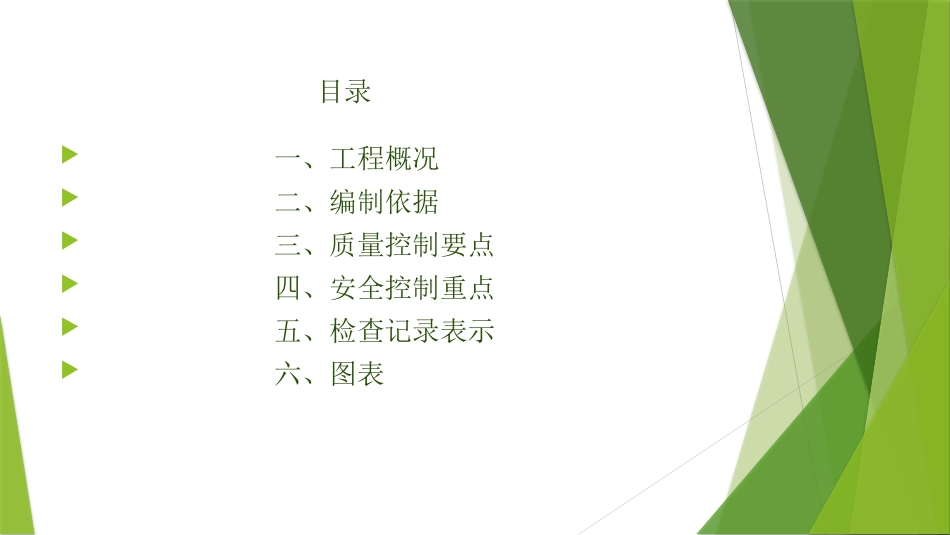

钻孔灌注桩QC——课题以上海外三改造项目为例编制：2017年10月目录一、工程概况二、编制依据三、质量控制要点四、安全控制重点五、检查记录表示六、图表工程概况1、专业工程概况：本工程为上海外高桥第三发电厂有限责任公司规划容量为2*1000MW燃煤发电机组，已于2008年建成投产。本项目设有两座煤场，其中一座F煤场已建成干煤棚（跨度104.5m，长度120m），另一座为露天E煤场（跨度130m，长度270m），因环保标准提高，拟将两座煤场进行全封闭改造；本工程建筑结构设计使用年限50年，地基基础等级为甲级；±0.00相当于绝对标高+4.70m；本工程共A、B、C、D四条轴线，除D轴线采用预应力高强混凝土管桩，其他均采用钻孔灌注桩，桩径均为800mm，桩顶标高-1.90m，桩长34m。单桩竖向抗压承载力设计值1500KN，抗拔承载力设计值450KN；单桩水平承载力设计值100KN。2、参建信息：建设单位：上海外高桥第三发电厂有限责任公司监理单位：上海市工程建设咨询监理有限公司总包单位：上海建工四建集团有限公司设计单位：华东电力设计院工程概况编制依据《钻孔灌注桩施工规程》（DGTJ08-202-2007）；《钢筋焊接及验收规程》（JGJ18-2012）；《建筑桩基技术规范》（JGJ94-2008）；《地基与基础工程施工及验收规范》（GB50202-2002）；《建筑工程质量验收统一标准》（GB50300-2013）；《建设工程监理规范》（GBT50319-2013）；《建设工程监理施工安全监督规范》DG/TJ08-2035-2014J12649-2014质量控制要点1、事前控制资质审查：审查桩基施工单位资质、管理人员资质是否符合要求。1、事前控制场地条件：临近建筑物是否根据需要采取保护措施，地下障碍物是否清除；场地是否平整；平面布置是否合理；供水供电等是否满足现场需要；泥浆池、沉淀池：泥浆池容积不应小于桩孔容积的1.2倍；泥浆池与沉淀池应组合设置，一个泥浆池配置沉淀池不宜少于2个；泥浆池外壁应高处自然地面15cm。质量控制要点质量控制要点1、事前控制技术准备：要求施工单位根据设计图纸要求、地质的条件、自身经验等综合考虑并选择合适的施工机械和施工工艺；对其施工组织设计或专项施工方案的合理性进行审查，有无违反强制性规定，是否履行施工企业方案审批流程等。施工前，需检查其交底记录。1、事前控制材料准备：主要材料要求施工单位选择合格的材料的供应商，并审查后备案；钢筋进场须检查其相应批次的质量保证资料，进场验收时检查材料的规格、尺寸、数量、生产日期、生产厂家、外观质量等是否符合图纸、规范的要求，钢筋验收后须按要求进行见证取样复试，检测合格后方可允许使用；检查现场钢筋堆放是否按批次规格分类，标识清楚，采取防锈蚀、污染的措施；未经复试的不得与已复试合格的混放；泥浆护壁钻孔灌注桩应检查泥浆的比重是否满足现场需要。质量控制要点质量控制要点1、事前控制机械要求：审查桩机合格证、检测报告等相关资料；检查桩机的桩架是否稳定可靠、是否存在老旧影响使用或精度的情况；每个桩孔开钻前均应对钻头直径进行检查，其直径不宜小于设计桩径，并有保径措施，经常检查磨损情况；桩机安装完毕后，正式使用前应经调试。每个孔开钻前，钻机就位后应检查桩架垂直度。质量控制要点1、事前控制施工人员要求：审查作业人员是否经过教育培训、项目管理人员是否到位、特种作业人员证书是否真实有效。质量控制要点2、过程控制定位放线：定位放线乃是施工第一步，需对基准线、基准点、细部放样进行复核，并确认其基准点的位置不受施工影响，并在施工中采取保护措施。护筒：钻孔前应埋设护筒，不适宜用护筒的应采取其他孔口保护措施；护筒施工应检查下列项目：护筒内径宜大于设计桩径100mm，且有足够的刚度和强度；护筒中心位置与桩位中心偏差不得超过20mm，并保持护筒垂直；护筒埋设深度是否满足实际需要；在上口是否设置溢浆口，并有防止护筒下窜的措施；护筒周围是否采用粘土对称分层夯实。质量控制要点2、过程控制成孔：钻机就位后和钻孔过程中应检查桩架的垂直度；过程中检查桩架头部滑轮组、回转盘与钻机中心是否保持在同一轴线。成孔施工时，如无特殊情况不得中...
