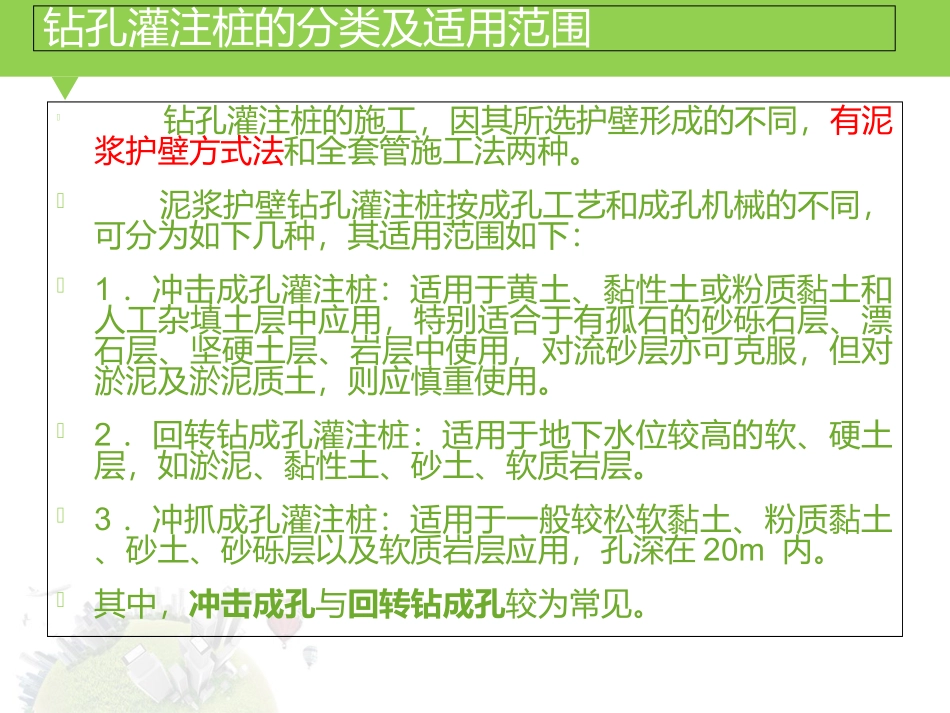

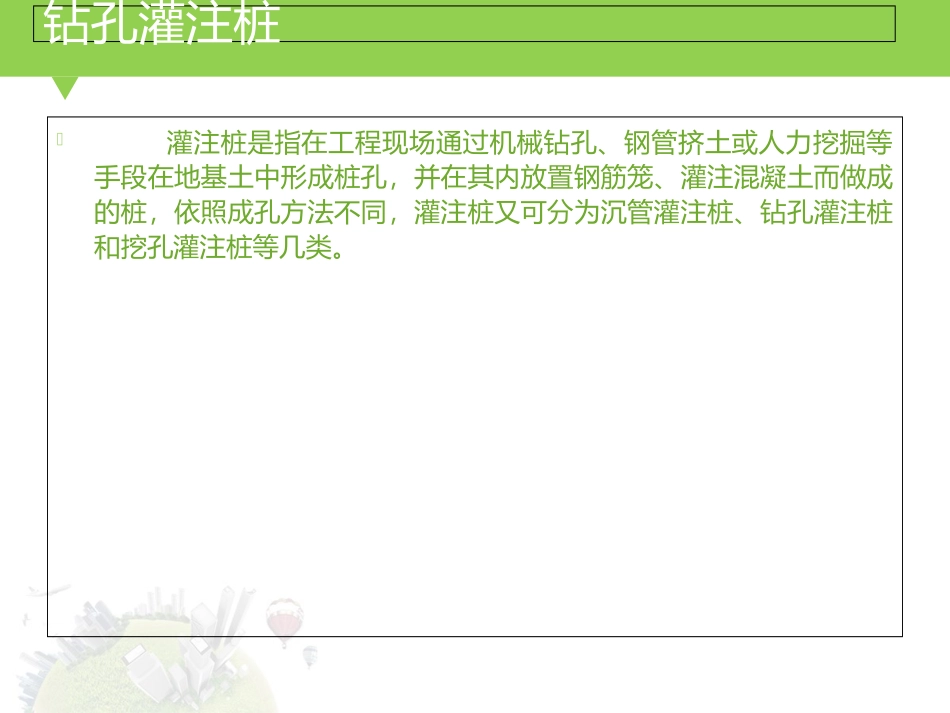

钻孔灌注桩施工钻孔灌注桩灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。钻孔灌注桩的分类及适用范围钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种。泥浆护壁钻孔灌注桩按成孔工艺和成孔机械的不同，可分为如下几种，其适用范围如下：1．冲击成孔灌注桩：适用于黄土、黏性土或粉质黏土和人工杂填土层中应用，特别适合于有孤石的砂砾石层、漂石层、坚硬土层、岩层中使用，对流砂层亦可克服，但对淤泥及淤泥质土，则应慎重使用。2．回转钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、黏性土、砂土、软质岩层。3．冲抓成孔灌注桩：适用于一般较松软黏土、粉质黏土、砂土、砂砾层以及软质岩层应用，孔深在20m内。其中，冲击成孔与回转钻成孔较为常见。冲击钻孔机冲抓钻孔机回转钻孔机（旋挖钻）施工流程平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量施工准备施工准备包括：选择钻机、钻具、场地布置等。钻机是钻孔灌注桩施工的主要设备，可根据地质情况和各种钻孔机的应用条件来选择。钻孔机的安装与定位安装钻孔机基础条件很重要，安装钻孔机的基础如果不稳定，施工中易产生钻孔机倾斜，从而引起桩倾斜和桩偏心等不良影响，因此要求安装地基稳固。对地层较软和有坡度的地基，可用推土机推平，再垫上钢板或枕木加固。为防止桩位不准，施工中很重要的是定好中心位置和正确的安装钻孔机，使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上，以保证钻机的垂直度。钻机位置的偏差不大于2cm。对准桩位后，用枕木垫平钻机横梁，并在塔顶对称于钻机轴线上拉上缆风绳。为保证钻孔过程中，桩位的准确性以及钻孔的垂直度，需在护筒四周埋设护桩（通常为四根护桩），在钻进过程中通过护桩检查钻孔的准确性，以及钻孔的垂直度。钻孔过程中，观察钻头或钻杆中心是否与两线绳交点重合，以判断桩孔是否偏位。护桩护筒线绳埋设护筒钻孔成败的关键是防止孔壁坍塌。当钻孔较深时，在地下水位以下的孔壁土在静水压力下会向孔内坍塌、甚至发生流砂现象。钻孔内若能保持比地下水位高的水头，增加孔内静水压力，能为孔壁、防止坍孔。护筒除起到这个作用外，同时还有隔离地表水、保护孔口地面、固定桩孔位置和钻头导向作用等。施工中护筒要求坚固耐用，不漏水，一般采用钢护筒，其内径应比钻孔直径大200~400mm，每节长度约1.5~3m。护筒位置应埋设准确和稳定，护筒与坑壁之间应用粘土填实，护筒中心与桩位中心之间偏差不得大于50mm，竖直线倾斜度不得超过1%，护筒顶面宜高出施工水位或地下水位2m，高出施工地面0.2~0.3m。泥浆制备钻孔泥浆由水、粘土（膨润土）和添加剂组成。具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用。调制的钻孔泥浆及经过循环净化的泥浆，应根据钻孔方法和地层情况来确定泥浆稠度，泥浆稠度应视地层变化或操作要求机动掌握，泥浆太稀，排渣能力小、护壁效果差；泥浆太稠会削弱钻头冲击功能，降低钻进速度。在回转钻进及冲击反循环钻进中，应保持泥浆比重在1.1～1.4之间，粘度在18～22(s)之间，含砂率<6％，胶体率>95％，以确保钻进效率，并减少孔内事故的发生钻孔钻孔是一道关键工序，在施工中必须严格按照操作要求进行，才能保证成孔质量，首先要注意开孔质量，为此必须对好中线及垂直度，并压好护筒。在施工中要注意不断添加泥浆和抽渣（冲击式用），还要随时检查成孔是否有偏斜现象。采用冲击式或冲抓式钻机施工时，附近土层因受到震动而影响邻孔的稳固。所以钻好的孔应及时清孔，下放钢筋笼和灌注水下混凝土。钻孔的顺序也应该事先规划好，既要保证下一个桩孔的施工不影响上一个桩孔，又要使钻机的移动距离不要过远和相互干扰。一般采用跳桩法钻孔，若必须邻桩施工时，...
