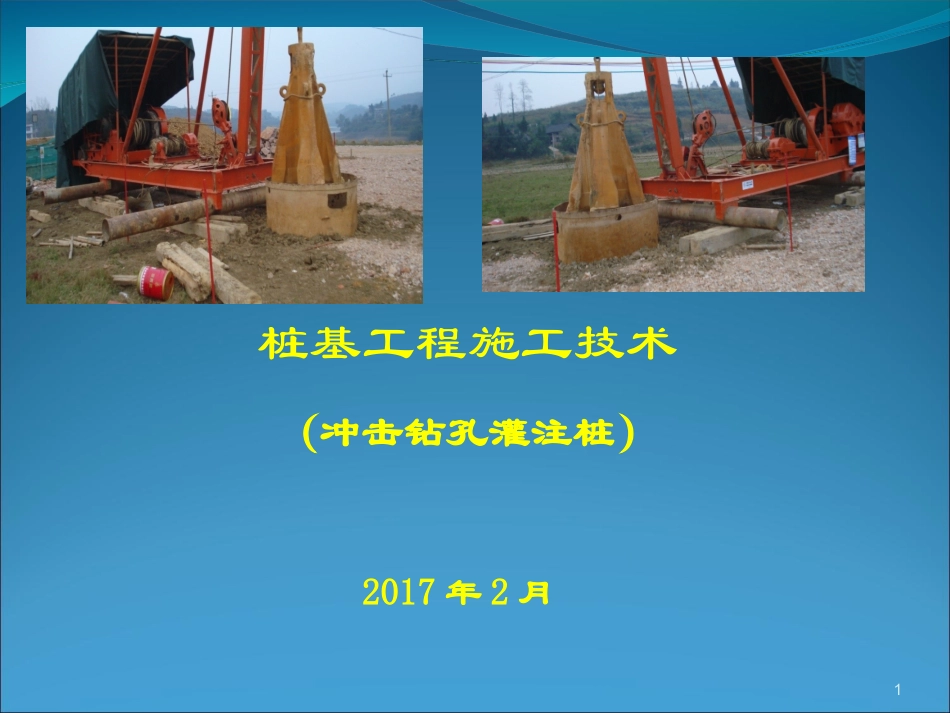

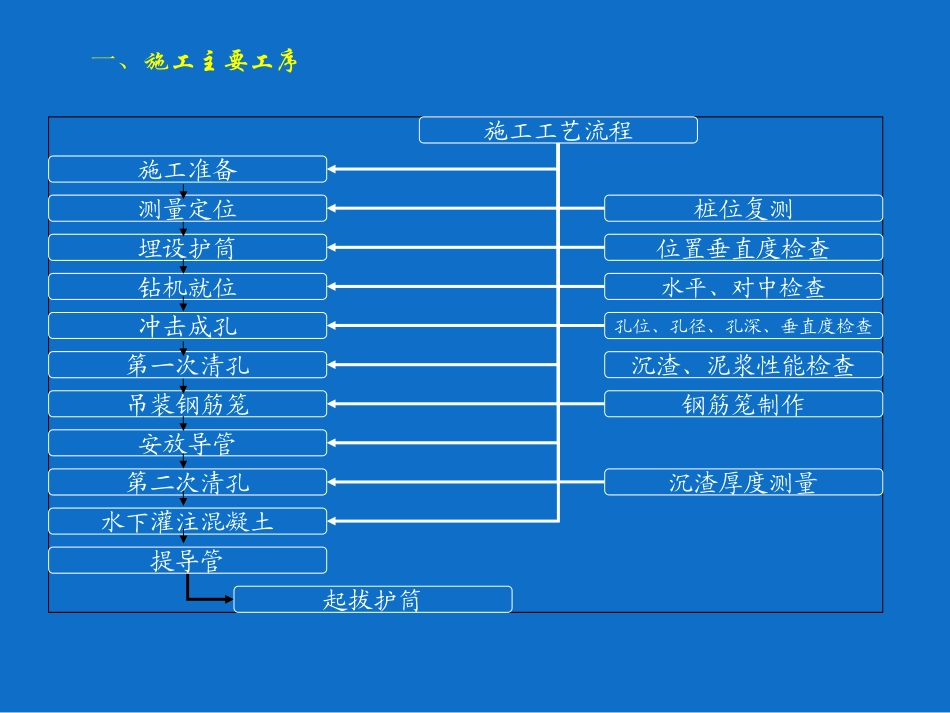

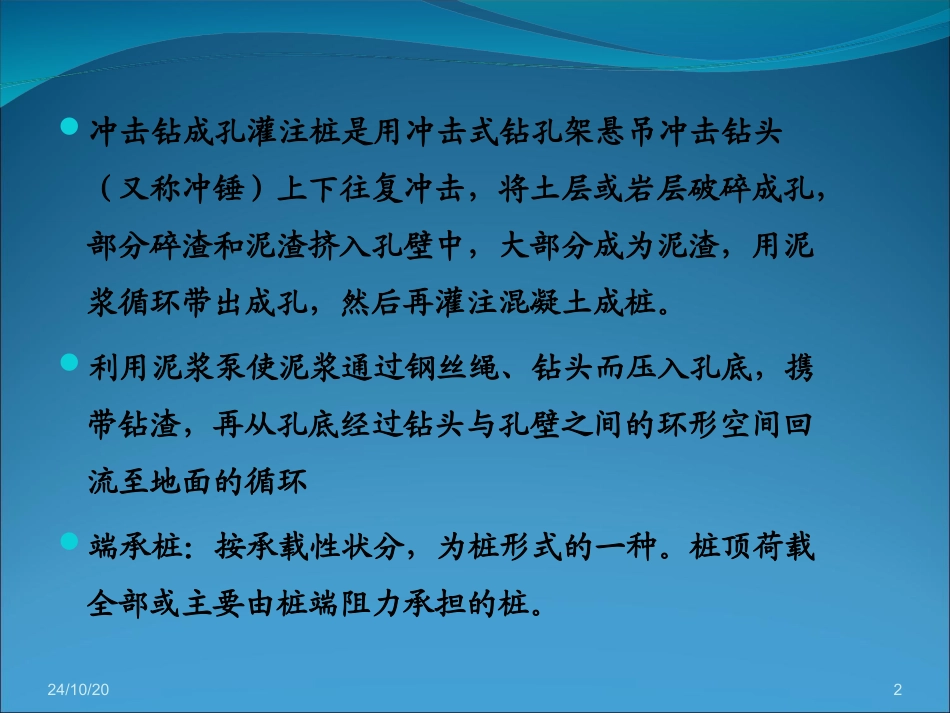

桩基工程施工技术（冲击钻孔灌注桩）2017年2月124/10/202冲击钻成孔灌注桩是用冲击式钻孔架悬吊冲击钻头（又称冲锤）上下往复冲击，将土层或岩层破碎成孔，部分碎渣和泥渣挤入孔壁中，大部分成为泥渣，用泥浆循环带出成孔，然后再灌注混凝土成桩。利用泥浆泵使泥浆通过钢丝绳、钻头而压入孔底，携带钻渣，再从孔底经过钻头与孔壁之间的环形空间回流至地面的循环端承桩：按承载性状分，为桩形式的一种。桩顶荷载全部或主要由桩端阻力承担的桩。一、施工主要工序施工工艺流程施工准备测量定位桩位复测埋设护筒位置垂直度检查钻机就位水平、对中检查冲击成孔孔位、孔径、孔深、垂直度检查第一次清孔沉渣、泥浆性能检查吊装钢筋笼钢筋笼制作安放导管第二次清孔沉渣厚度测量水下灌注混凝土提导管起拔护筒二、埋设护筒1、护筒的作用固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。2、护筒的制作要求2.1护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。钢护筒厚4~8mm，钢筋混凝土护筒厚8~10cm。护筒上部设1～2个溢浆孔，②护筒的内径比钻孔桩设计直径稍大。用冲击钻钻孔的宜加大30～40厘米。4三、制备泥浆制备泥浆1、泥浆的制备1.1在黏土中可在孔内加入清水用原土造浆1.2其他土中成孔时，应选用高塑形黏土或膨润土1.3泥浆的浓度应控制适当，注入干净泥浆的相对密度应控制在1.1～1.5，排出的泥浆的相对密度宜为1.2到1.4.2、泥浆的作用：2.1护壁、携砂排土、切土润滑、冷却钻头等，其中以护壁为主。2.2在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。5四、钻架与钻机就位钻架与钻机就位6钻机安放在枕木上，必须平整、稳固，确保施工中不移位、不倾斜；钻头中心与护筒中心误差不得大于20mm，钻孔时，孔内泥浆面高出地下水位1m以上，当受地下水位涨落影响时应高出地下水位1.5m以上，或不低于自然地面。7冲击式钻机能适应各种不同地质情况，特别是卵石层中钻孔，冲击式钻机较之其它型式钻机适应性强。同时，用冲击式钻机成孔，孔壁四周形成一层密实的土层，对稳定孔壁，提高桩基承载能力，均有一定作用。冲锤（如图所示）有各种形状，但它们的冲刃大多是十字形的。五、钻孔及第一次清孔钻孔及第一次清孔1、开锤前，护筒内必须加入足够的粘土和水，然后边冲击边加粘土造浆，以保证粘土造浆护壁的可行性。2、采用钻孔的粘土造浆，成孔过程中要及时加水调整好泥浆比重：≤1.25；粘度：18-20S；含砂率：≤6％。3、定界面、终孔验收。在钻进过程中对照岩土工程勘察报告，进入中风化凝灰岩时施工单位技术员要查看岩样，自查符合要求后再上报监理、甲方定界面，验终孔。验收时从捞取的钻渣中取出样品，查明岩样并填写岩层深度、取样时间等标签，标签填写好后装袋保留。24/10/2010技术员用测绳测试成孔深度24/10/201118-22s24/10/20121.02-1.124/10/2013泥浆含砂率测定测定方法：①在玻璃量筒内加入泥浆（20毫升或40毫升），再加入适量水不超过160毫升，用手指盖住筒口，摇匀，倒入过滤筒内，边倒边用水冲洗，直到泥浆冲洗干净，网上仅有砂子为止。②将漏斗放在玻璃量筒上，过滤筒倒置在漏斗上，用水把砂子冲入玻璃量筒内，等砂子沉淀到底部细管后，读出含砂量体积，计算出砂子体积的百分含量。24/10/2014检孔器孔径、孔形和倾斜度宜采用专用仪器测定，当缺乏专用仪器时，可采用外径为钻孔桩钢筋笼直径加100mm(不得大于钻头直径)，长度为4~6倍外径的钢筋检孔器吊人钻孔内检测。六、安放钢筋笼清孔后应立即安放钢筋笼、浇混凝土。钢筋笼一般都在工地制作，制作时要求主筋环向均匀布置，箍筋直径及间距、主筋保护层、加劲箍的间距等均应符合设计要求。分段制作的钢筋笼，其接头采用焊接且应符合施工及验收规范的规定。为了防止钢筋笼变形，可在钢筋笼上每隔2m设置一道加强箍，并在钢筋笼内每隔3—4m装一个可拆卸的十字形临时加...
