计算机网络实验之ICMP协议数据包格式VIP免费

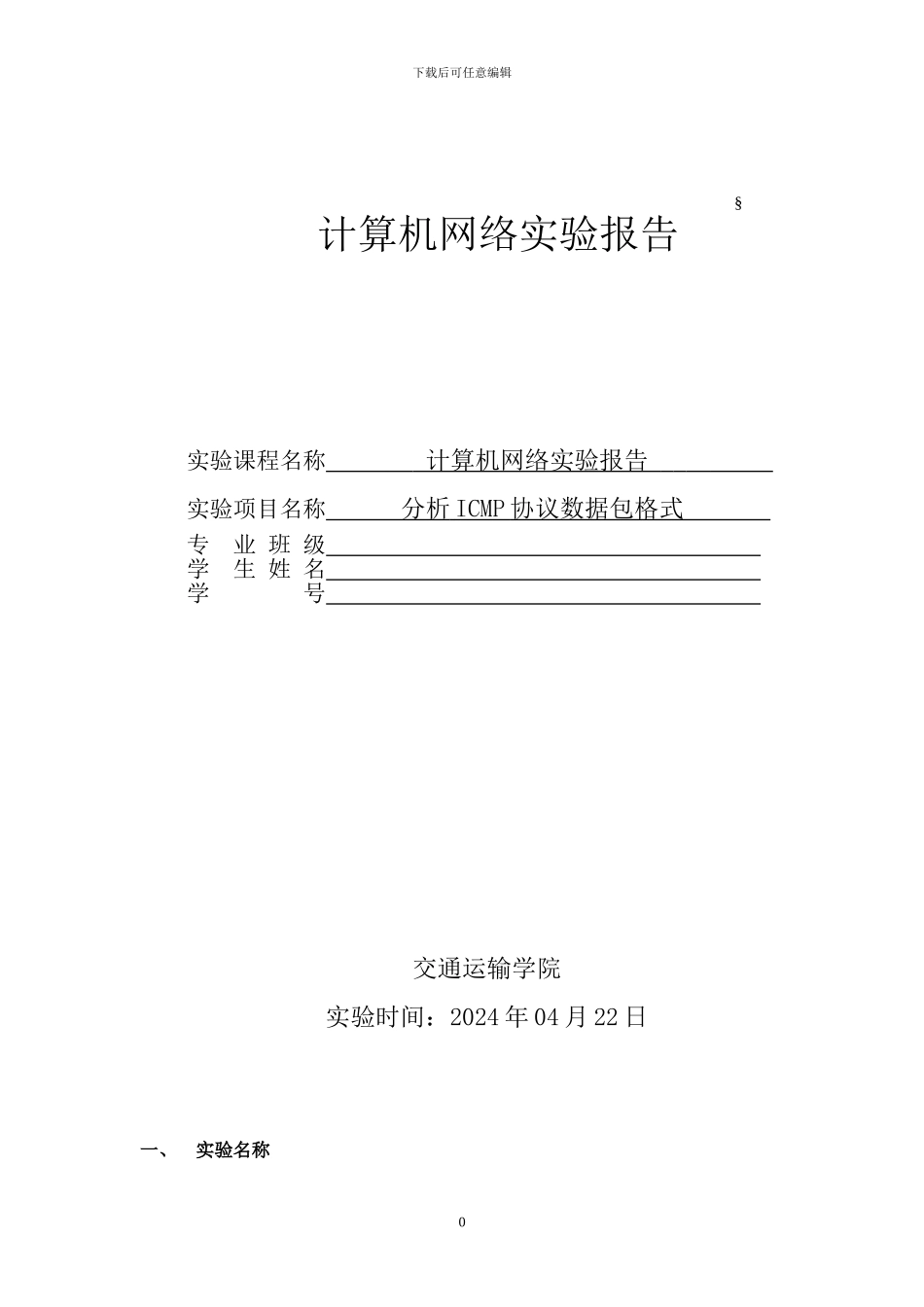

计算机网络实验之ICMP协议数据包格式_第1页
1/14

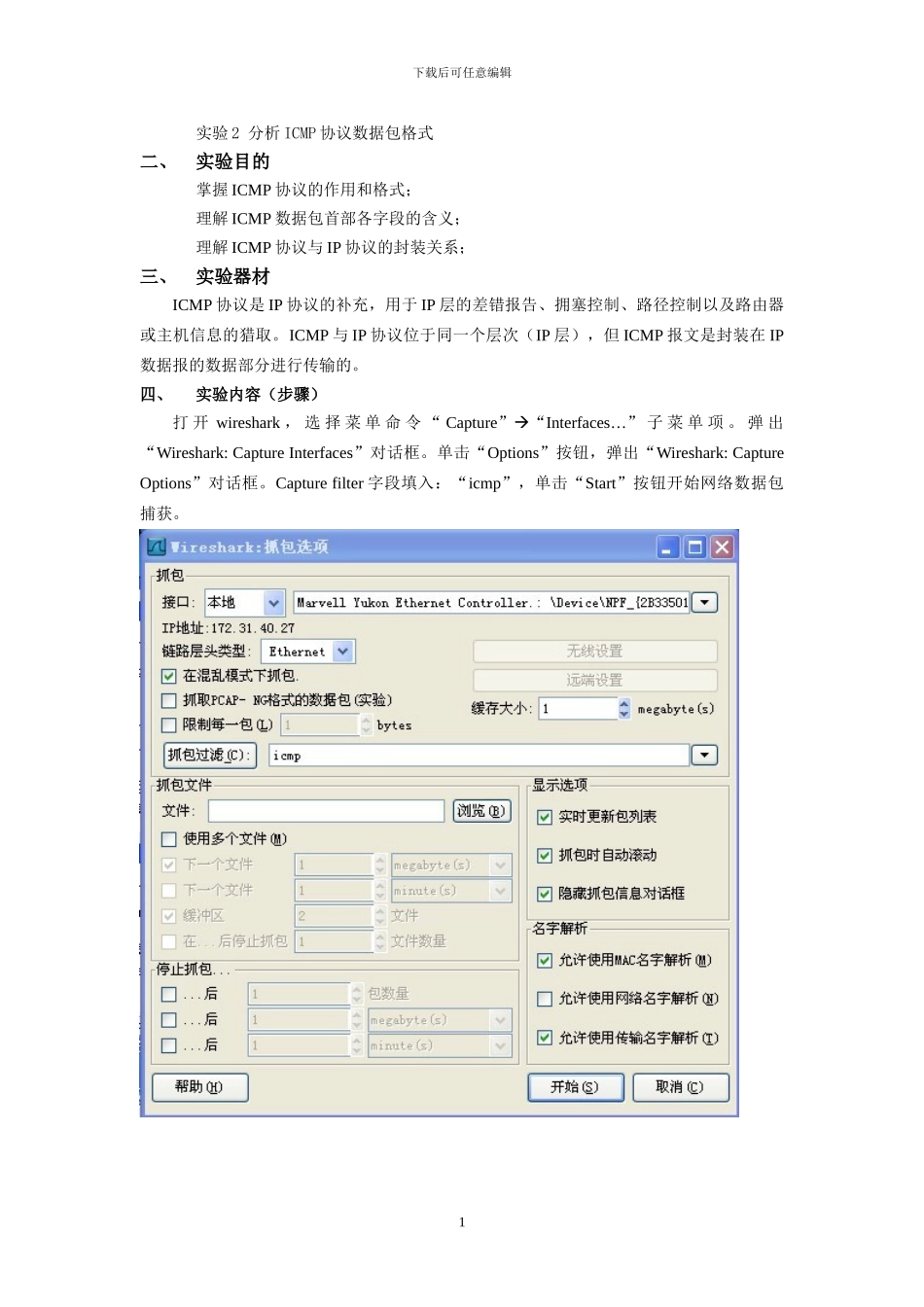

计算机网络实验之ICMP协议数据包格式_第2页
2/14

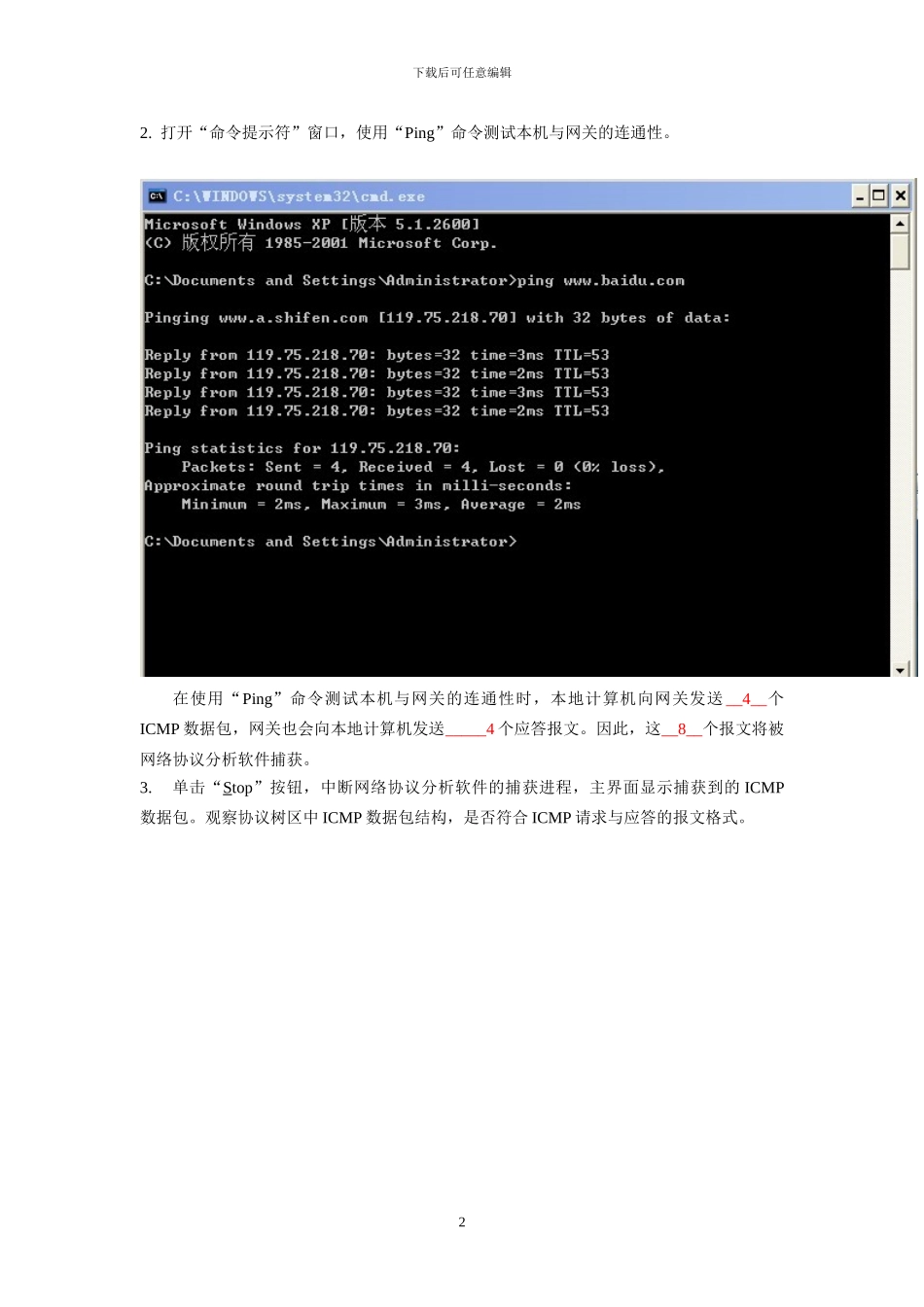

计算机网络实验之ICMP协议数据包格式_第3页
3/14
下载后可任意编辑计算机网络实验报告§实验课程名称 计算机网络实验报告 实验项目名称 分析 ICMP 协议数据包格式 专 业 班 级 学 生 姓 名 学 号 交通运输学院实验时间:2024 年 04 月 22 日一、实验名称0下载后可任意编辑实验 2 分析 ICMP 协议数据包格式二、实验目的掌握 ICMP 协议的作用和格式;理解 ICMP 数据包首部各字段的含义;理解 ICMP 协议与 IP 协议的封装关系;三、实验器材ICMP 协议是 IP 协议的补充,用于 IP 层的差错报告、拥塞控制、路径控制以及路由器或主机信息的猎取。ICMP 与 IP 协议位于同一个层次(IP 层),但 ICMP 报文是封装在 IP数据报的数据部分进行传输的。 四、实验内容(步骤)打 开 wireshark , 选 择 菜 单 命 令 “ Capture”“Interfaces…” 子 菜 单 项 。 弹 出“Wireshark: Capture Interfaces”对话框。单击“Options”按钮,弹出“Wireshark: Capture Options”对话框。Capture filter 字段填入:“icmp”,单击“Start”按钮开始网络数据包捕获。1下载后可任意编辑2. 打开“命令提示符”窗口,使用“Ping”命令测试本机与网关的连通性。在使用“Ping”命令测试本机与网关的连通性时,本地计算机向网关发送 __4__个ICMP 数据包,网关也会向本地计算机发送_____4 个应答报文。因此,这__8__个报文将被网络协议分析软件捕获。3.单击“Stop”按钮,中断网络协议分析软件的捕获进程,主界面显示捕获到的 ICMP数据包。观察协议树区中 ICMP 数据包结构,是否符合 ICMP 请求与应答的报文格式。2下载后可任意编辑3下载后可任意编辑ICMP(Internet Control Message Protocol,因特网控制报文协议)类型(1 个字节):8,表示是一个 ICMP 回显请求报文; 代码:0,表示网络不可达; 校验和:表示 ICMP 的 0x4a5b;使用 IP 校验和的算法。 4下载后可任意编辑标识:0x0001 序列号:768 (0x0300),每一个 ICMP 回显报文都有一个序列号且是递增的 数据:表示是一个 32 字节的数据观察协议树区中 ICMP 数据包结构,可以得知是符合 ICMP 请求与应答的报文格式。ICMP报文由首部和数据段组成。首部为定长的 8 个字节,前 4 个字节是通用部分,后 4 个字节随报文类型的不同有所差异。ICMP 报文的一般格式如图所示。4.重新开始网络数据包捕获进程,在“命令提示符”窗口中使用“Tracert”命令,停止网络...
