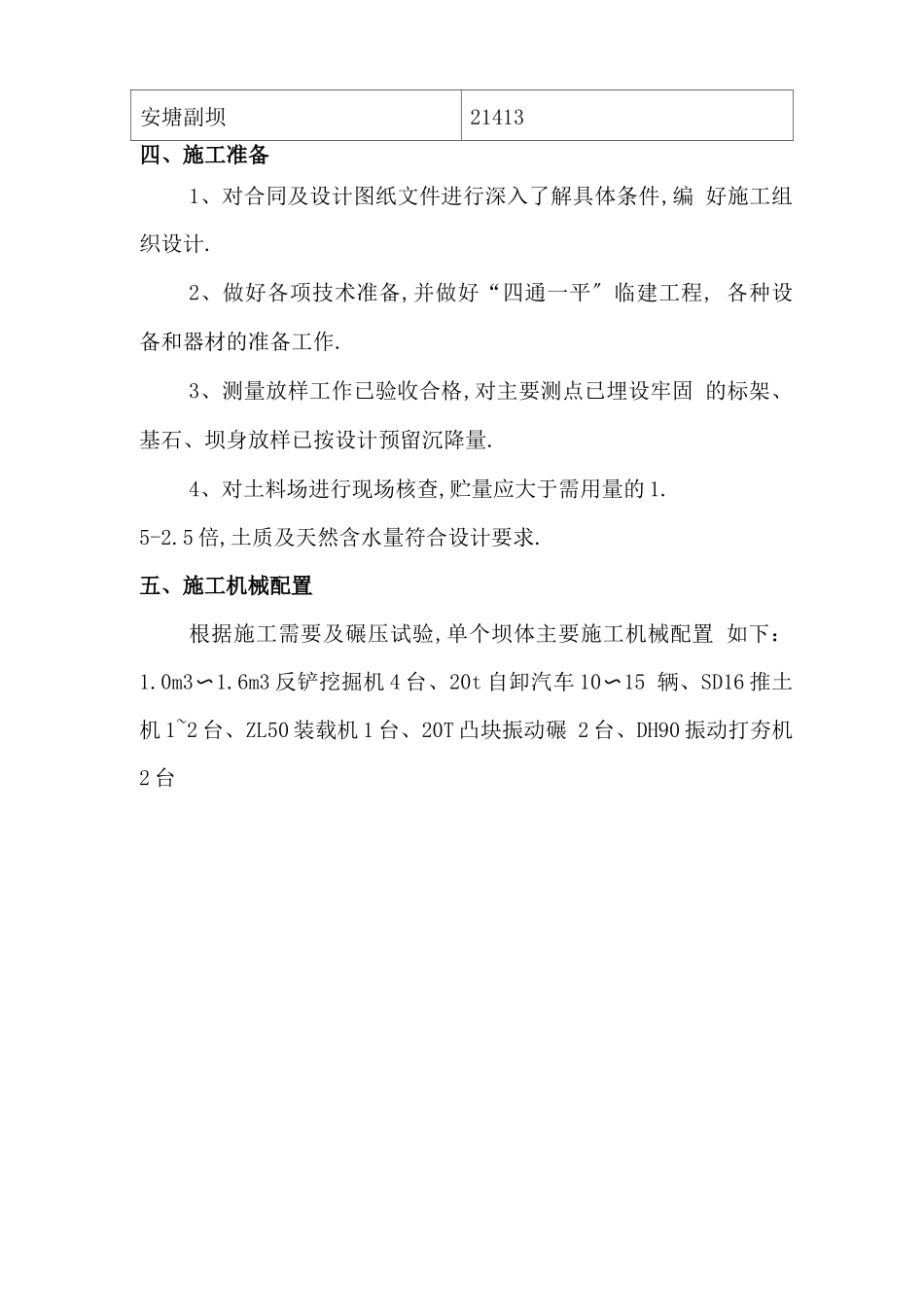

目录一、工程简况 2二、弓 I 用标准 2三、坝体土方填筑工程量 2四、施工准备 3五、施工机械配置 3六、土方填筑施工程序 4七、坝体土料碾压试验 5八、土方填筑施工方法 5一、工程简况黄章水库为新建水库枢纽工程,位于兴业县大平山镇高 良村上游约 2km 处.主坝距兴业县城区 22km,距玉林市城区 33km,是一座以供水为主兼顾灌溉的中型水利工程.水库控 制集雨面积 14.56k tf, 其中水库本身集雨面积 6.15k tf, 引水集雨面积 8.41k tf,总库容 2811万 m3.黄章水库建成 后向兴业城区及周边村镇供水,供水规模 8.37 万m3/d,水 库工程由主坝〔1 座〕、副坝〔5 座〕、放水隧洞〔2 条〕、库 外引水、供水管路等组成.大坝土方填筑分别为：1 座主坝,副坝 5 座.二、引用标准?碾压式土石坝施工技术标准?DL T 5129 —2021?水利水电工程施工测量标准?SL5 2 —2021?水利水电工程单元工程施工质量验收评定标准-土石方工 程?SL631-2021三、坝体土方填筑工程量工程名称填土方量〔m3〕黄章水库主体工程504231池容塘一副坝27993池容塘二副坝162952池容塘三副坝68087水鸡塘副坝75883安塘副坝21413四、施工准备1、对合同及设计图纸文件进行深入了解具体条件,编 好施工组织设计.2、做好各项技术准备,并做好“四通一平〞临建工程, 各种设备和器材的准备工作.3、测量放样工作已验收合格,对主要测点已埋设牢固 的标架、基石、坝身放样已按设计预留沉降量.4、对土料场进行现场核查,贮量应大于需用量的 1.5-2.5 倍,土质及天然含水量符合设计要求.五、施工机械配置根据施工需要及碾压试验,单个坝体主要施工机械配置 如下：1.0m3〜1.6m3 反铲挖掘机 4 台、20t 自卸汽车 10〜15 辆、SD16 推土机 1~2 台、ZL50 装载机 1 台、20T 凸块振动碾 2 台、DH90 振动打夯机2 台六、土方填筑施工程序施工工艺流程准备工作土场土样试验、土场排水坝身施工放样七、坝体土料碾压试验土料压实是限制土方回填施工质量的关键工序,我工程 部以对土料进行碾压试验,根据试验结果,选用最优含水率 限制在 15.01, ±2%〜3%的土料,采用推土机推平,铺土 50cm 厚,20t 振动碾碾压 6 遍确定为施工碾压参数.八、土方填筑施工方法施工道路基 f ?|1清基土方运输1、土方填筑坝基开挖土方填筑区域上部表土按设计图纸深度范围采用反铲 挖掘机集中去除,清理边界应在设计基面线外 50cm.清理的 废料运至弃土场堆放.2、填筑基面验收及处理土方...
