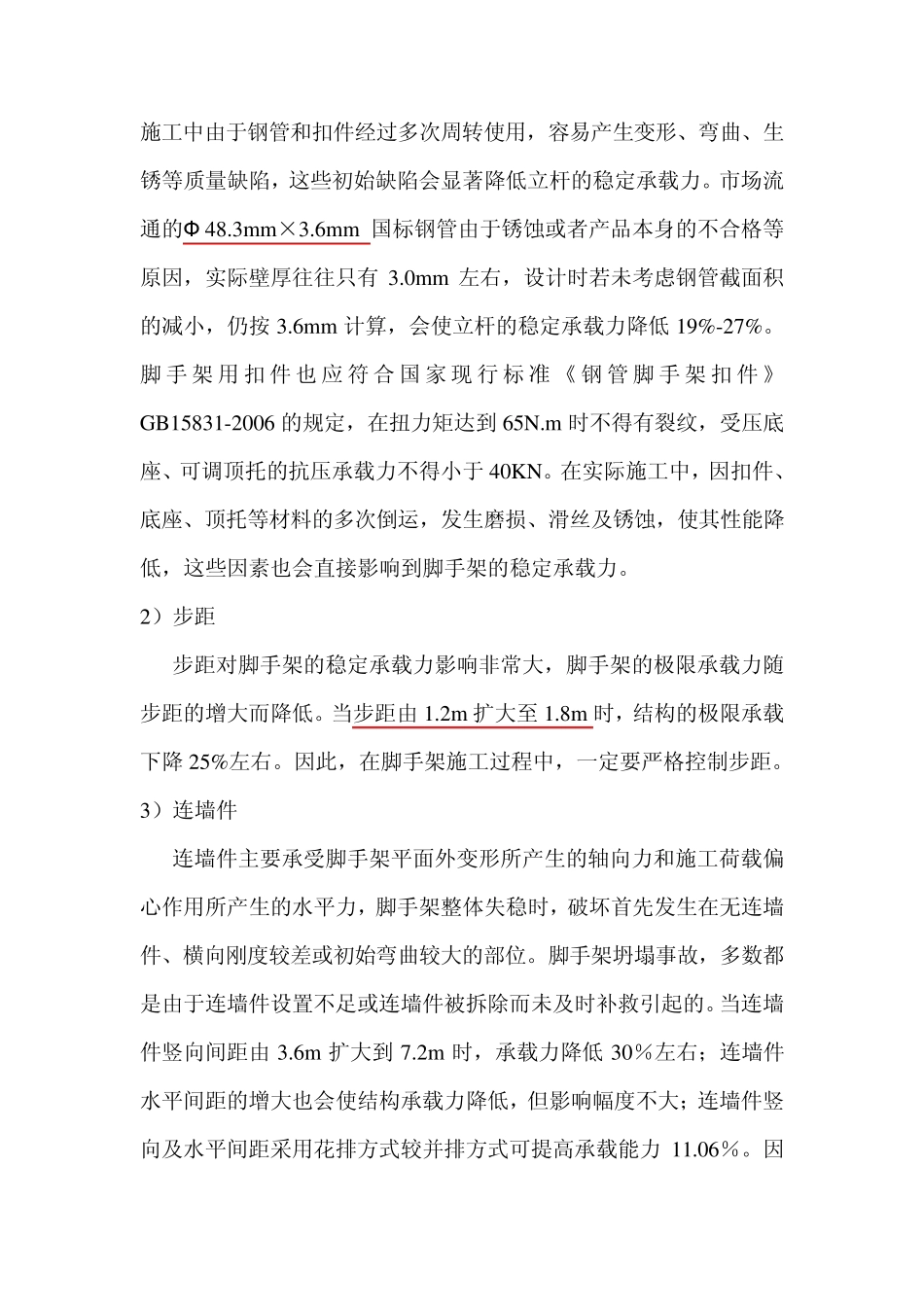

1、引言 在建筑工程中，脚手架工程是必不可少的临时设施，对建筑建筑施工的进度、工作效率有直接影响；对工程质量有直接影响；对建筑工人的人身安全是至关重要的。因此脚手架工程在建筑施工中的重要性是不可忽视的，当然建筑工程中脚手架的搭设及安全要求是有具体的规范要求的，今天大家一起就最新的《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）中的搭设要求及安全管理进行详细的学习。 1.1 建筑工程脚手架的发展背景 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于 1986 年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于 1993 年定稿上报，2001 年修改后批准实施。 规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。 和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。 施工现场高大支架和模板工程数量增多，事故频发。在技术上亟待给予指导和规范。 2005 年开 始对 《建 筑施 工扣 件式钢 管脚 手架 安全技 术规 范》（JGJ130-2001）规范的修订工作。 1.2 脚手架的坍塌的危害及后果 建筑施工脚手架的安全管理是建筑项目安全管理的重中之重，一旦出现倾斜或坍塌事故后果的不堪设想的，从以往的脚手架坍塌事故分析中可以看出脚手架坍塌造成的群死、群伤数字的触目惊心的。图1 为 2013 年 11 月湖北某工地发生脚手架坍塌事故，事故造成 3 人死亡，多人被埋获救，10 余部车辆被砸坏。图二为 2011 年 9 月 10 日发生在西安市未央区的在建 30 层高楼外架手架坍塌的事故现场，事故造成 10 人死亡，5 人重伤，12 人轻伤。脚手架的坍塌事故对建筑项目造成直接的经济损失，对部分建筑工人的家庭造成了无法磨灭的伤痛。 2.扣件式脚手架的作用、分类、构造 2.1 脚手架的基本构造要求： 1）宽度应满足工人操作、材料堆置和运输的需要，脚手架的宽度一般为 1.5-2.0m ； 2）保证有足够的强度、刚度和稳定性； 3）构造简单，搭拆方便； 4）便于搬运，能够多次周转使用。 2.2 影响脚手架结构承载力的主要因素： 1）材质 扣件式钢管脚手架的主要材料是钢管和扣件，这些材料是符合国家规范要求和质量标准的，将直接影响架体的稳定性和承载力。脚手架用钢管应采用现行国家标准《直缝电焊钢管》GB/T 12793或《低压流体输送用焊接钢管》GB/T 3091中规...
