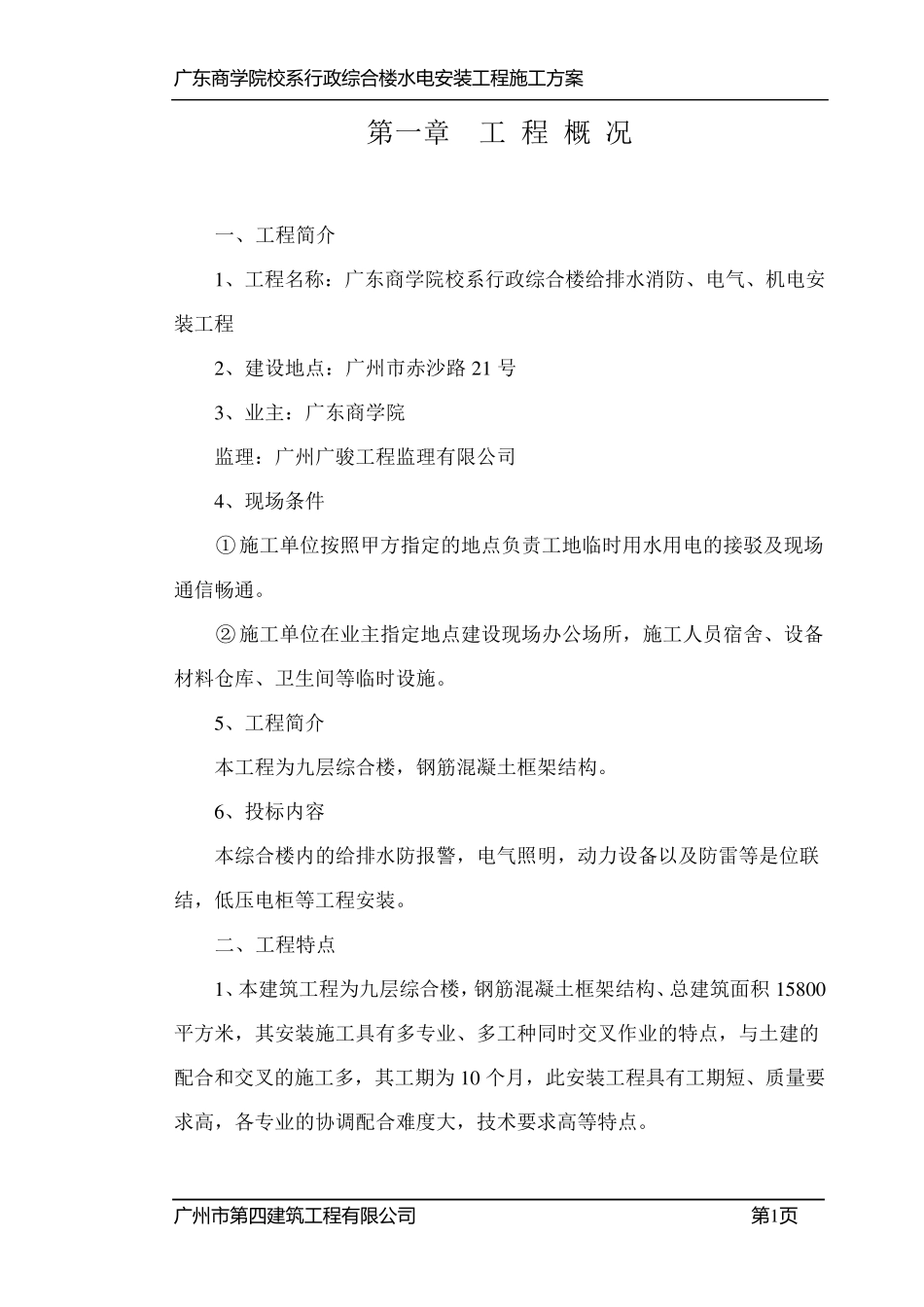

广 东商学院校系行政综合楼水电安装工程施工方案 广 州市第四建筑工程有限公司 第1 页 第一章 工 程 概 况 一、工程简介 1 、工程名称：广东商学院校系行政综合楼给排水消防、电气、机电安装工程 2 、建设地点：广州市赤沙路2 1 号 3 、业主：广东商学院 监理：广州广骏工程监理有限公司 4 、现场条件 ① 施工单位按照甲方指定的地点负责工地临时用水用电的接驳及现场通信畅通。 ② 施工单位在业主指定地点建设现场办公场所，施工人员宿舍、设备材料仓库、卫生间等临时设施。 5 、工程简介 本工程为九层综合楼，钢筋混凝土框架结构。 6 、投标内容 本综合楼内的给排水防报警，电气照明，动力设备以及防雷等是位联结，低压电柜等工程安装。 二、工程特点 1 、本建筑工程为九层综合楼，钢筋混凝土框架结构、总建筑面积1 5 8 0 0平方米，其安装施工具有多专业、多工种同时交叉作业的特点，与土建的配合和交叉的施工多，其工期为 1 0 个月，此安装工程具有工期短、质量要求高，各专业的协调 配合难 度 大 ，技 术 要求高等特点。 广 东商学院校系行政综合楼水电安装工程施工方案 广 州市第四建筑工程有限公司 第2页 第二章 编制依据及标准 一、编制依据 1、业主提供的招标文件及成套图纸； 2、根据现场的实际情况结合我们长期施工的经验； 3、当地政府的有关规定。 二、采用的规范及标准 1、《给排水管道工程施工及验收规范》（GB50268—P7）； 2、《采暖与卫生工程及验收规范》（GBJ242—82）； 3、《通用规定》（TJ231（—）—75）； 4、《压缩机、风机、泵，设备安装》（JBT29—P6）； 5、《现场设备、工业管道焊接工程施工及验收规范》（（HGJ229—P1）； 6、《全国通用给水标准图集》； 7、《电气装置安装工程施工及验收规范》（GBJ232）； 8、《电气装置安装工程盘柜及二次线路施工及验收规范》（GBJ171—P2）； 9、《民用建筑照明设计指南》； 10、《火灾自动报警系统施工验收规范》（GB50166—P2）。 广 东商学院校系行政综合楼水电安装工程施工方案 广 州市第四建筑工程有限公司 第3页 第三章 主要实际工程量 一、综合楼给排水 1、PP—R 给水管：DN180—DN15 数量1950 米； 2、阀门：DN100—DN15 数量320 个； 3、UPVC 排水管：Dg100—Dg25 数量4200 米； 4、蹲式大便器：数量180 套； 5、台式洗脸盆：数量104 组； 6、台式小便器：数量24 ...
