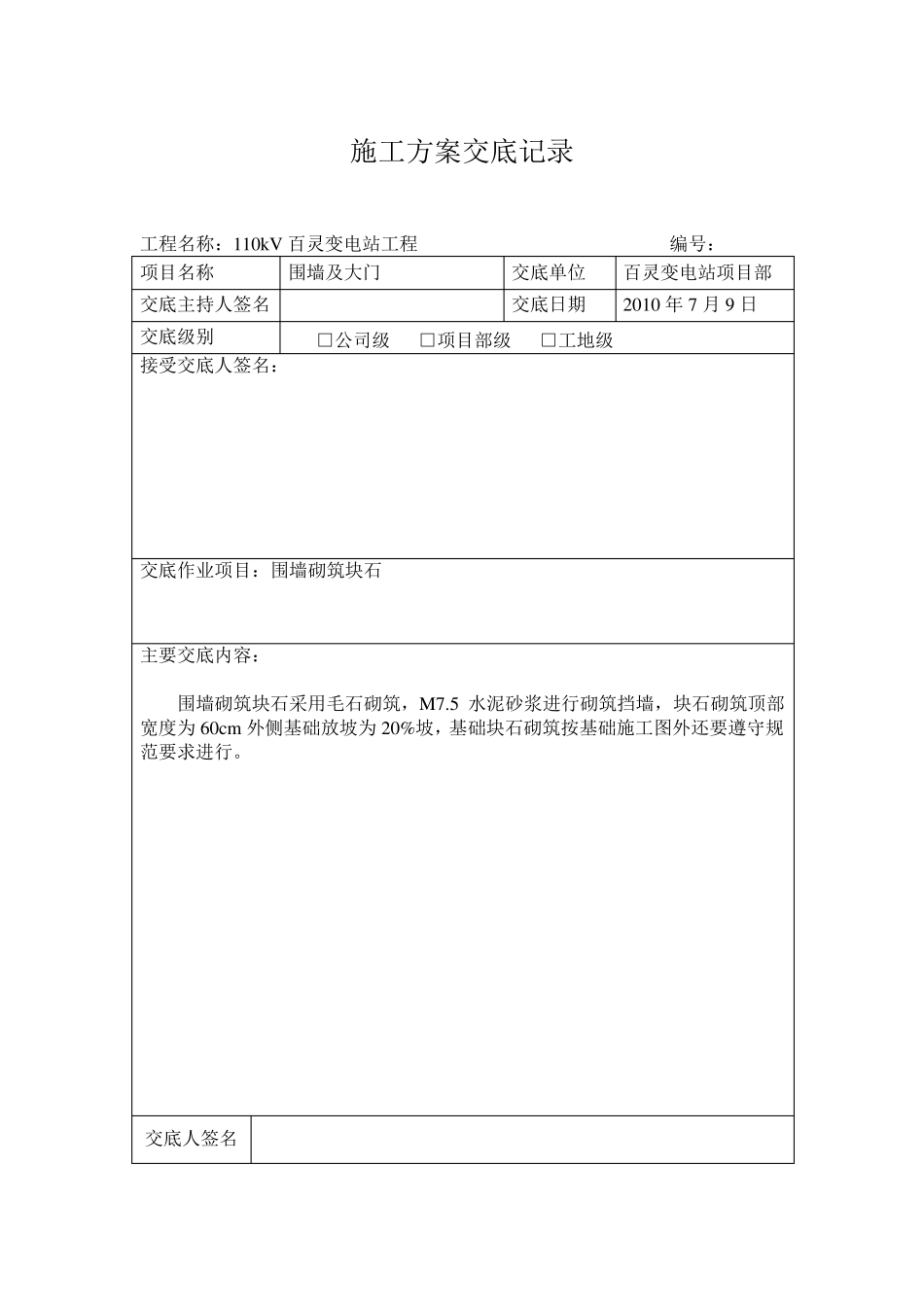

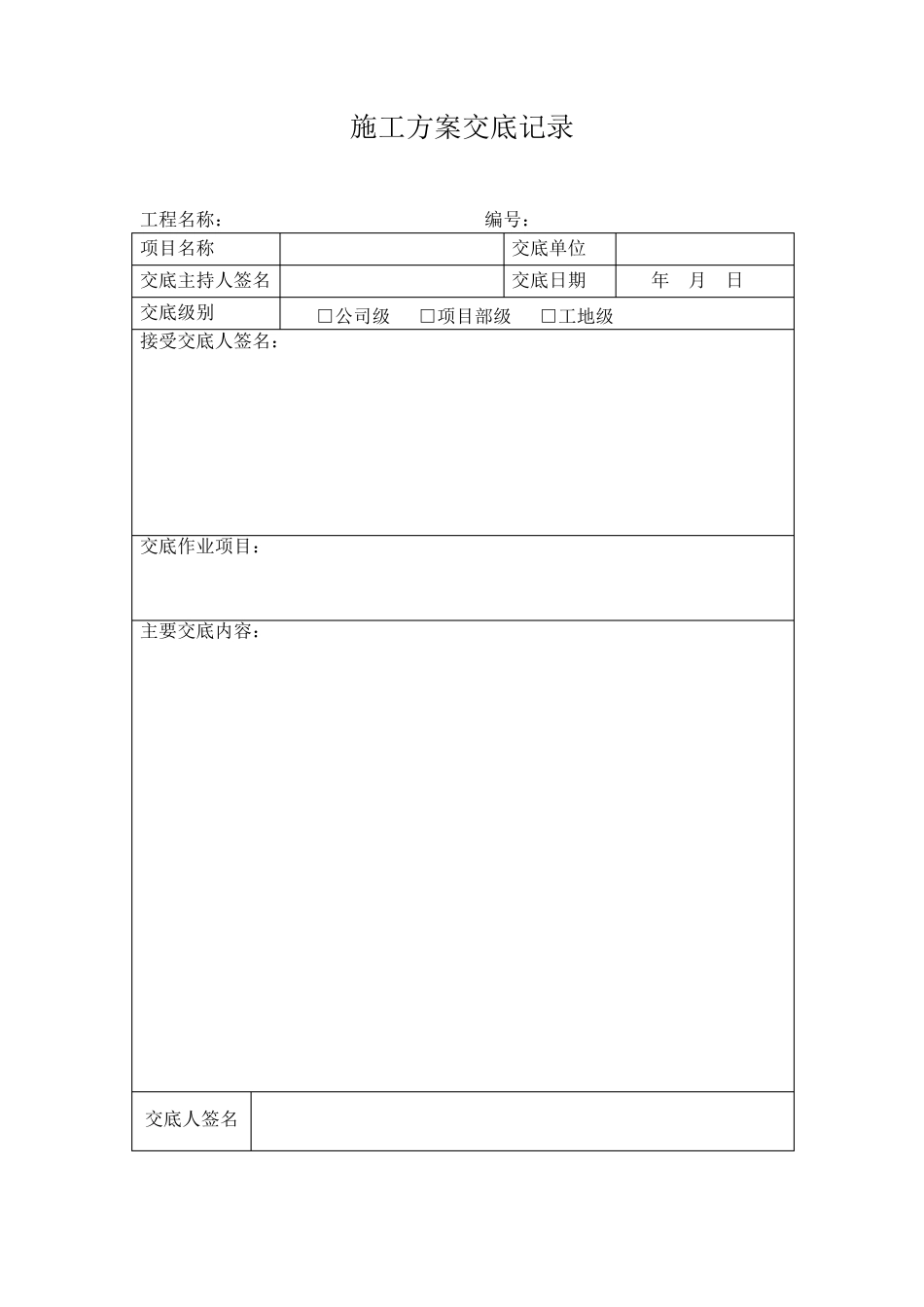

施工方案交底记录 工程名称： 编号： 项目名称 交底单位 交底主持人签名 交底日期 年 月 日 交底级别 □公司级 □项目部级 □工地级 接受交底人签名： 交底作业项目： 主要交底内容： 交底人签名 施工方案交底记录 工程名称：110kV 百灵变电站工程 编号： 项目名称 围墙及大门 交底单位 百灵变电站项目部 交底主持人签名 交底日期 2010 年7 月9 日 交底级别 □公司级 □项目部级 □工地级 接受交底人签名： 交底作业项目：围墙砌筑块石 主要交底内容： 围墙砌筑块石采用毛石砌筑，M7
5 水泥砂浆进行砌筑挡墙，块石砌筑顶部宽度为 60cm 外侧基础放坡为 20%坡，基础块石砌筑按基础施工图外还要遵守规范要求进行

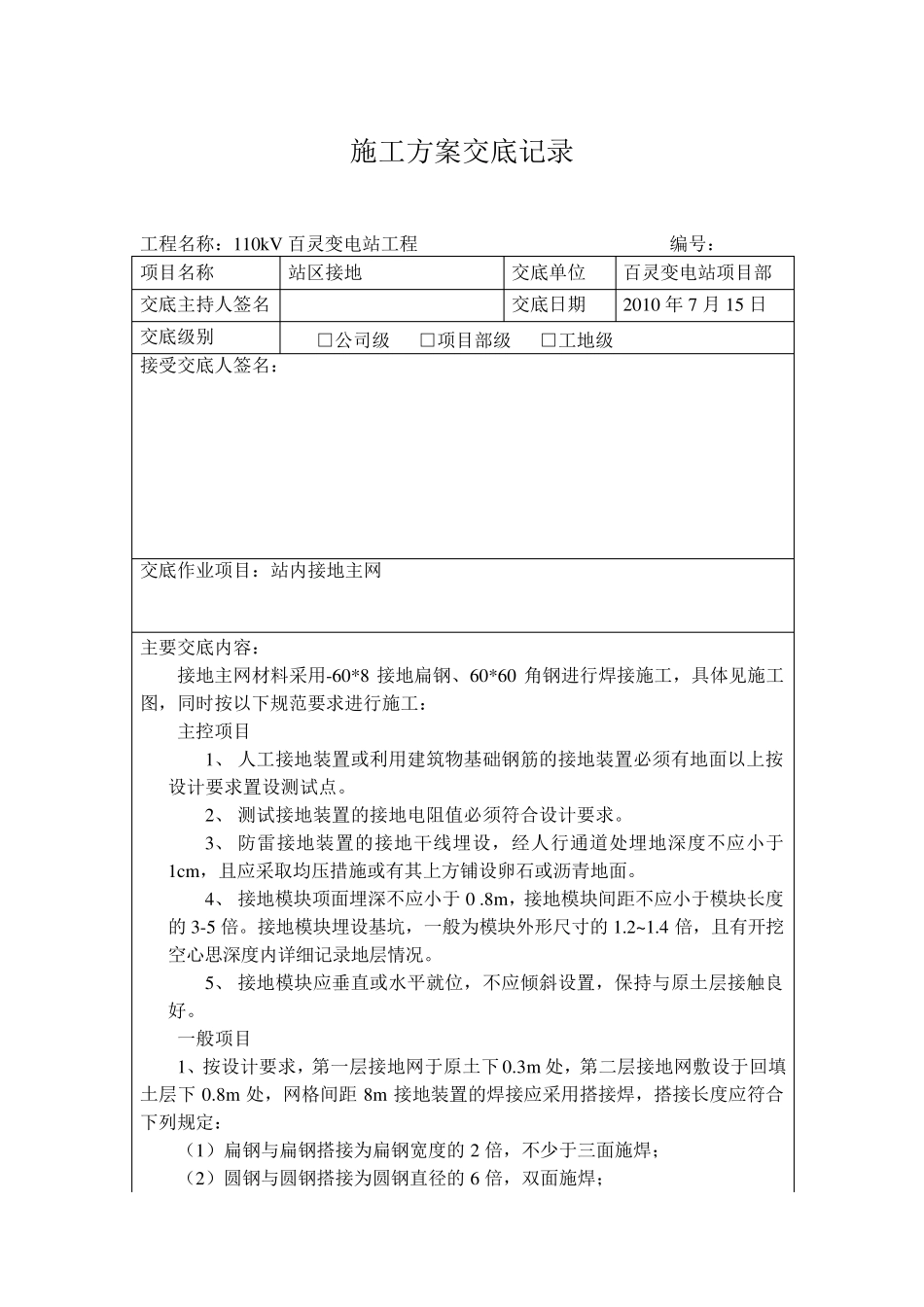

交底人签名 施工方案交底记录 工程名称：110kV 百灵变电站工程 编号： 项目名称 站区接地 交底单位 百灵变电站项目部 交底主持人签名 交底日期 2010 年7 月15 日 交底级别 □公司级 □项目部级 □工地级 接受交底人签名： 交底作业项目：站内接地主网 主要交底内容： 接地主网材料采用-60*8 接地扁钢、60*60 角钢进行焊接施工，具体见施工图，同时按以下规范要求进行施工： 主控项目 1、 人工接地装置或利用建筑物基础钢筋的接地装置必须有地面以上按设计要求置设测试点
2、 测试接地装置的接地电阻值必须符合设计要求
3、 防雷接地装置的接地干线埋设，经人行通道处埋地深度不应小于1cm，且应采取均压措施或有其上方铺设卵石或沥青地面
4、 接地模块项面埋深不应小于 0
8m，接地模块间距不应小于模块长度的 3-5 倍
接地模块埋设基坑，一般为模块外形尺寸的 1
4 倍，且有开挖空心思深度内详细记录地层情况
5、 接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好
一般项目 1、按设计要求，第一层接地网于原土下 0
