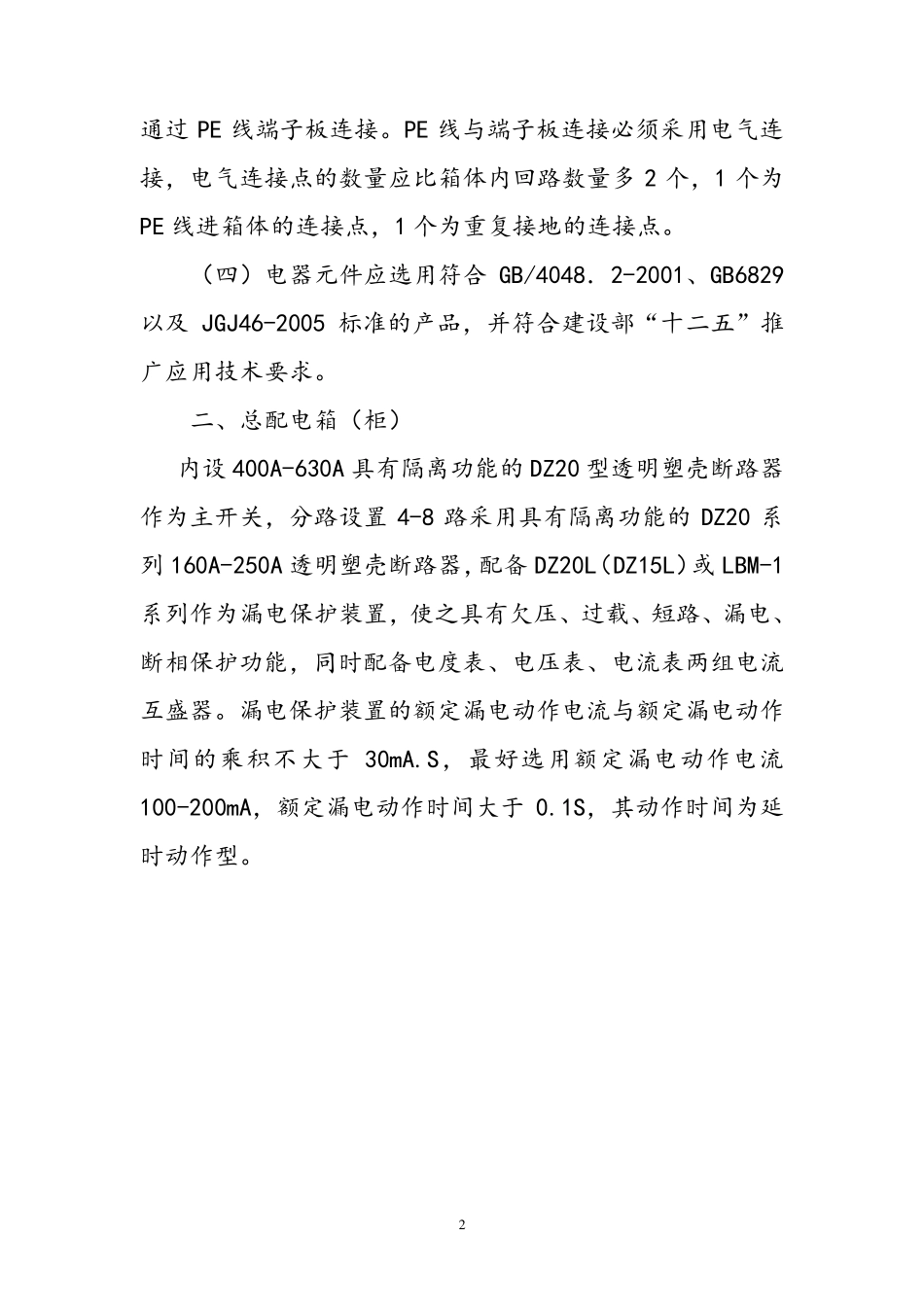

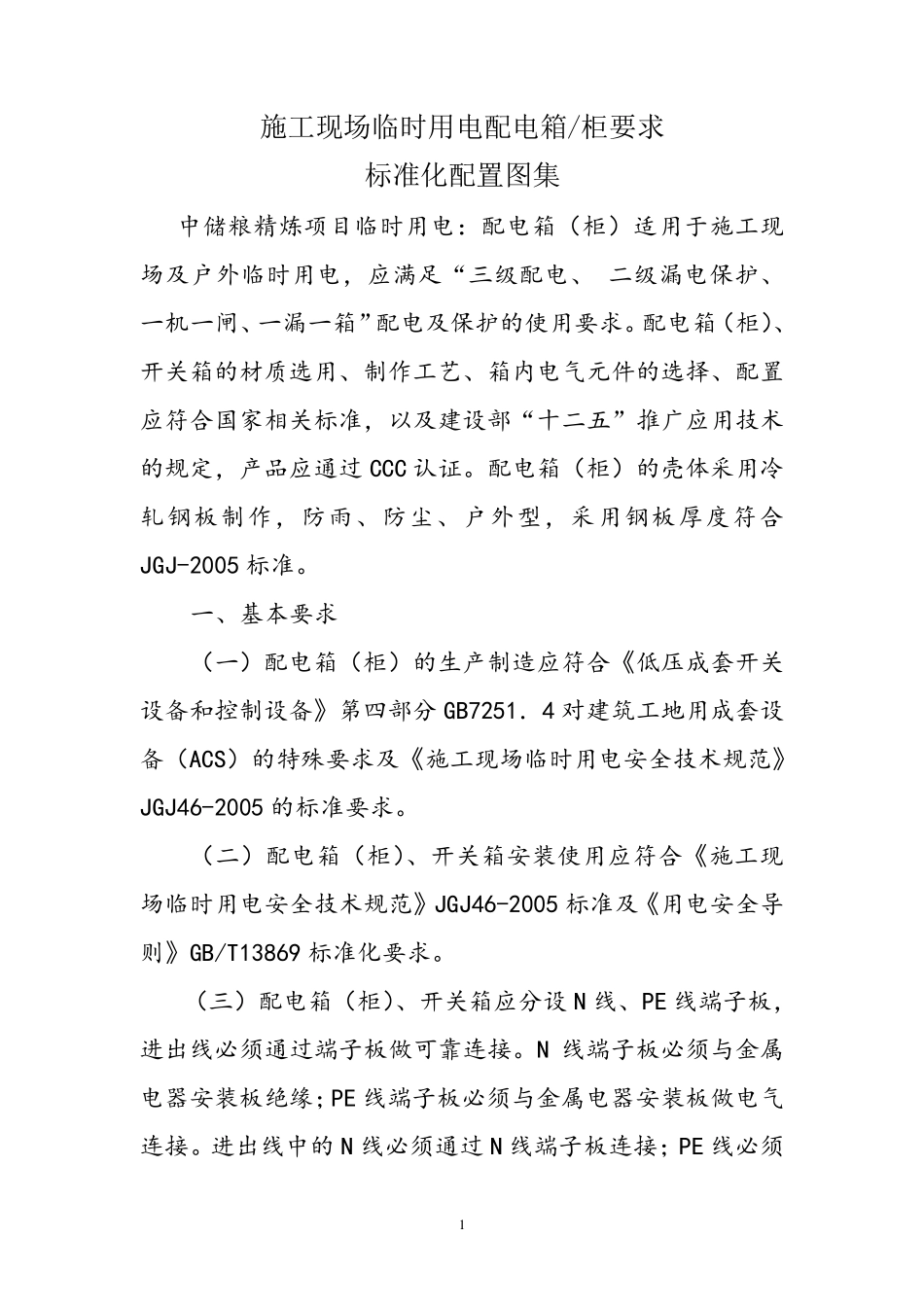

1 施工现场临时用电配电箱/柜要求 标准化配置图集 中储粮精炼项目临时用电：配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、 二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十二五”推广应用技术的规定，产品应通过 CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005 标准。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分 GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。 （三）配电箱（柜）、开关箱应分设 N 线、PE 线端子板，进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的 N 线必须通过 N 线端子板连接；PE 线必须 2 通过PE 线端子板连接。PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。 （四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十二五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置 4-8 路采用具有隔离功能的DZ20 系列 160A-250A 透明塑壳断路器，配备 DZ20L（DZ15L）或 LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于 30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于 0.1S，其动作时间为延时动作型。 3 总配电柜示意图 总配电柜端子板节点图 4 总配电柜柜门电气连接节点图 400A 单面4路技术要求类 型 防雨、防尘、户外型颜 色 黄色图标颜色 红色图标尺寸 180×180×1801950 240字体颜色 红色600万 能 孔 40×40×4 角钢制作 安 装 板锁 型 电镀压把锁 上下穿杆负责端子排N ...
