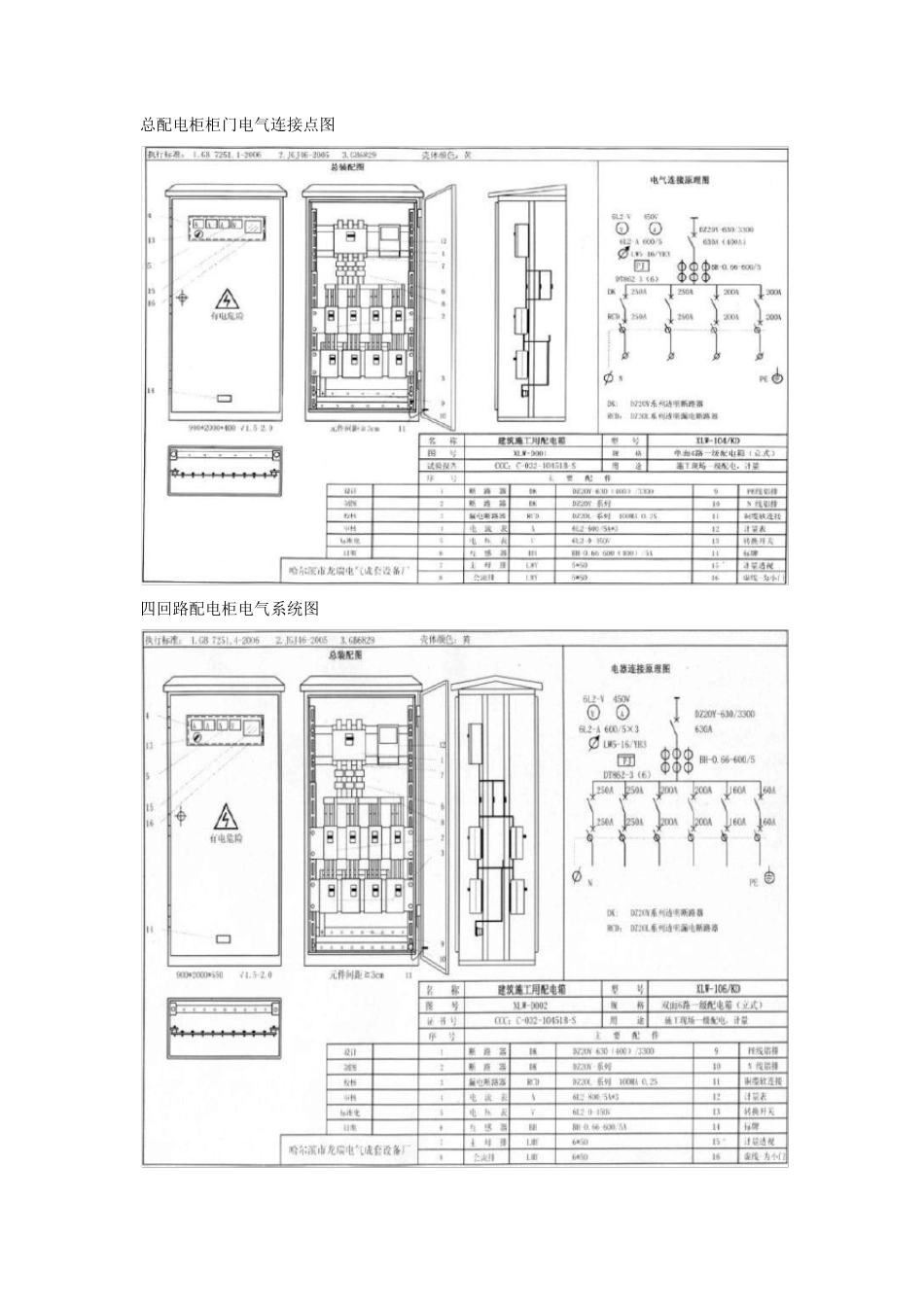

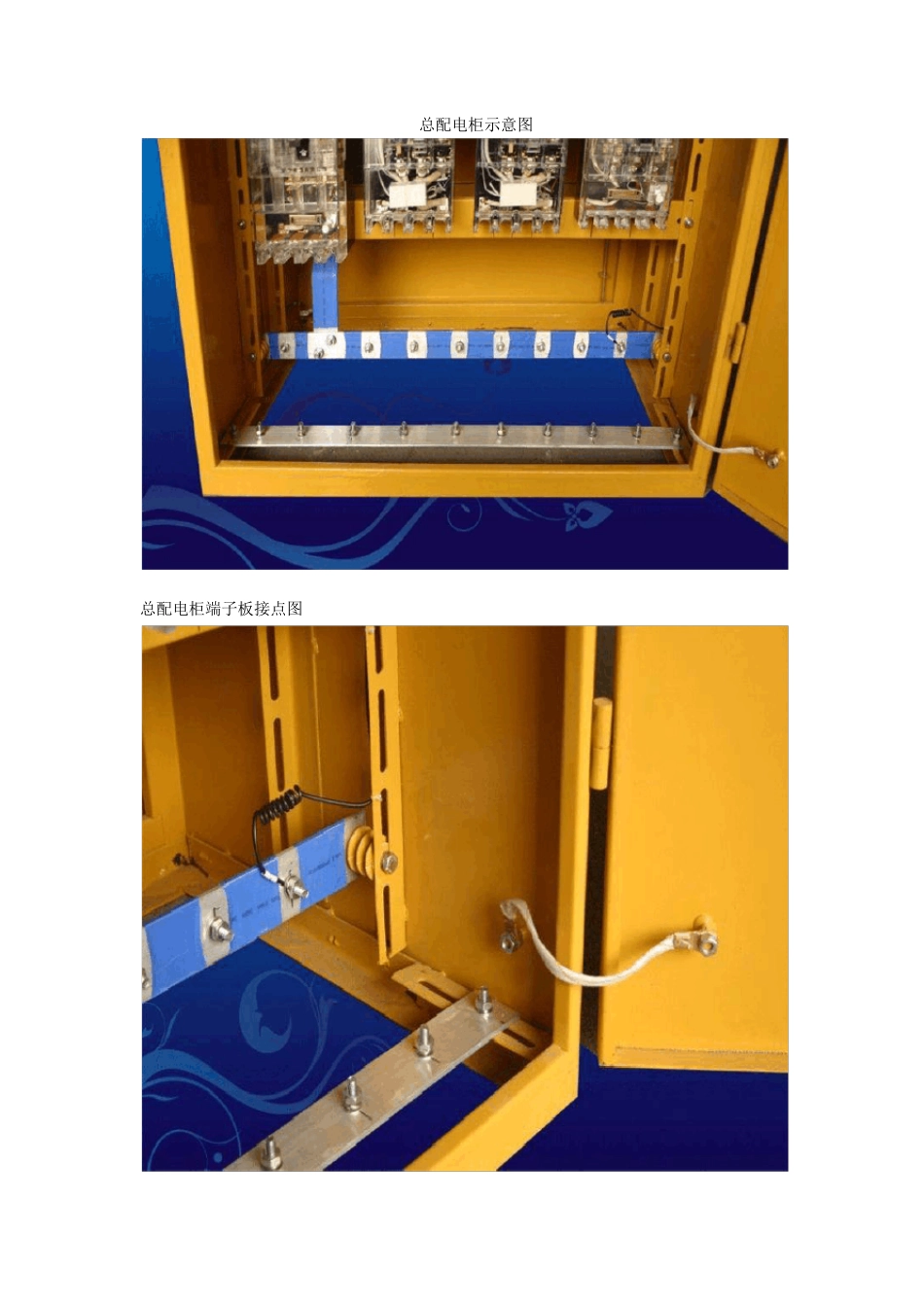

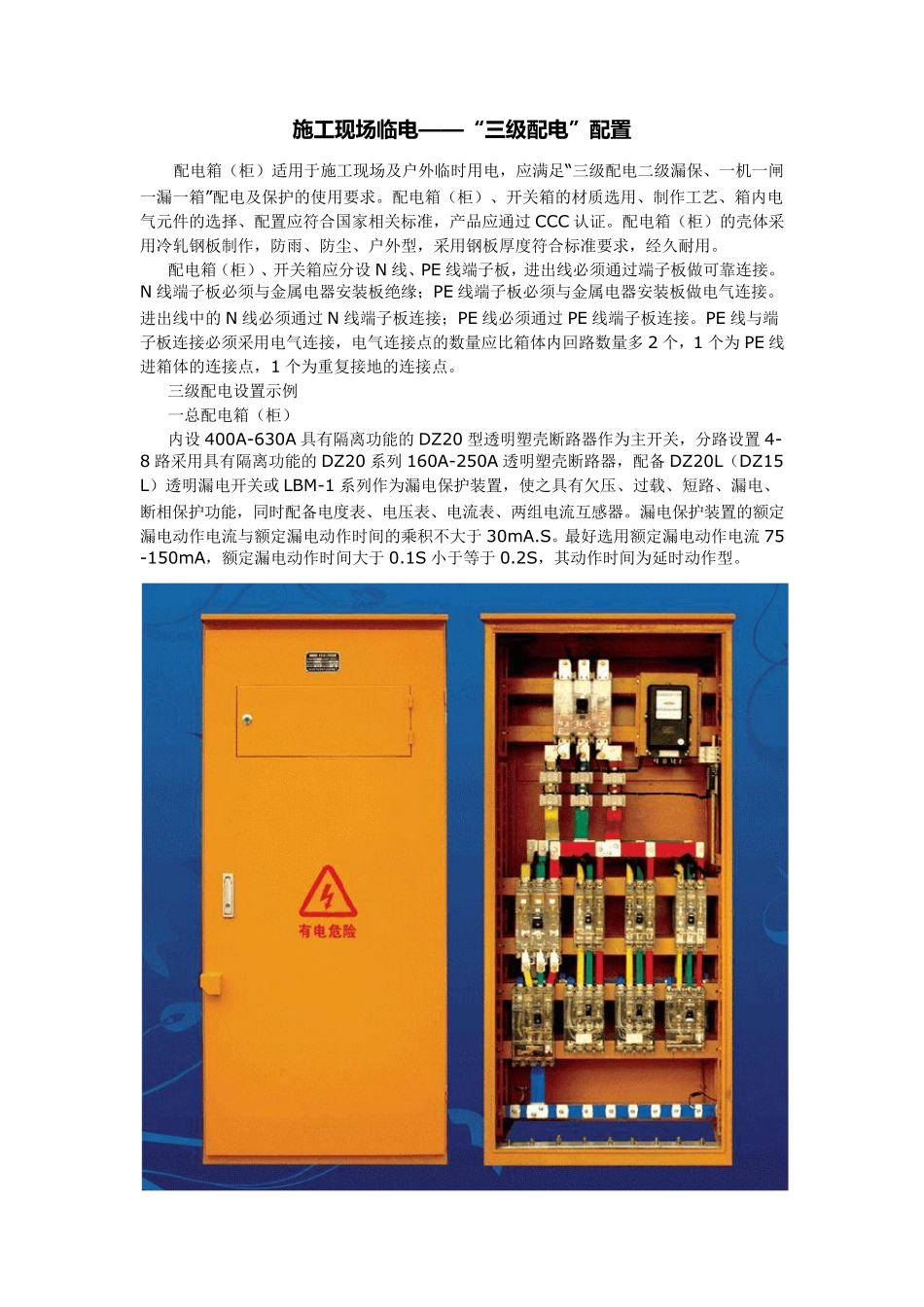

施 工 现 场 临 电 ——“三级配电 ”配置 配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,产品应通过 CCC 认证。配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合标准要求,经久耐用。 配电箱(柜)、开关箱应分设 N 线、PE 线端子板,进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘;PE 线端子板必须与金属电器安装板做电气连接。进出线中的 N 线必须通过 N 线端子板连接;PE 线必须通过 PE 线端子板连接。PE 线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多 2 个,1 个为 PE 线进箱体的连接点,1 个为重复接地的连接点。 三级配电设置示例 一总配电箱(柜) 内设 400A-630A 具有隔离功能的 DZ20 型透明塑壳断路器作为主开关,分路设置 4-8 路采用具有隔离功能的 DZ20 系列 160A-250A 透明塑壳断路器,配备 DZ20L(DZ15L)透明漏电开关或 LBM-1 系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互感器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流 75-150mA,额定漏电动作时间大于0.1S 小于等于0.2S,其动作时间为延时动作型。 总配电柜示意图 总配电柜端子板接点图 总配电柜柜门电气连接点图 四回路配电柜电气系统图 六回路配电柜电气系统图 八回路配电柜电气系统图 二分配电箱 1 含照明回路分配电箱 (动力回路与照明回路分路配电) 内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关(与总配电箱分路设置断路器相适应);采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关;PE 线连线螺栓、N 线接线螺栓根据实际需要配置。 分配电箱示意图 分配电箱 N 线端子板接点图 分配电箱 PE 线端子板接点图 分配电箱电气系统图 含塔吊回路分配电箱示意图 (端子板接点及电气连接点图同上) 含塔吊回路分配电箱系统图 2 不含照明回路分配电箱 6-8 回路分配电箱示意图 6 回路分配电箱含塔吊回路 (端子板接点及电...
