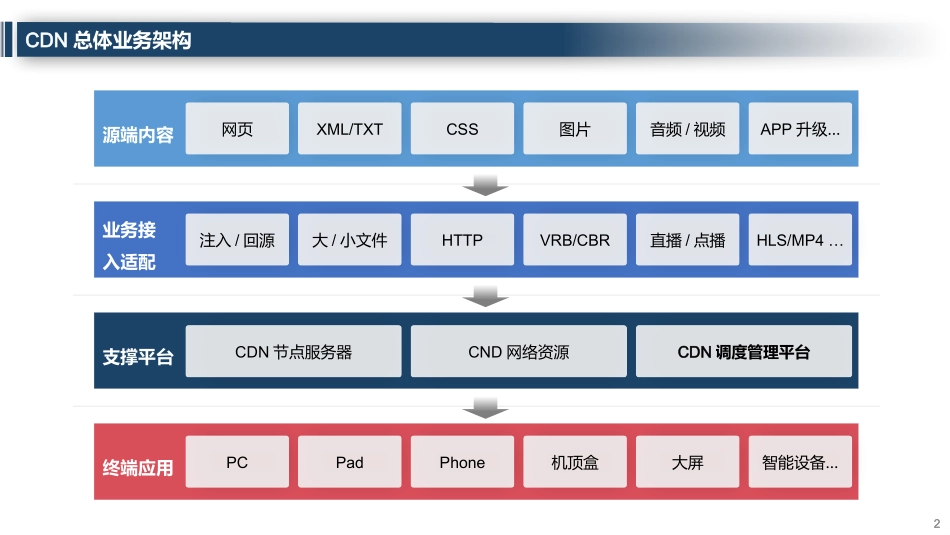

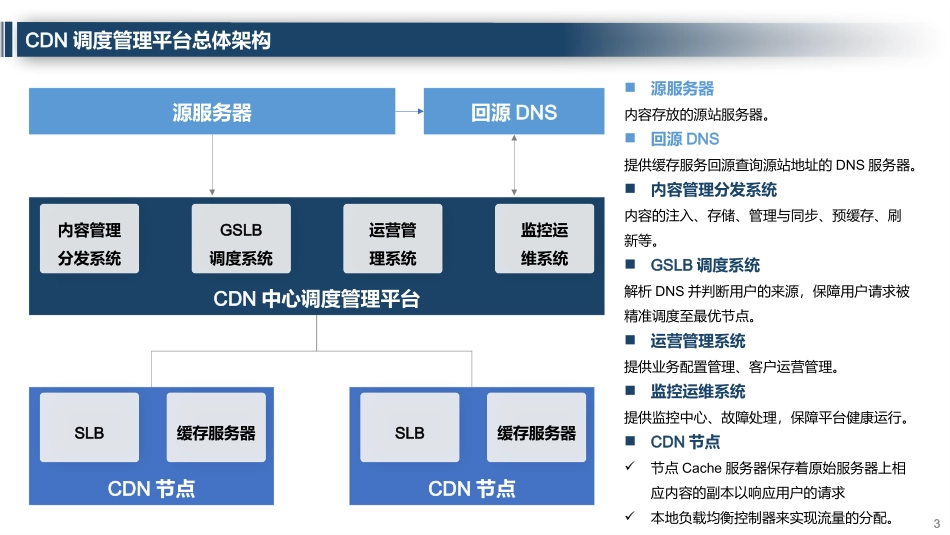

CDN调度管理平台解决方案2CDN总体业务架构源端内容网页XML/TXTCSS图片音频/视频APP升级…业务接入适配注入/回源大/小文件HTTPVRB/CBR直播/点播HLS/MP4…支撑平台CDN节点服务器CND网络资源CDN调度管理平台终端应用PCPadPhone机顶盒大屏智能设备…3CDN调度管理平台总体架构源服务器内容存放的源站服务器。源服务器CDN中心调度管理平台内容管理分发系统回源DNSGSLB调度系统运营管理系统CDN节点SLB缓存服务器监控运维系统CDN节点SLB缓存服务器回源DNS提供缓存服务回源查询源站地址的DNS服务器。内容管理分发系统内容的注入、存储、管理与同步、预缓存、刷新等。GSLB调度系统解析DNS并判断用户的来源，保障用户请求被精准调度至最优节点。运营管理系统提供业务配置管理、客户运营管理。监控运维系统提供监控中心、故障处理，保障平台健康运行。CDN节点节点Cache服务器保存着原始服务器上相应内容的副本以响应用户的请求本地负载均衡控制器来实现流量的分配。4运维门户用户管理权限管理任务管理日志管理报障处理消息管理统计报表CDN调度管理平台功能架构资源管理节点管理设备管理IP管理应用管理频道管理数据字典业务配置网页管理下载管理点播管理直播管理流媒体管理APP加速内容管理内容分类内容存储内容同步内容缓存内容刷新任务调度节点管理节点分配数据采集数据整合负载均衡边缘计算网络优化安全管理用户认证请求认证内容加密SSL加密安全防范安全审计运营管理客户管理内容管理计费管理统计报告流量分析日志下载调度管理调度规则域名解析智能DNSIP纠错流量管理健康检查监控中心源站监控服务监控设备监控流量监控性能监控链路监控安全监控监控告警5CDN调度管理平台网络与应用架构CDN中心节点CDN分区中心1CDN分区中心NCDN边缘节点1CDN边缘节点…CDN边缘节点N区域中心节点边缘节点中心节点CDNManager+ContentServerCDNAgent+ContentServerCDNAgent+ContentServer全网的内容发布中心，全内容存储点服务区域中心未命中用户CDN网络架构的二级缓冲，提供全网的冗余能力服务边缘节点未命中的用户作为整个CDN网络架构的一级缓冲，承担部分冗余功能就近部署，存储热点内容，服务绝大部分用户配置基本要素包括负载均衡设备+cache节点能力和网络出口相关、组网要考虑高可靠性CDNManagerCDNManager•CDN网络的管理者•全局内容定位•全局负载均衡•全局内容调度•CDN网络的管理者•全局内容定位•全局负载均衡•全局内容调度CDNAgentCDNAgent•CDN节点的管理者•节点内部的内容定位•节点内部的负载均衡•响应Manager命令•CDN节点的管理者•节点内部的内容定位•节点内部的负载均衡•响应Manager命令ContentServerContentServer•存储大量的内容信息•响应客户请求•存储大量的内容信息•响应客户请求6CDN调度管理平台·核心能力-内容同步提供统一的分发内容同步调度引擎，实现对源服务器中相关内容的分发；支持按照客户、源服务器、内容类型、目标CND节点、同步方式、同步频率、同步时间等多个业务与管理维度配置内容同步规则；支持对各类内容资源的同步，包括：静态/动态网页、XML、TXT/CSS、图片、音视频等支持新内容缓存、原有内容刷新等多种内容同步场景；平台会对内容同步任务进行实时监控，一旦发生异常系统会及时告警。客户A源服务器1源服务器N客户B源服务器1源服务器N客户N源服务器1源服务器NCDN中心调度管理平台·内容同步内容同步引擎同步规则源服务器范围同步内容类型同步目标节点同步触发方式内容同步频率任务执行周期CDN节点ACDN节点BCDN节点…CDN节点N静态/动态网页、XML/TXT/CSS、图片、音视频、……静态/动态网页、XML/TXT/CSS、图片、音视频、……7CDN调度管理平台·核心能力-智能调度支持多维、灵活的资源请求响应调度策略支持多维、灵活的资源请求响应调度策略就近策略高质量策略负载策略流量策略协同策略平台支撑基于用户IP地理位置的就近调度基于服务质量统计的高质量节点调度支持基于节点负载节点调度，确保高效效率平台支持基于运营商出口带宽限制的调度支撑基于ISP服务商的运营商网内的调度支撑基于需求与场景的智...
