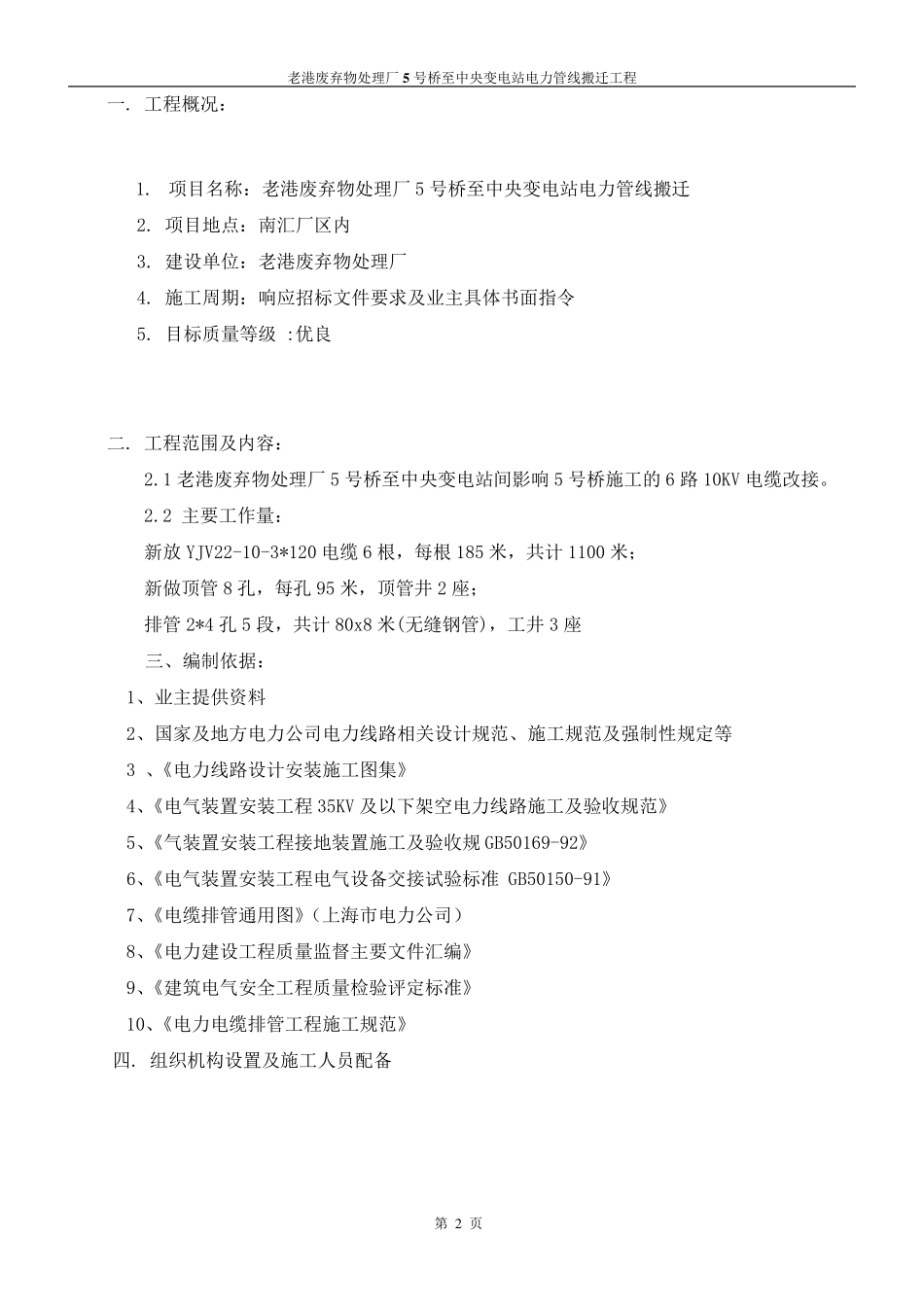

老港废弃物处理厂5 号桥至中央变电站电力管线搬迁工程 第 1 页 老 港 废 弃 物 处 理 厂 5 号 桥 至 中央变电站电力管线搬迁 施工组织设计 编制单位： 上海南都电力设备安装有限公司 编制日期： 2012 年 6 月 老港废弃物处理厂5 号桥至中央变电站电力管线搬迁工程 第 2 页 一. 工程概况： 1. 项目名称：老港废弃物处理厂5 号桥至中央变电站电力管线搬迁 2. 项目地点：南汇厂区内 3. 建设单位：老港废弃物处理厂 4. 施工周期：响应招标文件要求及业主具体书面指令 5. 目标质量等级 :优良 二. 工程范围及内容： 2.1 老港废弃物处理厂5 号桥至中央变电站间影响5 号桥施工的6 路10KV 电缆改接。 2.2 主要工作量： 新放YJV22-10-3*120 电缆6 根，每根185 米，共计1100 米； 新做顶管8 孔，每孔95 米，顶管井2 座； 排管2*4 孔5 段，共计80x8 米(无缝钢管)，工井3 座 三、编制依据： 1、业主提供资料 2、国家及地方电力公司电力线路相关设计规范、施工规范及强制性规定等 3 、《电力线路设计安装施工图集》 4、《电气装置安装工程35KV 及以下架空电力线路施工及验收规范》 5、《气装置安装工程接地装置施工及验收规 GB50169-92》 6、《电气装置安装工程电气设备交接试验标准 GB50150-91》 7、《电缆排管通用图》（上海市电力公司） 8、《电力建设工程质量监督主要文件汇编》 9、《建筑电气安全工程质量检验评定标准》 10、《电力电缆排管工程施工规范》 四. 组织机构设置及施工人员配 备 老港废弃物处理厂5 号桥至中央变电站电力管线搬迁工程 第 3 页 4.1 线路代工工程项目管理部组织架构及人员安排 4.2.1 本工程依据电力管线搬迁工程（代工工程）特点；在项目经理统一领导下，由施工负责人主持日常工作，抓好工程进度、质量、安全、资金控制的全面管理。 4.2.2 依据线路代工工程特点，本工程权属单位协调负责人负责与电力公司主管部门及业主管理部沟通管线搬迁方案、进度、交叉施工等事宜；促进管线搬迁施工进度、施工工序与道路工程协调统一； 4.2.3 设计联络员，负责落实线路业主运营部门设计联络工作，落实搬迁设计的可行性、经济性、并协调线路施工与道路施工交叉施工产生矛盾时线路避让市政道路施工的措施； 4.2.4 本工程技术管理在公司经理领导下，由技术负责人主持日常技术工作，以原国家施工及验收标准电力部颁发的电力建设施工技术条例...
