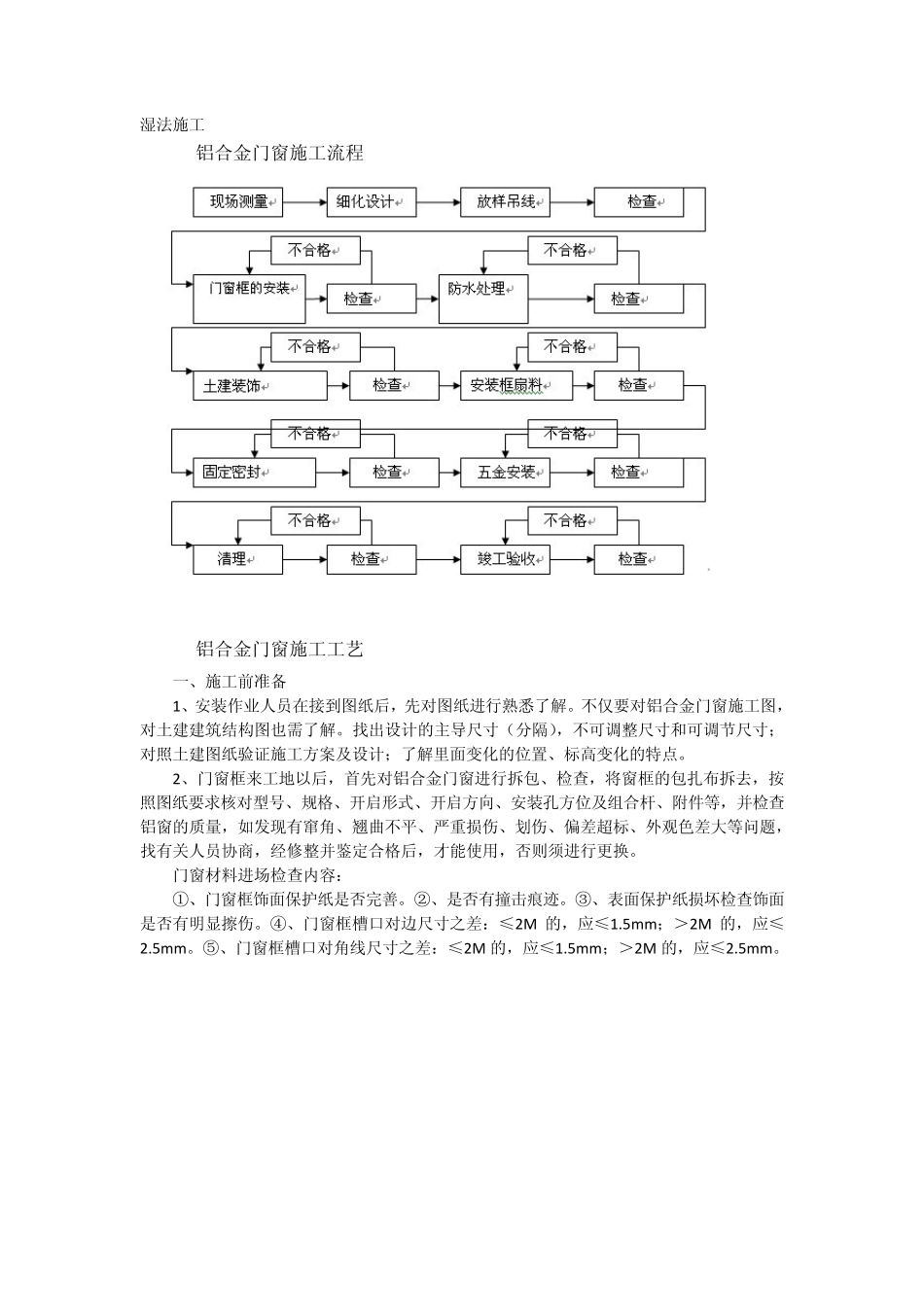

湿法施工 1.1.1 铝合金门窗施工流程 1.1.2 铝合金门窗施工工艺 一、施工前准备 1、安装作业人员在接到图纸后,先对图纸进行熟悉了解。不仅要对铝合金门窗施工图,对土建建筑结构图也需了解。找出设计的主导尺寸(分隔),不可调整尺寸和可调节尺寸;对照土建图纸验证施工方案及设计;了解里面变化的位置、标高变化的特点。 2、门窗框来工地以后,首先对铝合金门窗进行拆包、检查,将窗框的包扎布拆去,按照图纸要求核对型号、规格、开启形式、开启方向、安装孔方位及组合杆、附件等,并检查铝窗的质量,如发现有窜角、翘曲不平、严重损伤、划伤、偏差超标、外观色差大等问题,找有关人员协商,经修整并鉴定合格后,才能使用,否则须进行更换。 门窗材料进场检查内容: ①、门窗框饰面保护纸是否完善。②、是否有撞击痕迹。③、表面保护纸损坏检查饰面是否有明显擦伤。④、门窗框槽口对边尺寸之差:≤2M 的,应≤1.5mm;>2M 的,应≤2.5mm。⑤、门窗框槽口对角线尺寸之差:≤2M 的,应≤1.5mm;>2M 的,应≤2.5mm。 二、测量放线 铝合金门窗安装之前,首先对结构洞口进行检查,弹线放样,对每个洞口相对轴线的位置全部检查出来,以及洞口的标高尺寸进行检查。核查洞口高低、左右是否有偏差,相对外立面分割是否有影响。若偏差大,洞口放不下原设计的组合窗框,这样就势必将结构偏差提交业主、建筑师、总包、监理,进行商讨定夺,检查样板门窗洞口允许偏差: 门窗洞口偏差 三、测量放线定位 门窗洞口允许偏差项目 允许偏差 洞口高度、宽度 ±5 洞口对角线长度差 ≤5 洞口侧边垂直度 1.5/1000 且≤2 洞口中心线与基线偏差 ≤5 洞口下平面标高 ±5 1、立面外沿控制线 根据土建提供的测量基准点将立面控制网平移至门窗外沿,由此可统一确定各楼层的墙面位置并做好标记,各层立面以此标记为准,各楼层的门窗即可以在此立面位置为准进行安装。 2、确定基准线 在门窗框安装全,土建施工单位提供三线(水平标高线、垂直控制线和进出位控制线)基准,由我司逐个复测洞口尺寸及偏差,对需要处理的门窗洞口做好记录和标识。 1、水平标高线:控制水平位置 2、垂直控制线:控制窗的垂直位置。一般在外墙上拉通线,以门窗洞口的中线作为控制线。 3、进出位控制线:控制窗的进出位。 四、门窗框安装及调整 1、吊运定位 借用总包垂直升降设备将框、扇、玻璃先后运输到需安装的各楼层,由工人运到安装部位。现场安装时先对清...
