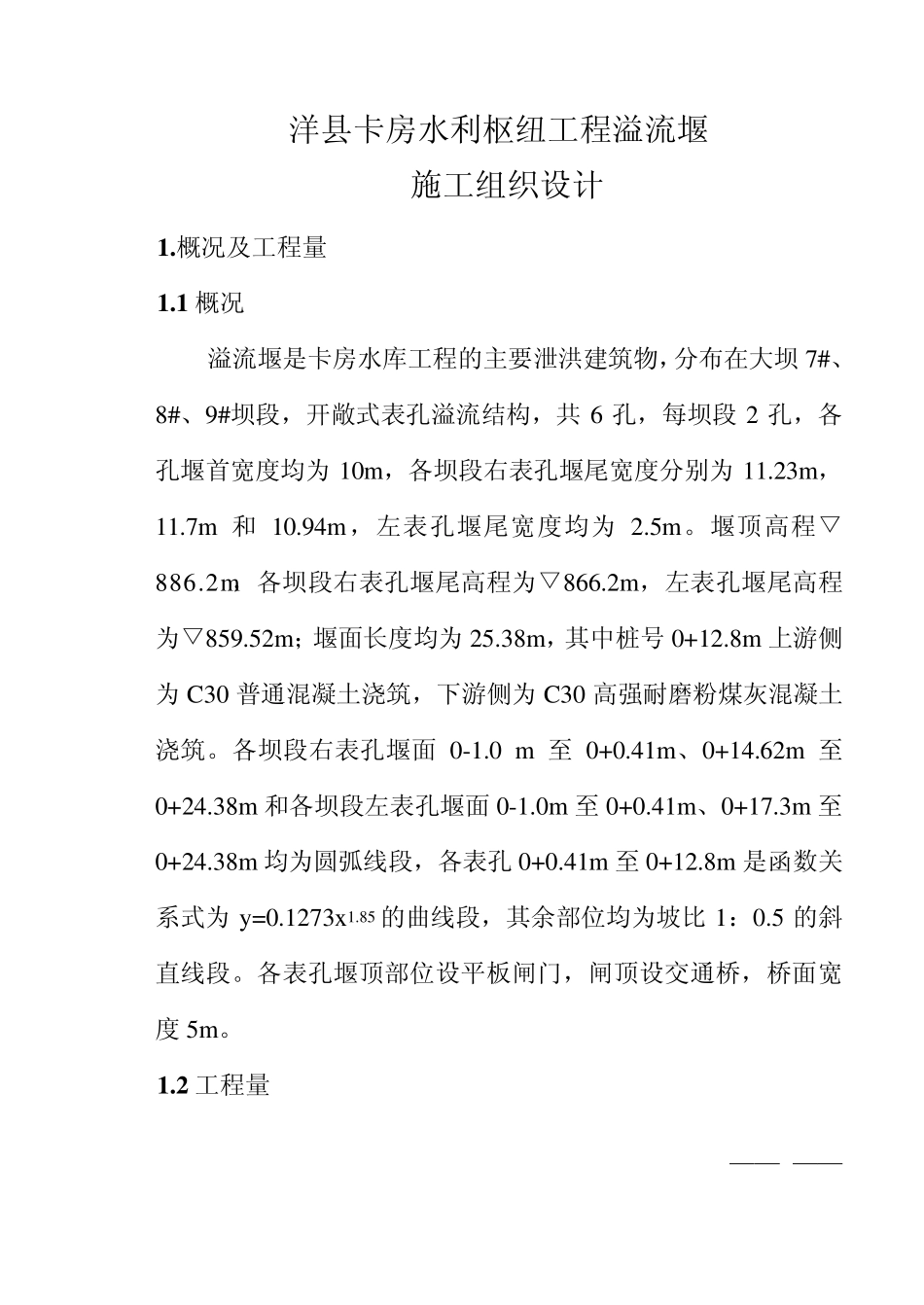

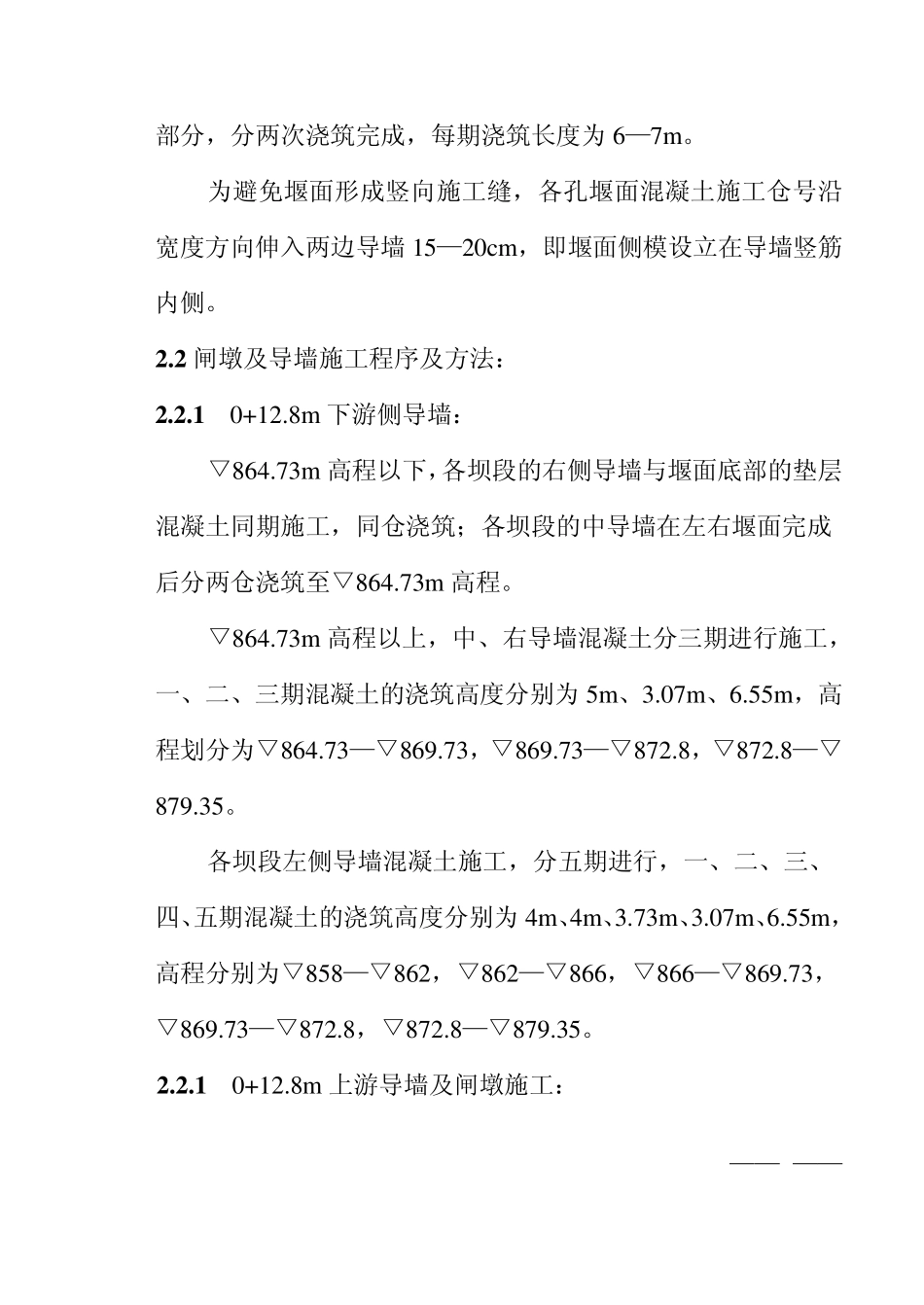

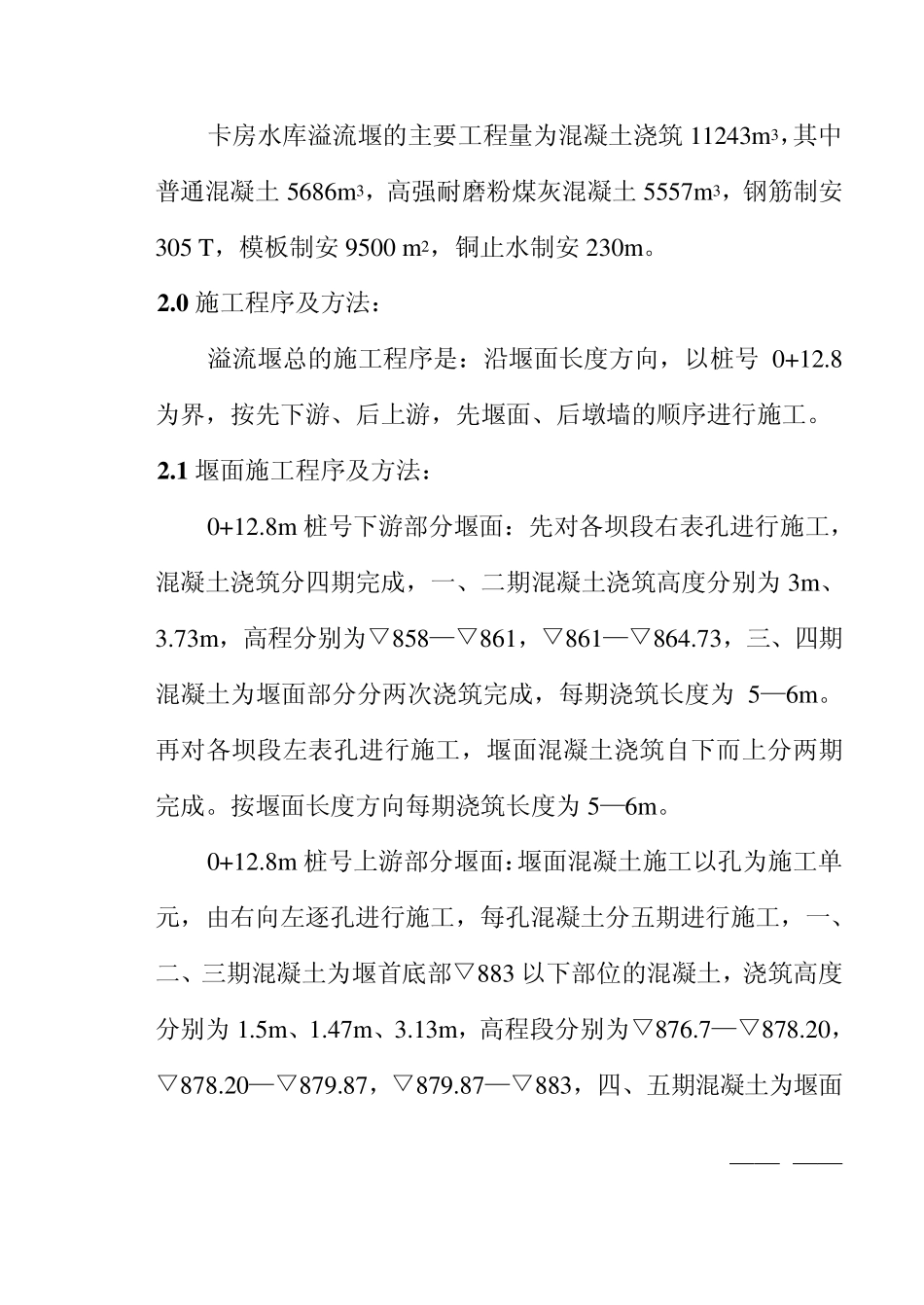

——1—— 洋县卡房水利枢纽工程溢流堰 施工组织设计 1 .概况及工程量 1 .1 概况 溢流堰是卡房水库工程的主要泄洪建筑物，分布在大坝 7#、8#、9#坝段，开敞式表孔溢流结构，共 6 孔，每坝段 2 孔，各孔堰首宽度均为 10m，各坝段右表孔堰尾宽度分别为 11.23m，11.7m 和 10.94m，左表孔堰尾宽度均为 2.5m。堰顶高程▽886.2m，各坝段右表孔堰尾高程为▽866.2m，左表孔堰尾高程为▽859.52m；堰面长度均为 25.38m，其中桩号 0+12.8m 上游侧为 C30 普通混凝土浇筑，下游侧为 C30 高强耐磨粉煤灰混凝土浇筑。各坝段右表孔堰面 0-1.0 m 至 0+0.41m、0+14.62m 至0+24.38m 和各坝段左表孔堰面 0-1.0m 至 0+0.41m、0+17.3m 至0+24.38m 均为圆弧线段，各表孔 0+0.41m 至 0+12.8m 是函数关系式为 y=0.1273x1.85 的曲线段，其余部位均为坡比 1：0.5 的斜直线段。各表孔堰顶部位设平板闸门，闸顶设交通桥，桥面宽度 5m。 1 .2 工程量 ——2—— 卡房水库溢流堰的主要工程量为混凝土浇筑 11243m 3，其中普通混凝土 5686m 3，高强耐磨粉煤灰混凝土 5557m 3，钢筋制安 305 T，模板制安 9500 m 2，铜止水制安 230m 。 2 .0 施工程序及方法： 溢流堰总的施工程序是：沿堰面长度方向，以桩号 0+12.8为界，按先下游、后上游，先堰面、后墩墙的顺序进行施工。 2 .1 堰面施工程序及方法： 0+12.8m 桩号下游部分堰面：先对各坝段右表孔进行施工，混凝土浇筑分四期完成，一、二期混凝土浇筑高度分别为 3m、3.73m，高程分别为▽858—▽861，▽861—▽864.73，三、四期混凝土为堰面部分分两次浇筑完成，每期浇筑长度为 5—6m 。再对各坝段左表孔进行施工，堰面混凝土浇筑自下而上分两期完成。按堰面长度方向每期浇筑长度为 5—6m。 0+12.8m 桩号上游部分堰面：堰面混凝土施工以孔为施工单元，由右向左逐孔进行施工，每孔混凝土分五期进行施工，一、二、三期混凝土为堰首底部▽883 以下部位的混凝土，浇筑高度分别为 1.5m 、1.47m 、3.13m，高程段分别为▽876.7—▽878.20，▽878.20—▽879.87，▽879.87—▽883，四、五期混凝土为堰面——3—— 部分，分两次浇筑完成，每期浇筑长度为 6—7m 。 为避免堰面形成竖向施工缝，各孔堰面混凝土施工仓号沿宽度方向伸入两边导墙 15—20cm ，即堰面侧模设立在导墙竖筋内侧。 2 .2 闸墩及导墙施工程序及方法： 2 .2 .1 0+12.8m 下游侧...
