LCM背光源结构组织及常见不良介绍VIP免费

LCM背光源结构组织及常见不良介绍_第1页
1/26
LCM背光源结构组织及常见不良介绍_第2页
2/26
LCM背光源结构组织及常见不良介绍_第3页
3/26

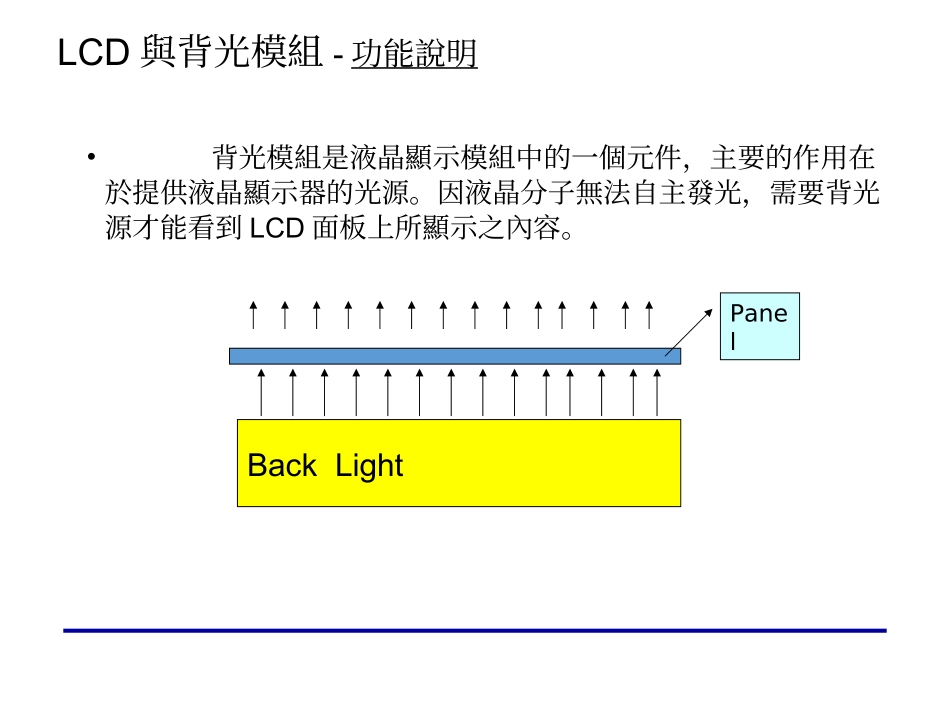

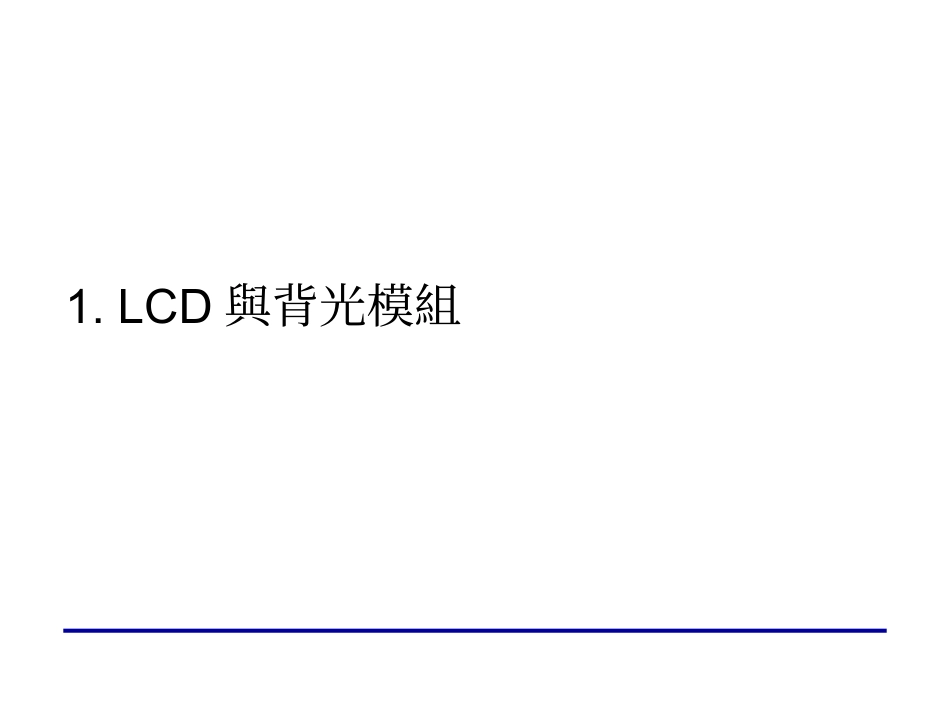

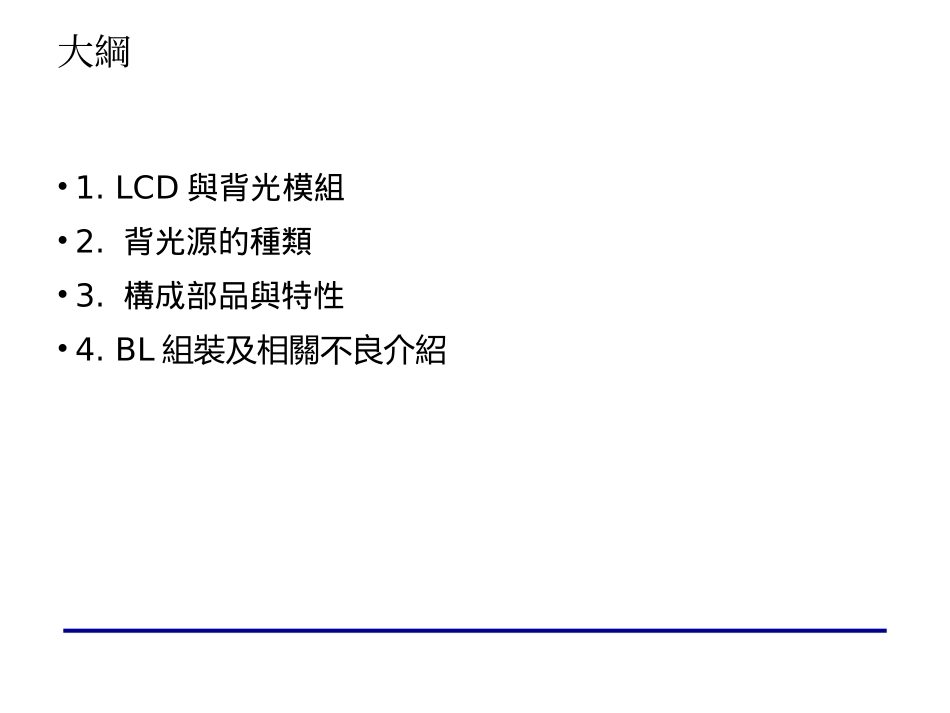

大綱•1.LCD與背光模組•2.背光源的種類•3.構成部品與特性•4.BL組裝及相關不良介紹1.LCD與背光模組LCD與背光模組-功能說明•背光模組是液晶顯示模組中的一個元件,主要的作用在於提供液晶顯示器的光源。因液晶分子無法自主發光,需要背光源才能看到LCD面板上所顯示之內容。BackLightPanelLCD與背光模組-光源分類因為液晶分子沒有自主發光,僅具有開關及旋光的機制,所以需要有光源才能看見液晶面板所顯示的內容。(1)反射(半透)式–在液晶面板下放置反射物,利用環境光的反射來顯示。(優點):不需背光源,重量較輕,耗電量低,但是受外界影響的情況大,當外界明亮時,顯示清楚,反之外界陰暗時,顯示不清楚。(2)透過(全透)式–在液晶面板下加背光模組,利用背光來作為顯示光源。(優點):不易受環境的影響,輝度高且穩定,但是因為加了背光源所以重量重、消耗電量高是它的缺點。LCD與背光模組-功能需求高輝度高均勻性寬視角低耗電量重量輕結構穩定,安全性高價格低減拆換性佳有效發光面積比大2.背光源種類背光源(透過式)的種類透過式光源OLED(OrganicElectroLuminescenceDisplay)只要加上電壓即可均勻發光,壽命較短約5000hrs~10000hrs,目前多用於音響設備或是小型的液晶顯示器背光模組利用冷陰極管或LED當光源並且加上其他機構組合而成冷陰極管(CCFL)LED側光式直下式背光源(透過式)的種類-側光式(Notebook)光行進方向UpperDiffuser(上擴散片)PrismLens(方向平行燈管)PrismLens(方向垂直燈管)LowerDiffuser(下擴散片)Lampholder(燈管反射板)CCFL(冷陰極管)LGP(導光板)Reflector(反射片)側光式(Notebook)的構架背光源(透過式)的種類-側光式(monitor)側光式(monitor)的構架背光源(透過式)的種類-直下式燈管放置在模組的下方讓光線直接往上打,燈管的數量較多,當然輝度較高,但是厚度較厚,溫度也會因為燈管數多而高。依結構及性能一般多運用在液晶電視上。光行進方向Diffuser(擴散片)Diffuser(擴散片)Diffuser(擴散板)CCFL(冷陰極管)Reflector(反射板)3.構成部品與特性構成部品與特性-BL各組件功能組件功能導光板側光式光源傳播媒介稜鏡片提高亮度,集中光源反射片將未被利用的光線反射再利用擴散片修正光線角度,使光線均勻化CCFL/LED發光源,使用壽命長,耗電量低4.BL組裝及相關不良介紹B/L組裝製程•B/L組裝制程組下擴散片组立反射片、LGP和灯管并放入铝背板,貼鋁箔組棱鏡片組上擴散片檢查發光面B/L組裝製程•B/L組裝制程最終檢(二檢)小黃燈檢(上擴表面污)卡胶框二檢檢驗手法:检查发光面时需以“弓”字型检查,上下20度、左右45度,进行检查。錯誤手法舉例注意撕完保护膜装导光板时手不能触到导光板表面,避免造成导光板刮伤,污等不良手套破損,立即更換拿Film材時雙手拿取兩側小耳朵處,避免造成表面污各半成品對B/L的影響MicrosoftExcel’ø”©ú®相關不良介紹LGP,擴散片,lens上刮傷或可擦污造成B/L污B/L漏光原因:反射片位移,折傷不良現象:天側地側靠近燈管處B/LWaving•組裝完成之module,因B/LSheet不平整,點燈檢查時,顯示畫面呈現波浪狀之色差issue,則此現象稱為『B/LWaving』B/L刮傷(2)•不良照片2007/06/13Innolux客訴B/L刮傷B/L暗影(1)•組裝完成之module,點燈檢查時發現因B/L不良造成顯示畫面中,有不定位置及形狀的暗影issue,則此現象稱為『B/L暗影』B/L暗影(2)•不良照片2007/10/26大億傢因LGP網點脫落造成暗影2007/12/18自組B/L因LGP設計不良造成天地兩側暗影鐵框夾點燈線不良現象:鐵框夾點燈線不良原因:理線時點燈線超出膠框平面正確理線(高壓線在里低壓線在外,不能超出膠框平面)LED水舞不良現象:LED不亮不良原因:LED撞件,CN連接器不良,線路刮傷…HOT-SOP缺陷不良現象:點燈地側可見多顆亮點,隨著檢驗視角變化,程度差異很大不良原因:Lightbar貼附浮起

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

LCM背光源结构组织及常见不良介绍
