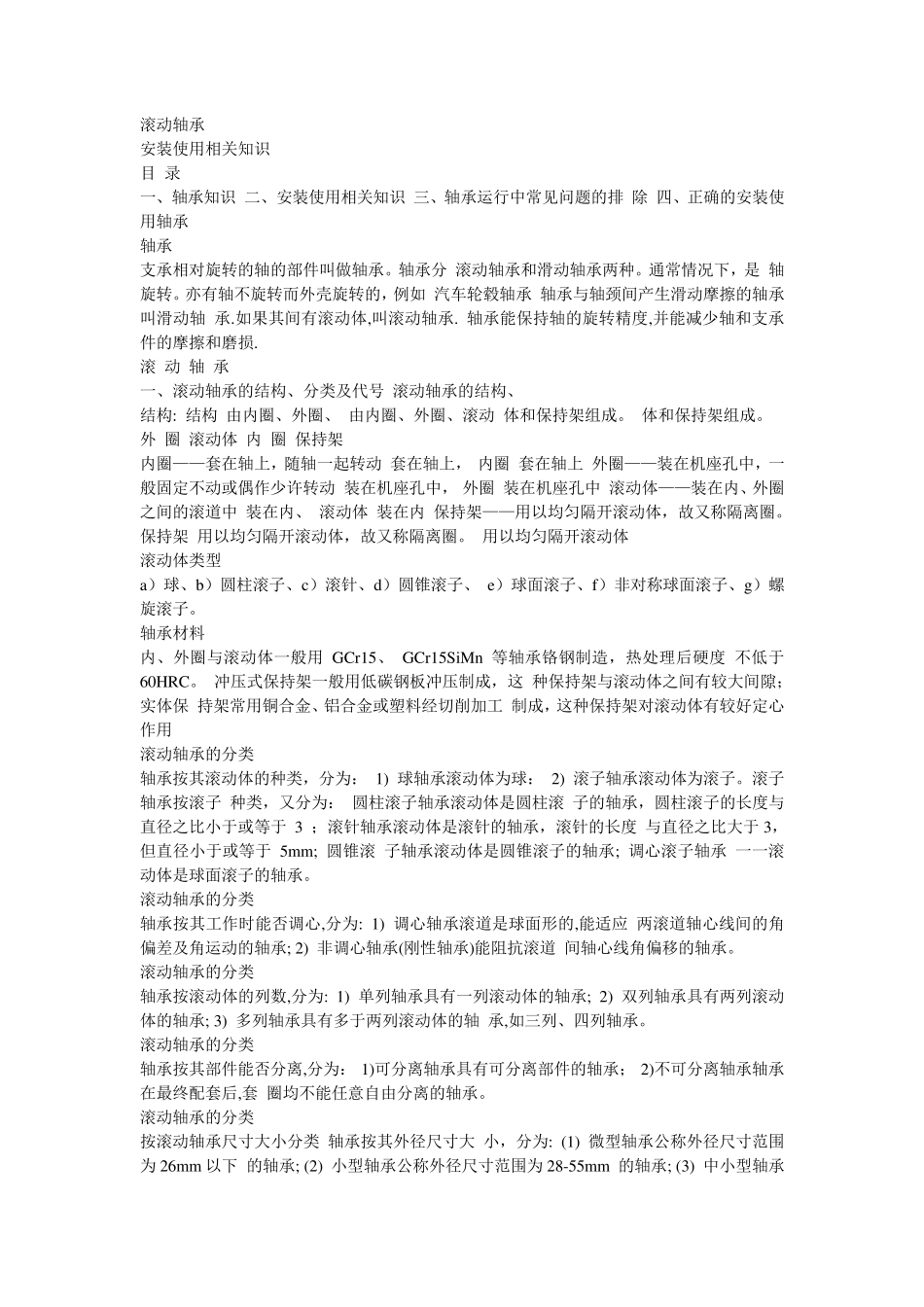

滚动轴承 安装使用相关知识 目 录 一、轴承知识 二、安装使用相关知识 三、轴承运行中常见问题的排 除 四、正确的安装使用轴承 轴承 支承相对旋转的轴的部件叫做轴承。轴承分 滚动轴承和滑动轴承两种。通常情况下，是 轴旋转。亦有轴不旋转而外壳旋转的，例如 汽车轮毂轴承 轴承与轴颈间产生滑动摩擦的轴承叫滑动轴 承.如果其间有滚动体,叫滚动轴承. 轴承能保持轴的旋转精度,并能减少轴和支承 件的摩擦和磨损. 滚 动 轴 承 一、滚动轴承的结构、分类及代号 滚动轴承的结构、 结构: 结构 由内圈、外圈、 由内圈、外圈、滚动 体和保持架组成。 体和保持架组成。 外 圈 滚动体 内 圈 保持架 内圈——套在轴上，随轴一起转动 套在轴上， 内圈 套在轴上 外圈——装在机座孔中，一般固定不动或偶作少许转动 装在机座孔中， 外圈 装在机座孔中 滚动体——装在内、外圈之间的滚道中 装在内、 滚动体 装在内 保持架——用以均匀隔开滚动体，故又称隔离圈。 保持架 用以均匀隔开滚动体，故又称隔离圈。 用以均匀隔开滚动体 滚动体类型 a）球、b）圆柱滚子、c）滚针、d）圆锥滚子、 e）球面滚子、f）非对称球面滚子、g）螺旋滚子。 轴承材料 内、外圈与滚动体一般用GCr15、 GCr15SiMn 等轴承铬钢制造，热处理后硬度 不低于60HRC。 冲压式保持架一般用低碳钢板冲压制成，这 种保持架与滚动体之间有较大间隙；实体保 持架常用铜合金、铝合金或塑料经切削加工 制成，这种保持架对滚动体有较好定心作用 滚动轴承的分类 轴承按其滚动体的种类，分为： 1) 球轴承滚动体为球： 2) 滚子轴承滚动体为滚子。滚子轴承按滚子 种类，又分为： 圆柱滚子轴承滚动体是圆柱滚 子的轴承，圆柱滚子的长度与直径之比小于或等于 3 ；滚针轴承滚动体是滚针的轴承，滚针的长度 与直径之比大于 3，但直径小于或等于 5mm; 圆锥滚 子轴承滚动体是圆锥滚子的轴承; 调心滚子轴承 一一滚动体是球面滚子的轴承。 滚动轴承的分类 轴承按其工作时能否调心,分为: 1) 调心轴承滚道是球面形的,能适应 两滚道轴心线间的角偏差及角运动的轴承; 2) 非调心轴承(刚性轴承)能阻抗滚道 间轴心线角偏移的轴承。 滚动轴承的分类 轴承按滚动体的列数,分为: 1) 单列轴承具有一列滚动体的轴承; 2) 双列轴承具有两列滚动体的轴承; 3) 多列轴承具有多于两列滚动体的轴 承,如三列、四列轴承。 滚动轴承的分...
