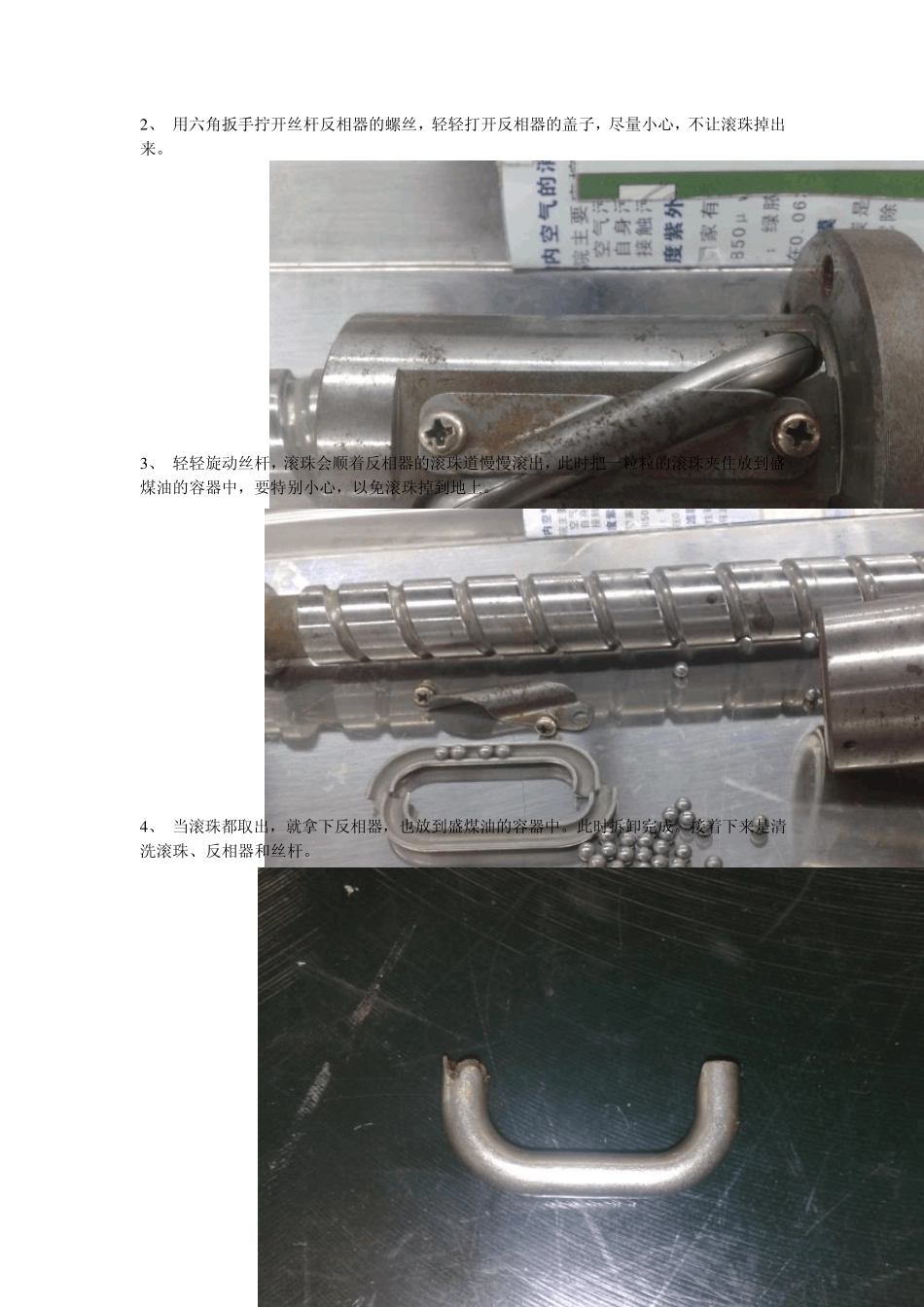

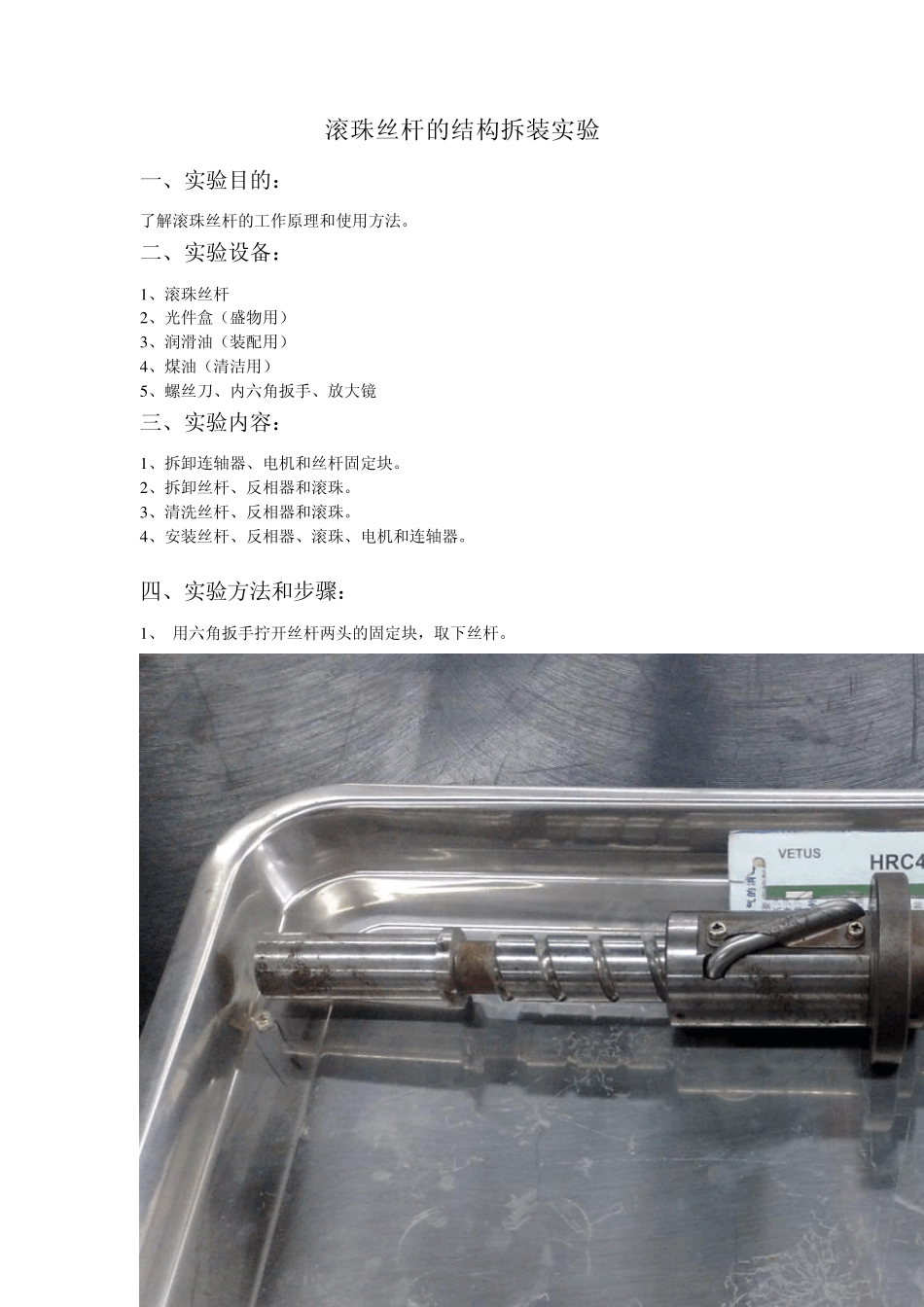

深 圳 大 学 实 验 报 告 课程名称： 机电一体化 实验项目名称： 滚珠丝杆的结构拆装实验 学院： 机电控制与工程学院 专业： X X X X X X X 指导教师： X X X 报告人：X X 学号：X X X X X X X X 班级： X X X 实验时间： X X 实验报告提交时间： X X X 教务处制 滚珠丝杆的结构拆装实验 一、实验目的： 了解滚珠丝杆的工作原理和使用方法。 二、实验设备： 1 、滚珠丝杆 2 、光件盒（盛物用） 3 、润滑油（装配用） 4 、煤油（清洁用） 5 、螺丝刀、内六角扳手、放大镜 三、实验内容： 1 、拆卸连轴器、电机和丝杆固定块。 2 、拆卸丝杆、反相器和滚珠。 3 、清洗丝杆、反相器和滚珠。 4 、安装丝杆、反相器、滚珠、电机和连轴器。 四、实验方法和步骤： 1 、 用六角扳手拧开丝杆两头的固定块，取下丝杆。 2 、 用六角扳手拧开丝杆反相器的螺丝，轻轻打开反相器的盖子，尽量小心，不让滚珠掉出来。 3 、 轻轻旋动丝杆，滚珠会顺着反相器的滚珠道慢慢滚出，此时把一粒粒的滚珠夹住放到盛煤油的容器中，要特别小心，以免滚珠掉到地上。 4 、 当滚珠都取出，就拿下反相器，也放到盛煤油的容器中。此时拆卸完成。接着下来是清洗滚珠、反相器和丝杆。 5 、 用煤油将滚珠、反相器和丝杆清洗干净。用吸水布擦干，滚珠放到光件盒中。下一步把滚珠和反相器装回丝杆中。 6 、 轻轻将反相器套在丝杆上，滚珠从反相器的入口放入，此时要加润滑油，每放一个滚珠进去都要加润滑油，确保滚珠在滚珠滑道中运动顺畅、自由。 7 、滚珠都放进去以后，再加一些润滑油在反相器的入口，然后把反相器的盖子盖上，用螺丝拧紧。实验完毕。 最后将实验桌清理。 润滑油 总结一下滚珠丝杠的特点： 1 、与滑动丝杠副相比驱动力矩为1 /3 由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1 /3 以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1 /3 。在省电方面很有帮助。 2 、高精度的保证 滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。 3 、微进给可能 滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能...
