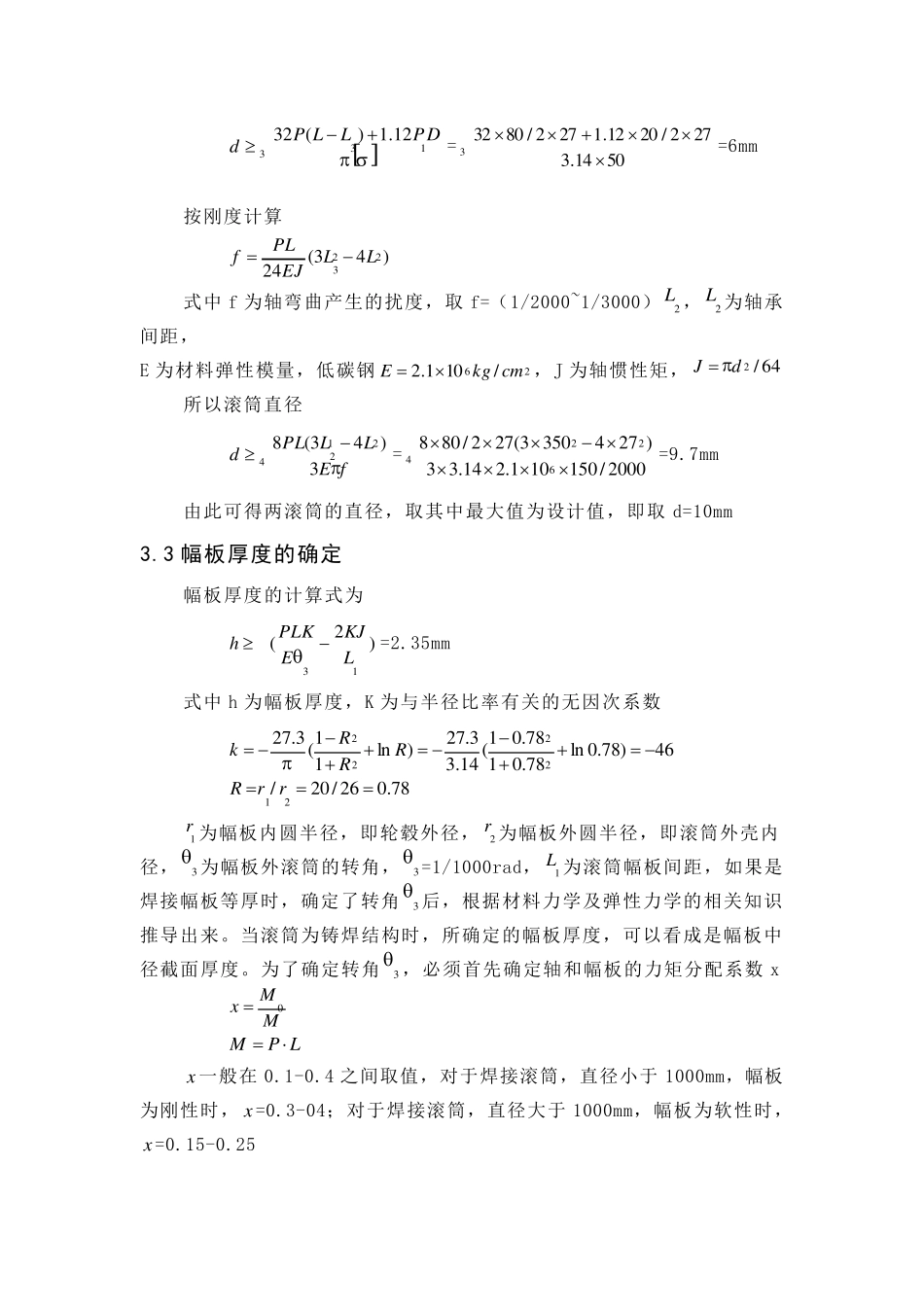

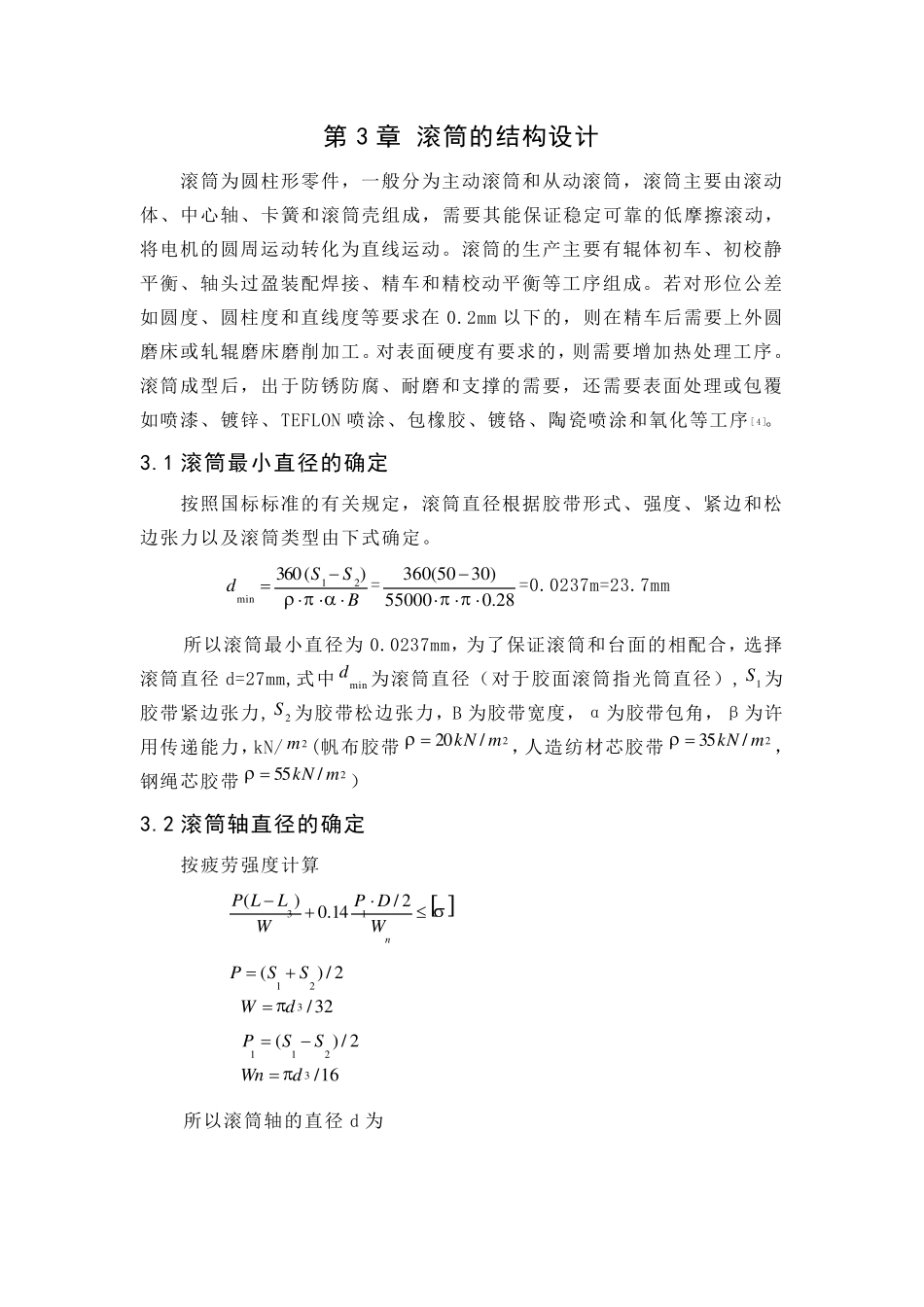

第3 章 滚筒的结构设计 滚 筒 为 圆 柱 形 零 件 ， 一 般 分 为 主 动 滚 筒 和 从 动 滚 筒 ， 滚 筒 主 要 由 滚 动体 、 中 心 轴 、 卡 簧 和 滚 筒 壳 组 成 ， 需 要 其 能 保 证 稳 定 可 靠 的 低 摩 擦 滚 动 ，将 电 机 的 圆 周 运 动 转 化 为 直 线 运 动 。 滚 筒 的 生 产 主 要 有 辊 体 初 车 、 初 校 静平 衡 、 轴 头 过 盈 装 配 焊 接 、 精 车 和 精 校 动 平 衡 等 工 序 组 成 。 若 对 形 位 公 差如 圆 度 、 圆 柱 度 和 直 线 度 等 要 求 在0.2mm 以 下 的 ， 则 在 精 车 后 需 要 上 外 圆磨 床 或 轧 辊 磨 床 磨 削 加 工 。 对 表 面 硬 度 有 要 求 的 ， 则 需 要 增 加 热 处 理 工 序 。滚 筒 成 型 后 ， 出 于 防 锈 防 腐 、 耐 磨 和 支 撑 的 需 要 ， 还 需 要 表 面 处 理 或 包 覆如 喷 漆 、 镀 锌 、 TEFLON 喷 涂 、 包 橡 胶 、 镀 铬 、 陶 瓷 喷 涂 和 氧 化 等 工 序[ 4 ]。 3.1 滚筒最小直径的确定 按 照 国 标 标 准 的 有 关规定 ， 滚 筒 直 径根据胶 带形 式、 强度 、 紧边和 松边张力以 及滚 筒 类型 由 下 式确定 。 BSSd)(36021min=28.055000)3050(360=0.0237m=23.7mm 所以 滚 筒 最小直 径为0.0237mm， 为 了保 证 滚 筒 和 台面 的 相配 合， 选择滚 筒 直 径d=27mm,式中mind为 滚 筒 直 径（对 于 胶 面 滚 筒 指光筒 直 径）,1S 为胶 带紧边张力,2S 为 胶 带松边张力， B 为 胶 带宽度 ， α为 胶 带包 角， β 为 许用 传 递 能 力， kN/2m (帆 布 胶 带2/20mkN， 人 造 纺 材 芯 胶 带2/35mkN，钢 绳 芯 胶 带2/55mkN） 3.2 滚筒轴直径的确定 按 疲 劳 强度 计 算 nWDPWLLP2/14.0)(13 2/)(21SSP 32/3dW 2/)(211SSP 16/3dWn 所以 滚 筒 轴 的 直 径d 为 31312.1)(32DPLLPd= 35014.3272/2012.1272/8032=6mm 按刚度计算 )43(24223LLEJPLf 式中f 为轴弯曲产生的扰度...
