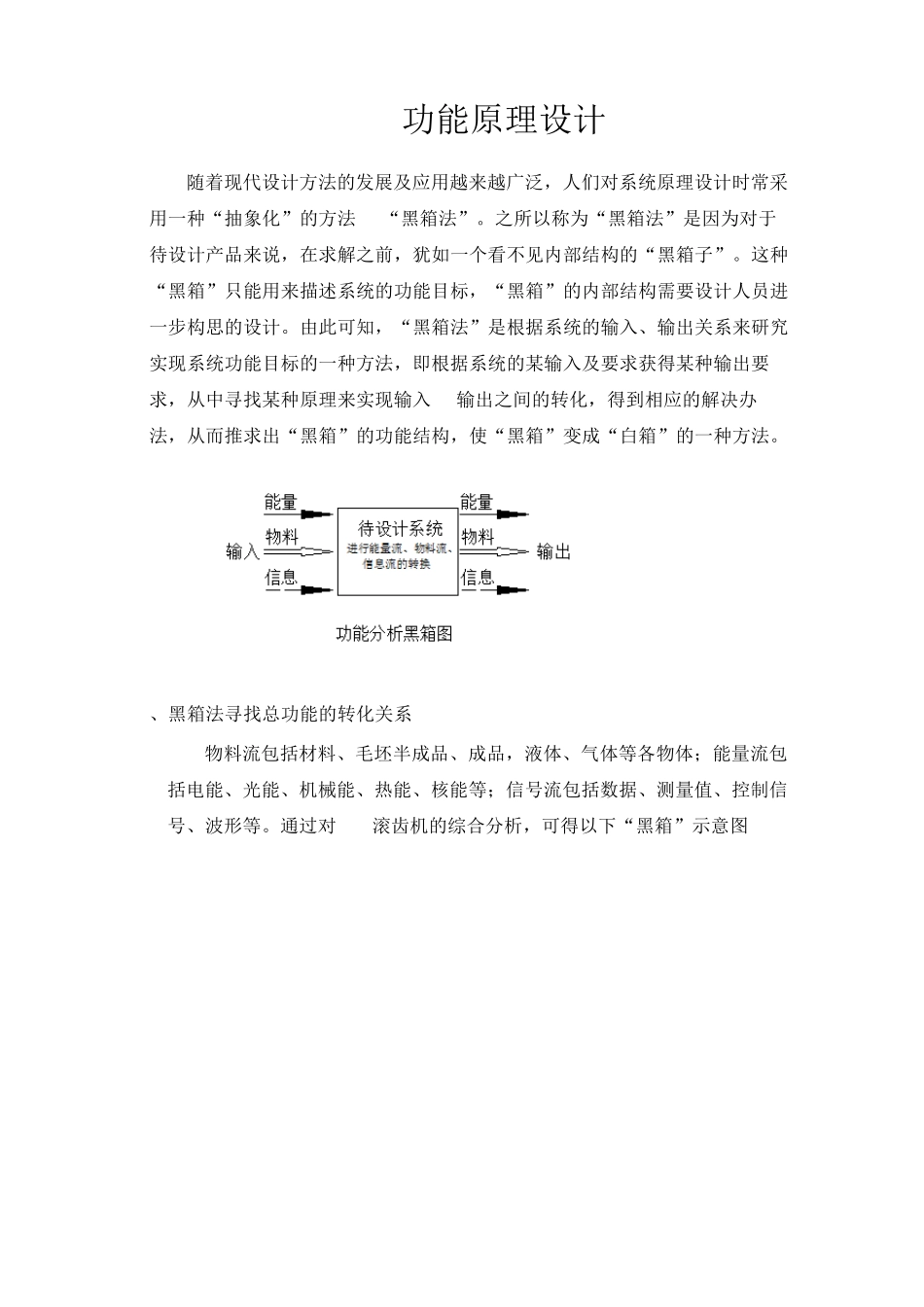

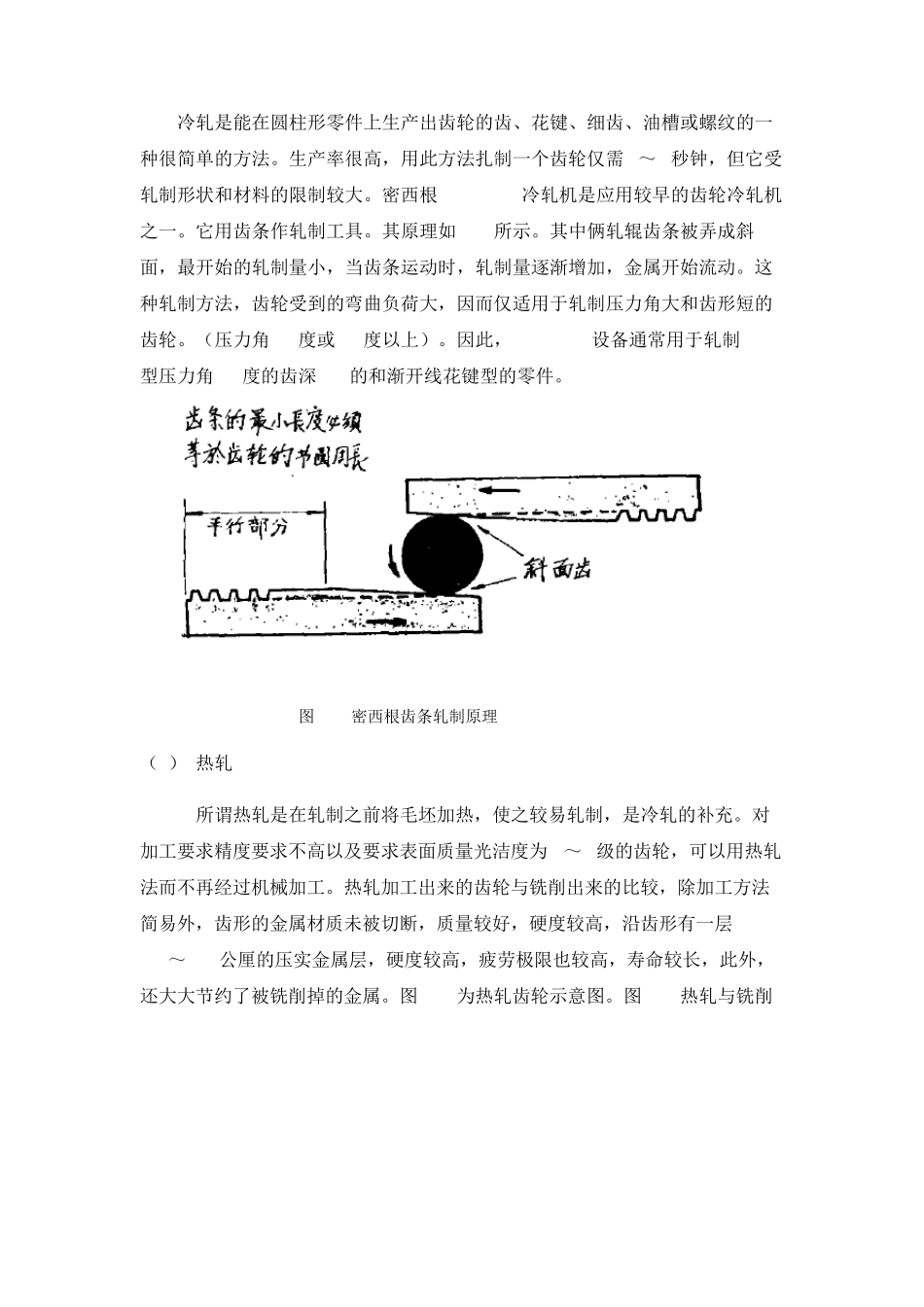

功能原理设计 随着现代设计方法的发展及应用越来越广泛,人们对系统原理设计时常采用一种“抽象化”的方法---“黑箱法”。之所以称为“黑箱法”是因为对于待设计产品来说,在求解之前,犹如一个看不见内部结构的“黑箱子”。这种“黑箱”只能用来描述系统的功能目标,“黑箱”的内部结构需要设计人员进一步构思的设计。由此可知,“黑箱法”是根据系统的输入、输出关系来研究实现系统功能目标的一种方法,即根据系统的某输入及要求获得某种输出要求,从中寻找某种原理来实现输入---输出之间的转化,得到相应的解决办法,从而推求出“黑箱”的功能结构,使“黑箱”变成“白箱”的一种方法。 1、黑箱法寻找总功能的转化关系 物料流包括材料、毛坯半成品、成品,液体、气体等各物体;能量流包括电能、光能、机械能、热能、核能等;信号流包括数据、测量值、控制信号、波形等。通过对Y38滚齿机的综合分析,可得以下“黑箱”示意图 通过黑箱法分析,滚齿机是将轮坯通过一定的加工过程,最终得到所需产品—齿轮的机器。该过程有各种能量的交换、损失,同时还与外界的环境密切相关。 2、滚齿加工原理 齿轮是现代机械传动中的重要组成部分。从国防机械到民用机械,从重工业机械到轻工业机械,无不广泛的采用齿轮传动。随着汽车、机械、航天等工业领域的高速发展,对齿轮的需求量日益增加,对齿轮加工的效率、质量及加工成本的要求愈来愈高,滚齿机是齿轮加工加床中的一种,由于滚齿机既适合高效率的齿形粗加工,又适合中等精度齿轮的精加工,因此受到广泛的应用。为此滚齿机的研究仍是大家努力的方向 齿轮加工机床的种类繁多,构造各异,加工方法也不相同,齿形加工可按在加工中有无切屑而区分为无屑加工和切削加工两大类。 无屑加工包括热轧、冷轧、压铸和粉末冶金等,无屑加工生产率高,材料消耗少,故成本低,但加工精度不高。 (1) 冷轧 冷轧是能在圆柱形零件上生产出齿轮的齿、花键、细齿、油槽或螺纹的一种很简单的方法。生产率很高,用此方法扎制一个齿轮仅需 3~5秒钟,但它受轧制形状和材料的限制较大。密西根 RoTo-Flo冷轧机是应用较早的齿轮冷轧机之一。它用齿条作轧制工具。其原理如 2-1所示。其中俩轧辊齿条被弄成斜面,最开始的轧制量小,当齿条运动时,轧制量逐渐增加,金属开始流动。这种轧制方法,齿轮受到的弯曲负荷大,因而仅适用于轧制压力角大和齿形短的齿轮。(压力角 25度或 25度以上)。因此,RoTo-Flo设备通常用...
