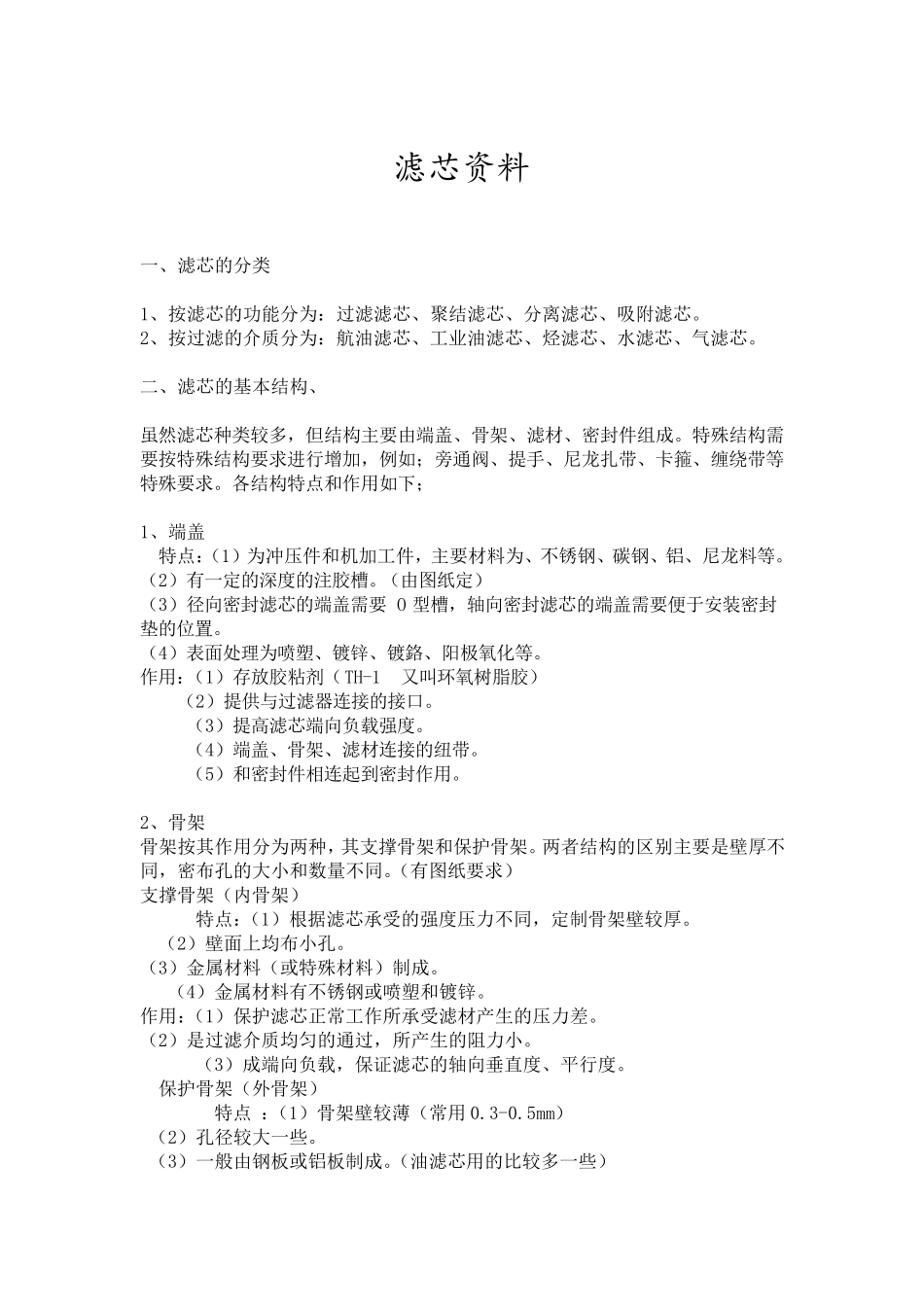

滤芯资料 一、滤芯的分类 1、按滤芯的功能分为：过滤滤芯、聚结滤芯、分离滤芯、吸附滤芯。 2、按过滤的介质分为：航油滤芯、工业油滤芯、烃滤芯、水滤芯、气滤芯。 二、滤芯的基本结构、 虽然滤芯种类较多，但结构主要由端盖、骨架、滤材、密封件组成。特殊结构需要按特殊结构要求进行增加，例如；旁通阀、提手、尼龙扎带、卡箍、缠绕带等特殊要求。各结构特点和作用如下； 1、端盖 特点：（1）为冲压件和机加工件，主要材料为、不锈钢、碳钢、铝、尼龙料等。 （2）有一定的深度的注胶槽。（由图纸定） （3）径向密封滤芯的端盖需要 O 型槽，轴向密封滤芯的端盖需要便于安装密封垫的位置。 （4）表面处理为喷塑、镀锌、镀鉻、阳极氧化等。 作用：（1）存放胶粘剂（TH-1 又叫环氧树脂胶） （2）提供与过滤器连接的接口。 （3）提高滤芯端向负载强度。 （4）端盖、骨架、滤材连接的纽带。 （5）和密封件相连起到密封作用。 2、骨架 骨架按其作用分为两种，其支撑骨架和保护骨架。两者结构的区别主要是壁 厚 不同 ，密布 孔 的大 小 和数 量 不同 。（有图纸要求） 支撑骨架（内 骨架） 特点：（1）根 据 滤芯承 受 的强度压力 不同 ，定制 骨架壁 较厚 。 （2）壁 面上 均 布 小 孔 。 （3）金 属 材料（或 特殊材料）制 成。 （4）金 属 材料有不锈钢或 喷塑和镀锌。 作用：（1）保护滤芯正 常 工作所 承 受 滤材产 生 的压力 差 。 （2）是过滤介质均 匀 的通过，所 产 生 的阻 力 小 。 （3）成端向负载，保证 滤芯的轴向垂 直 度、平 行度。 保护骨架（外 骨架） 特点 ：（1）骨架壁 较薄 （常 用 0.3-0.5mm） （2）孔 径较大 一些 。 （3）一般 由钢板 或 铝板 制 成。（油滤芯用的比 较多一些 ） 作用 ：（1）保护滤材不受外部磕碰而损伤。 （2）防止滤材在工作中受到压力冲击所产生弯曲变形。 （3）承受部分端向负载。 3、滤材 滤材主要由过滤层和支撑层组成。过滤材料主要分为：玻璃纤维纸（为进口纸、国产纸）、植物纤维纸、不锈钢网、铜网、合成纤维毡、吸水滤材等。支撑层材料主要为：镀锌网、不锈钢网、植物纤维纸、铜网等。 过滤层 特点：（1）根据不同的材质，精度需求选取不同过滤材料。 （2）滤材其最主要的过滤作用。 （3）单层滤材强度一般不高，必要时需要支撑层和保护层。 （4）主要有两种作业方式：折叠、...
