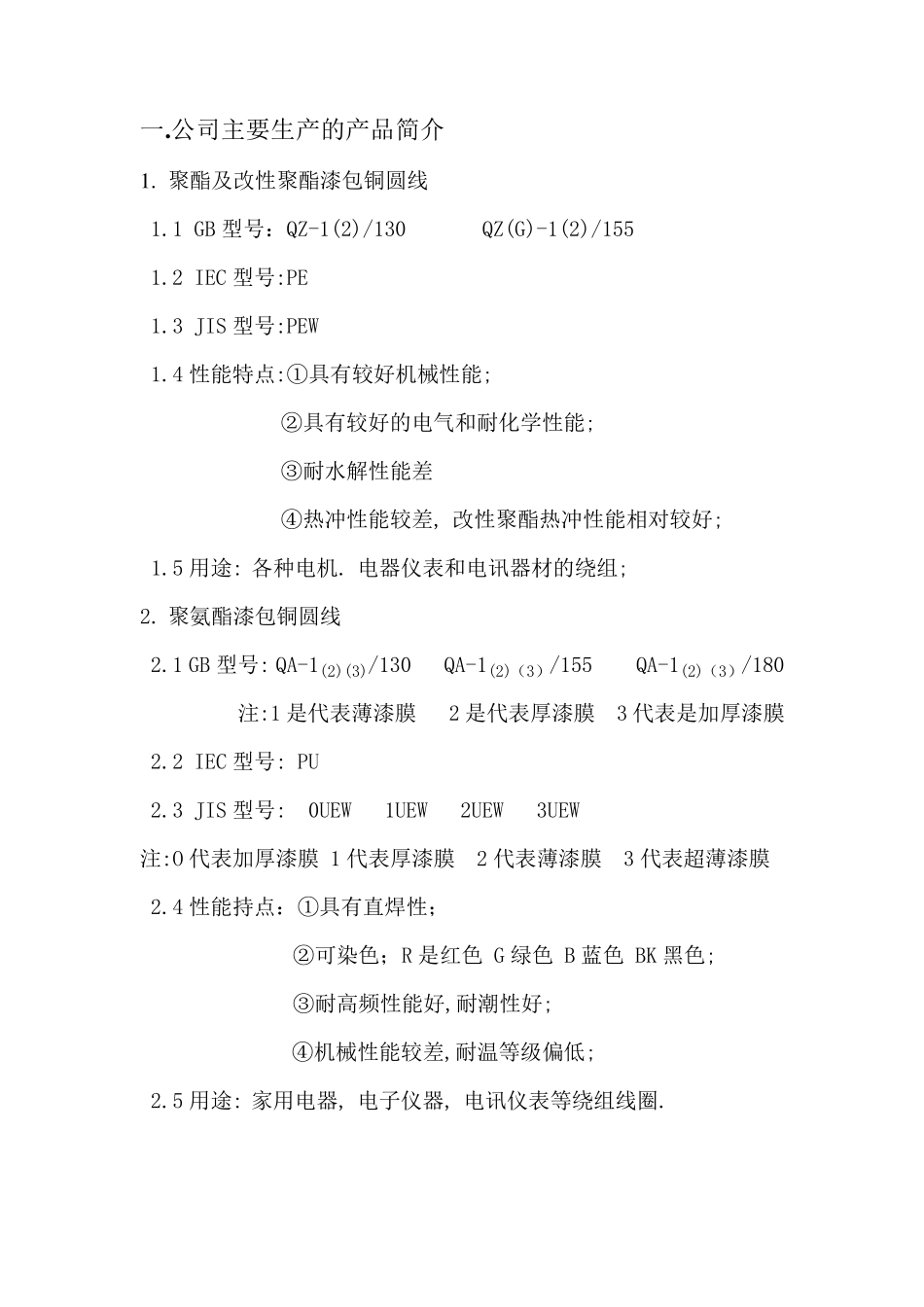

四会市恒辉电工器材有限公司 检 验 员 基 本 知 识 培 训 教 材 一.公司主要生产的产品简介 1 . 聚酯及改性聚酯漆包铜圆线 1.1 GB 型号：QZ-1(2)/130 QZ(G)-1(2)/155 1.2 IEC 型号:PE 1.3 JIS 型号:PEW 1.4 性能特点:①具有较好机械性能; ②具有较好的电气和耐化学性能; ③耐水解性能差 ④热冲性能较差, 改性聚酯热冲性能相对较好; 1.5 用途: 各种电机. 电器仪表和电讯器材的绕组; 2. 聚氨酯漆包铜圆线 2.1 GB 型号: QA-1(2)(3)/130 QA-1(2)（3）/155 QA-1(2)（3）/180 注:1 是代表薄漆膜 2 是代表厚漆膜 3 代表是加厚漆膜 2.2 IEC 型号: PU 2.3 JIS 型号: 0UEW 1UEW 2UEW 3UEW 注:O 代表加厚漆膜 1 代表厚漆膜 2 代表薄漆膜 3 代表超薄漆膜 2.4 性能持点：①具有直焊性； ②可染色；R 是红色 G 绿色 B 蓝色 BK 黑色; ③耐高频性能好,耐潮性好; ④机械性能较差,耐温等级偏低; 2.5 用途: 家用电器, 电子仪器, 电讯仪表等绕组线圈. 3. 180 级聚酯亚胺漆包铜圆线 3.1 GB 型号: QZY-1(2)/180 3.2 IEC 型号: PEI 3.3 JIS 型号: PIW 3.4 性能特点:①耐热冲击性能好; ②机械强度高; ③耐化学性能好; ④在密封条件下易水解,成本较比聚酯线高; 3.5 用途: 高温. 高寒. 耐辐射. 超负荷的环境下使用的电机及电器绕组; 4. 2 0 0 级聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线 4.1 GB 型号:Q(XY/ZY)-1(2)/200 4.2 IEC 型号: PAI/PEI-1(2) 4.3 JIS 型号: AIW/PIW 4.4 性能特点: ①具有较高的耐温等级; ②具有良好的耐冷冻煤性; ③耐溶剂性好; 4.5 用途: 电冰箱. 空调器压缩机电机的绕组; 要求耐温等级较高的电器; 二. 漆包线的技术标隹 1.国家标准为 GB/T6109-2008,试验方法为 GB/T4074-2008 2.国际电工委员会绕组线标准为 IEC60317，试验方法为 IEC60851 3.日本工业标准为JIS C3202-1994，试验方法为JIS C3003-1999 4.美国电气制造商协会电磁线标准为NEMA MW1000：2008; 三. 漆包线试验要求 外观：用正常视力检查漆膜应光滑、连续、无斑纹、无气泡和杂质。 1. 尺寸： 1.1 测量方法:导体标称直径d≤0.063mm 用电阻测量 导体标称直径d＞0.063 用尺寸测量 1.2 测量导体直径 1.2.1 测量导体标称直径0.063 以上 0.20mm 及以下 在 1 根直径试样上相距各 1m 的 3 个位置上, 除去绝缘...
