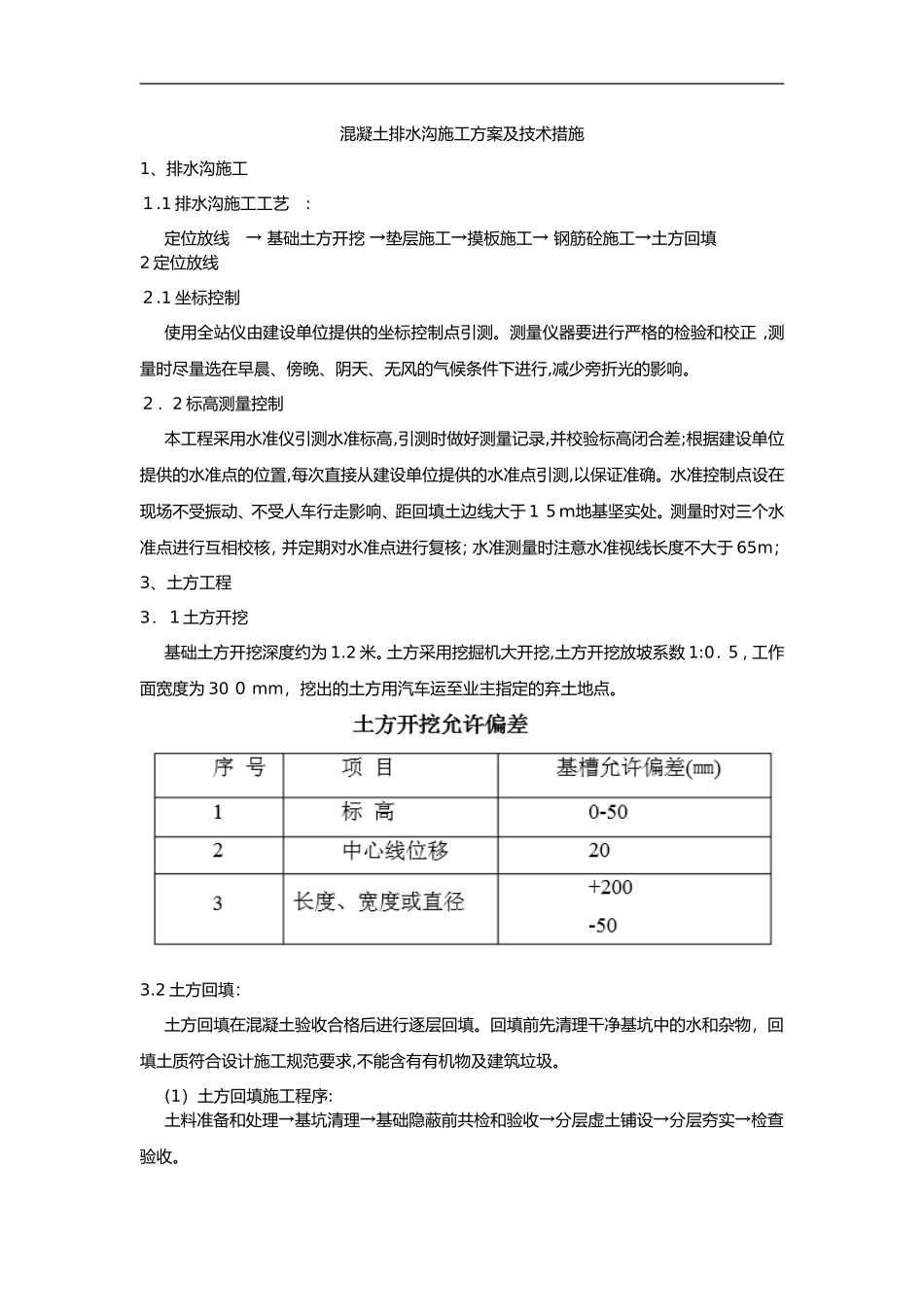

混凝土排水沟施工方案及技术措施1、排水沟施工１.1排水沟施工工艺:定位放线→基础土方开挖→垫层施工→摸板施工→钢筋砼施工→土方回填2定位放线２.1坐标控制使用全站仪由建设单位提供的坐标控制点引测。测量仪器要进行严格的检验和校正,测量时尽量选在早晨、傍晚、阴天、无风的气候条件下进行,减少旁折光的影响。２．2标高测量控制本工程采用水准仪引测水准标高,引测时做好测量记录,并校验标高闭合差;根据建设单位提供的水准点的位置,每次直接从建设单位提供的水准点引测,以保证准确。水准控制点设在现场不受振动、不受人车行走影响、距回填土边线大于1５ｍ地基坚实处。测量时对三个水准点进行互相校核，并定期对水准点进行复核；水准测量时注意水准视线长度不大于65m；3、土方工程3．１土方开挖基础土方开挖深度约为1.2米。土方采用挖掘机大开挖,土方开挖放坡系数1:0．５，工作面宽度为30０mm，挖出的土方用汽车运至业主指定的弃土地点。3.2土方回填：土方回填在混凝土验收合格后进行逐层回填。回填前先清理干净基坑中的水和杂物，回填土质符合设计施工规范要求,不能含有有机物及建筑垃圾。(1）土方回填施工程序:土料准备和处理→基坑清理→基础隐蔽前共检和验收→分层虚土铺设→分层夯实→检查验收。（２）基础回填：待基础模板拆除和各方对基础的混凝土外观等项目验收合格后方可开始施工。土方回填前将基坑底部的垃圾及杂物清理干净,四周土方分层回填夯实,每层高度为３00mm，压实不小于0.96,下层土的压实度经试验合格后方可进行上层土的回填。(3）土方回填质量控制：①回填土的最佳含水量应通过试验确定,一般为14-16%。回填土中的孤石不能大于Φ2０0，数量不超过５%。②严格控制每层回填厚度,每虚铺厚度300mm,回填时在基础上划出分层线，并严格按分层线进行回填。③下层土试验不合格不允许上层土回填。4基础垫层施工垫层砼施工待验槽合格后进行，基础垫层模板采用10cm木方支设,垫层模板支设时坑内钉上轴线桩,然后根据轴线桩支垫层模板,垫层模板施工完后在模板内侧抄上垫层顶标高用于砼浇筑时控制标高。砼来采用商砼,垫层砼用平板振动器振动，铁锹拍实,木抹找平。在混凝土垫层浇筑后,基础施工前，经业主、监理、总包进行定位轴线验收合格后方可进行下一步施工。5钢筋工程:5．1原材料进场施工前根据进度计划合理准备材料,组织钢筋进场,并附带钢筋出厂质量证明文件，钢筋进场后立即组织复检,钢筋复检合格后方可使用;每批钢筋都要进行外观检查，钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。钢筋入场后,分规格堆放堆放高度离地面30０mm，上方用防雨布遮盖，并设立标识牌。５.2钢筋的预制（1)技术人员向钢筋工做详细的技术交底，钢筋制作前现场进行放样,放样核实无误后方可下料;（2）钢筋加工前若发现钢筋表面有油渍、污垢和铁锈则必须清除干净。（3）钢筋在加工棚进行钢筋加工，钢筋加工完成后用板车将钢筋运到施工地点。钢筋加工的尺寸按设计图纸和抗震要求进行。（4）按设计要求,钢筋保护层从最外皮的钢筋算起,所以在钢筋下料时一定要注意，不能按通常的思维制作。钢筋的弯曲和弯钩应符合以下要求：HPB30０箍筋末端弯钩做135°，平直部分长度为1０d。箍筋采用的钢筋为HRB３35，平直部分长度为１0d，弯弧半径至少要达到4d便于主筋的放置。5．3钢筋的安装钢筋采用错开搭接绑扎：基础钢筋与沟壁竖向钢筋同时绑扎,沟壁竖向钢筋一次绑扎到位。基础混凝土浇筑前沟壁竖向钢筋的固定方法为:所有沟壁竖向钢筋均与基础钢筋绑扎连接完后在沟壁外侧搭设模板加固系统，在基础混凝土浇筑完后，开始进行水平钢筋绑扎。沟壁外留为支设外模用,在堤壁混凝土拆模后拆除。５.４钢筋隐蔽验收(１)钢筋现场安装严格执行“三检制”。（2）钢筋安装完毕，由班组自检，再由施工员复检，检查时特别要注意钢筋规格、级别、有无漏筋、少筋等问题;标高控制是否正确;沉降观测点位置是否正确，制作要求是否符合要求。专业质量检查员复核无误后通知监理等单位验收，并做好钢筋隐蔽工程验收记录。（3)本工程钢筋均采用机械制作，严格按照图纸尺寸下料,在钢筋棚做好后，运到现场绑扎。绑扎前先于垫...
