潜水搅拌机如何选型与安装VIP免费

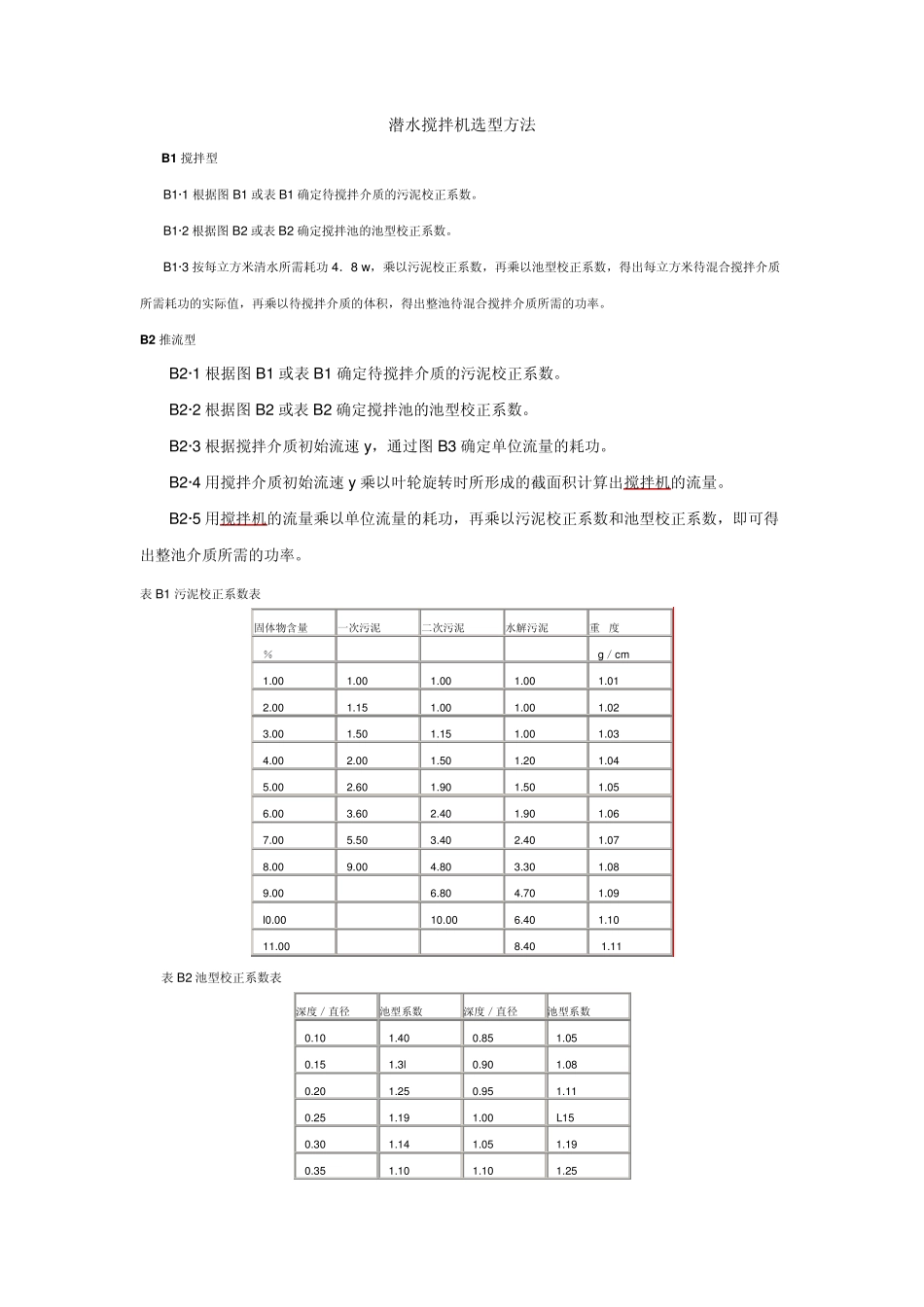

潜水搅拌机如何选型与安装_第1页
1/17

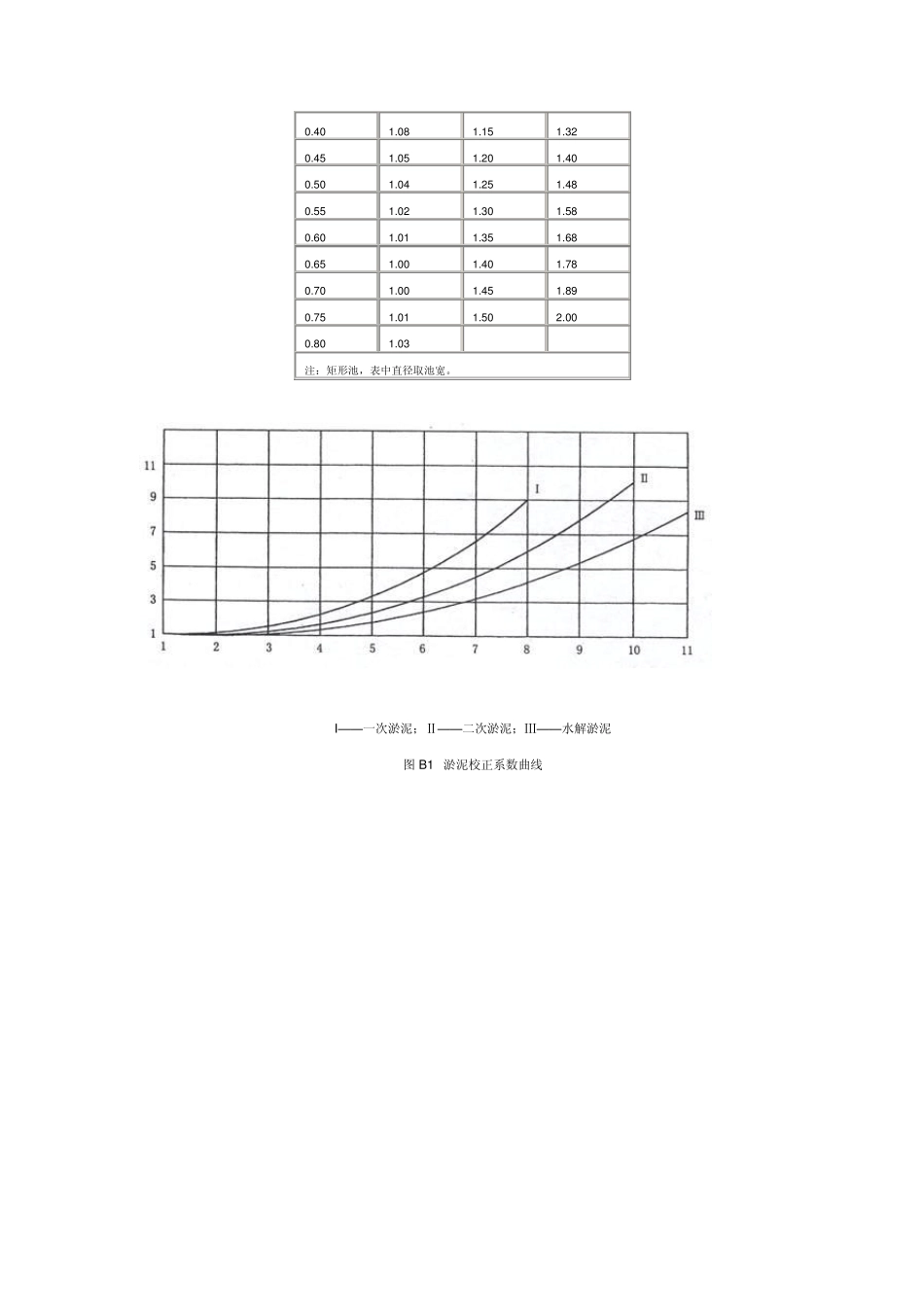

潜水搅拌机如何选型与安装_第2页
2/17

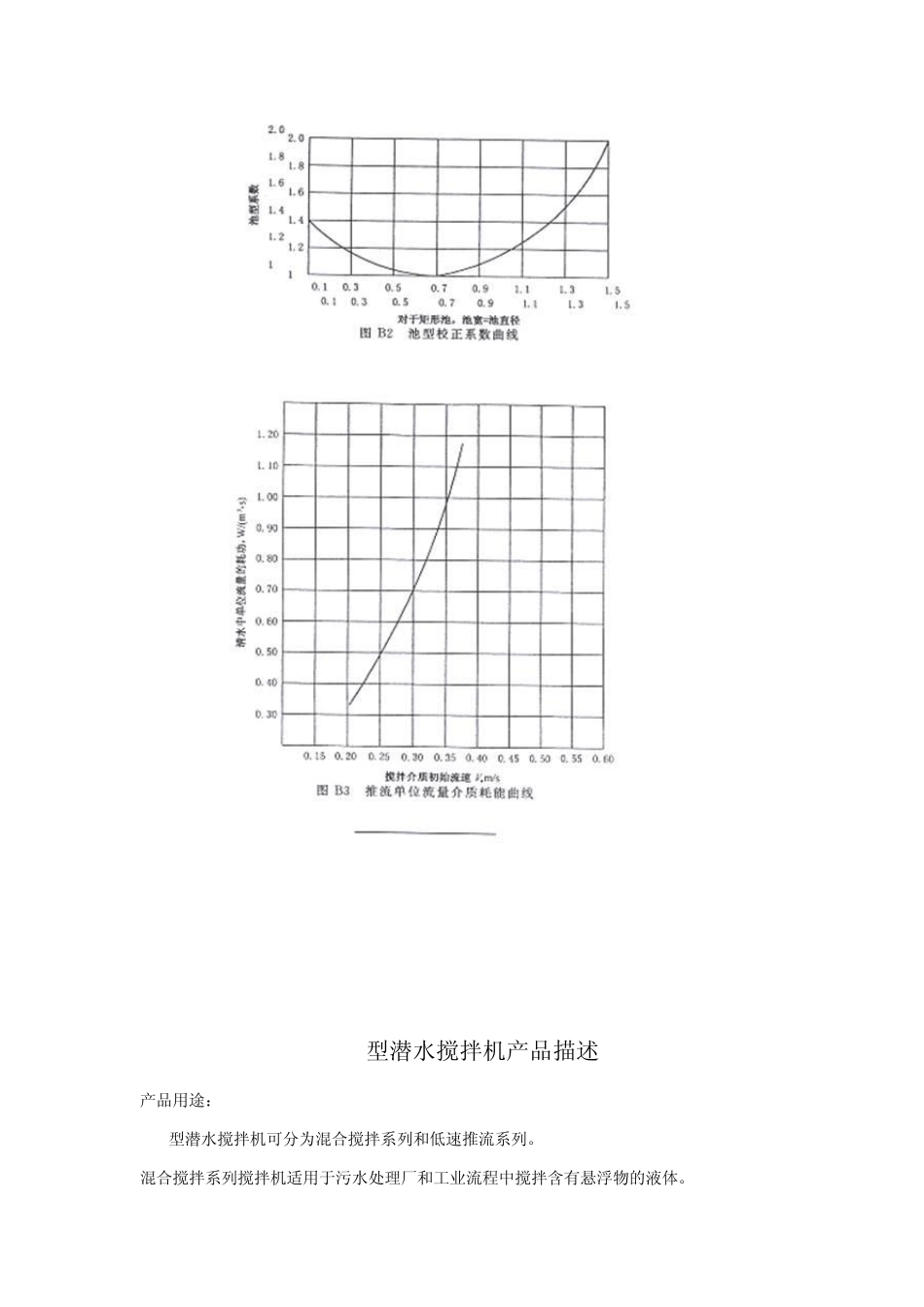

潜水搅拌机如何选型与安装_第3页
3/17
潜水搅拌机选型方法 B 1 搅拌型 B1·1 根据图B1 或表B1 确定待搅拌介质的污泥校正系数。 B1·2 根据图B2 或表B2 确定搅拌池的池型校正系数。 B1·3 按每立方米清水所需耗功 4.8 w,乘以污泥校正系数,再乘以池型校正系数,得出每立方米待混合搅拌介质所需耗功的实际值,再乘以待搅拌介质的体积,得出整池待混合搅拌介质所需的功率。 B 2 推流型 B2·1 根据图B1 或表B1 确定待搅拌介质的污泥校正系数。 B2·2 根据图B2 或表B2 确定搅拌池的池型校正系数。 B2·3 根据搅拌介质初始流速 y,通过图B3 确定单位流量的耗功。 B2·4 用搅拌介质初始流速 y 乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。 B2·5 用搅拌机的流量乘以单位流量的耗功,再乘以污泥校正系数和池型校正系数,即可得出整池介质所需的功率。 表B1 污泥校正系数表 固体物含量 一次污泥 二次污泥 水解污泥 重 度 % g/cm 1.00 1.00 1.00 1.00 1.01 2.00 1.15 1.00 1.00 1.02 3.00 1.50 1.15 1.00 1.03 4.00 2.00 1.50 1.20 1.04 5.00 2.60 1.90 1.50 1.05 6.00 3.60 2.40 1.90 1.06 7.00 5.50 3.40 2.40 1.07 8.00 9.00 4.80 3.30 1.08 9.00 6.80 4.70 1.09 l0.00 10.00 6.40 1.10 11.00 8.40 1.11 表B2 池型校正系数表 深度/直径 池型系数 深度/直径 池型系数 0.10 1.40 0.85 1.05 0.15 1.3l 0.90 1.08 0.20 1.25 0.95 1.11 0.25 1.19 1.00 L15 0.30 1.14 1.05 1.19 0.35 1.10 1.10 1.25 0.40 1.08 1.15 1.32 0.45 1.05 1.20 1.40 0.50 1.04 1.25 1.48 0.55 1.02 1.30 1.58 0.60 1.01 1.35 1.68 0.65 1.00 1.40 1.78 0.70 1.00 1.45 1.89 0.75 1.01 1.50 2.00 0.80 1.03 注:矩形池,表中直径取池宽。 I——一次淤泥;Ⅱ——二次淤泥;Ⅲ——水解淤泥 图 B1 淤泥校正系数曲线 QJB型潜水搅拌机产品描述 产品用途: QJB型潜水搅拌机可分为混合搅拌系列和低速推流系列。 混合搅拌系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体。 QJB型潜水搅拌机产品型号说明 QJBO.85/8-260/3-740/C/S/P/AL QJB------潜水搅拌机(推流器)的拼音缩写 O.85-----电机功率(KW) 8-----电机级数 260-----叶轮直径 3-----叶片数 740-----额定转数(r/min) C/S/P/AL-----材质:C代表铸铁,S代...
