激光切割机图示说明(再版)VIP免费

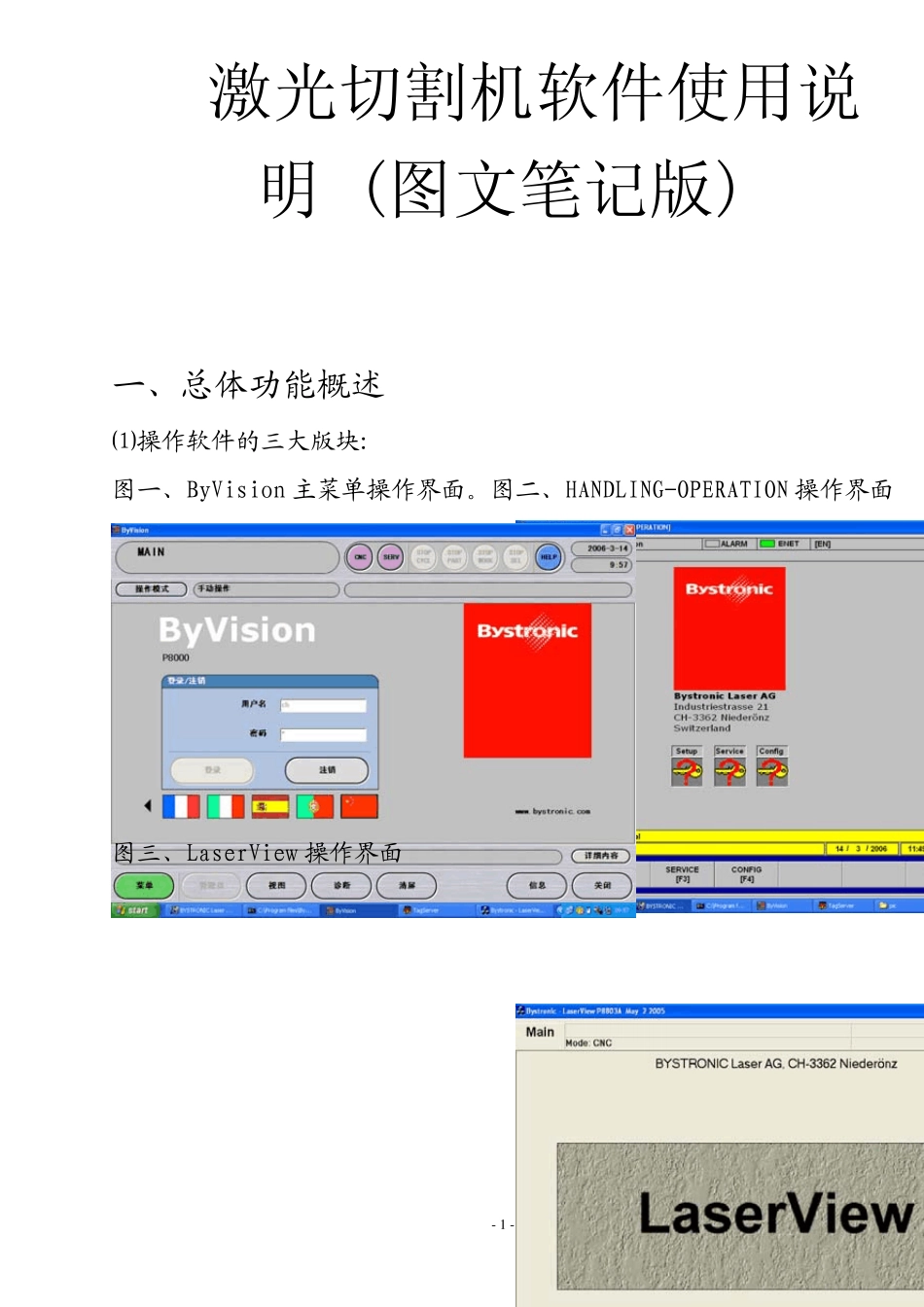

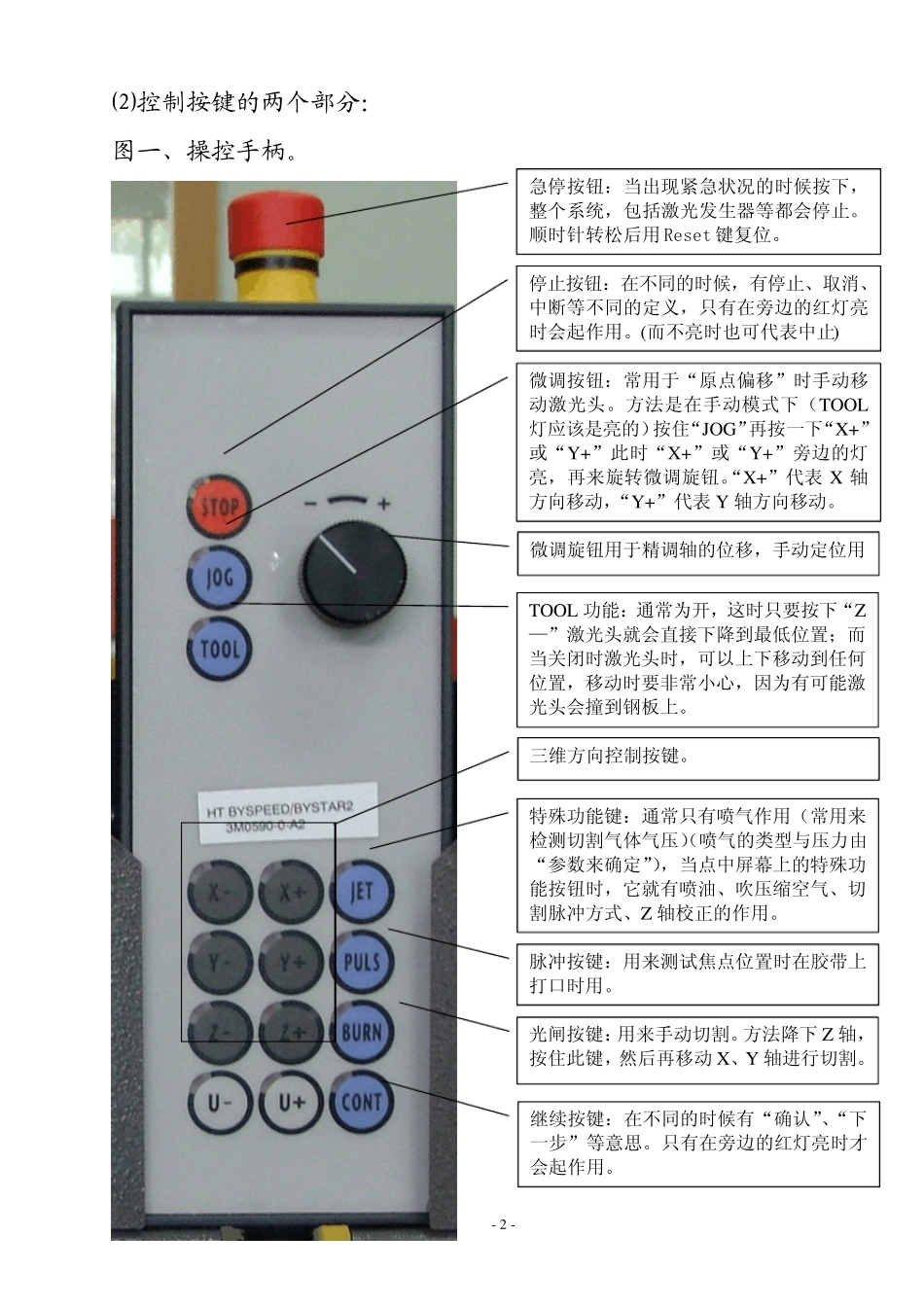

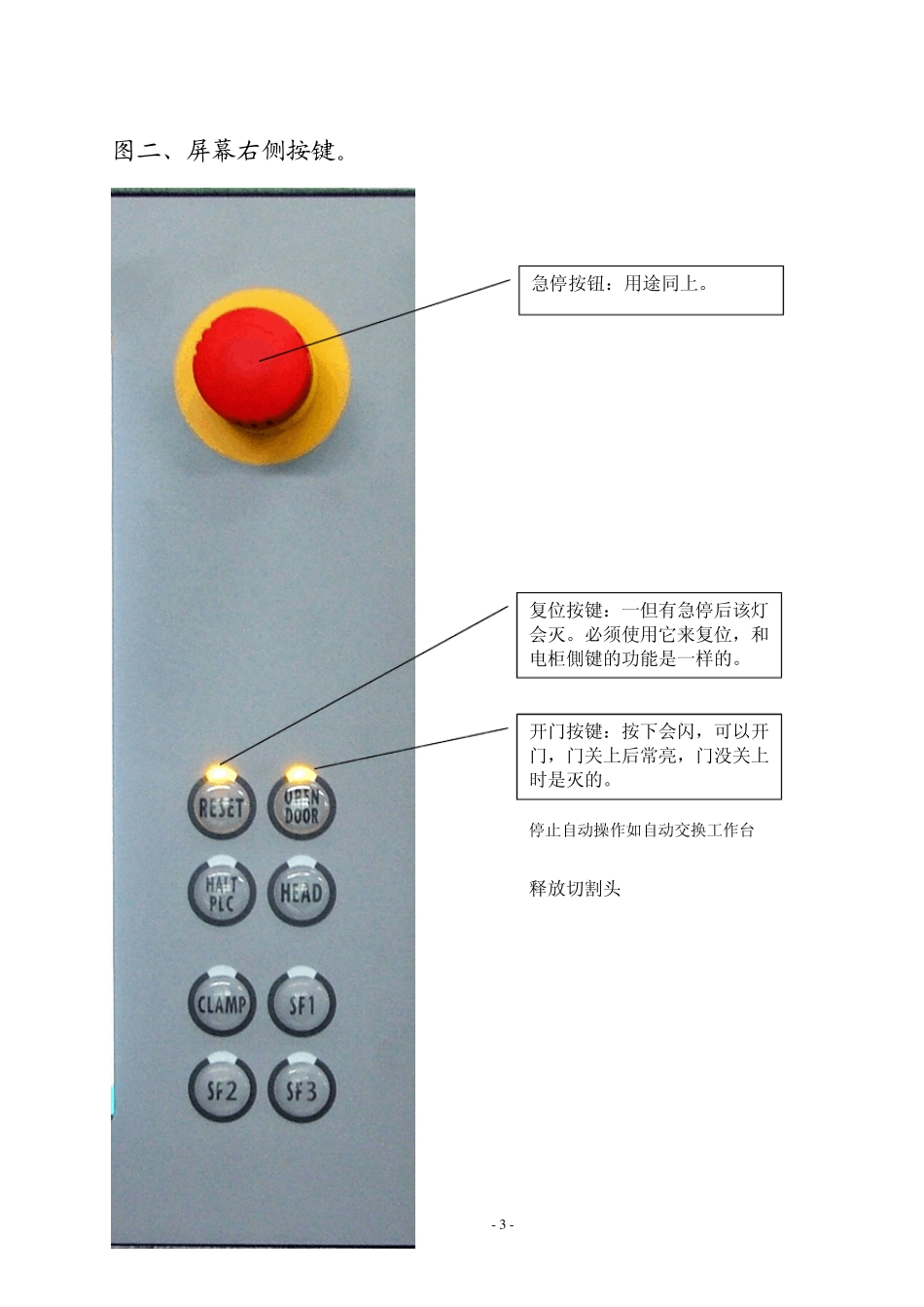

激光切割机软件使用说明 (图文笔记版) 一、总体功能概述 ⑴操作软件的三大版块: 图一、ByVision 主菜单操作界面。图二、HANDLING-OPERATION 操作界面 图三、LaserView 操作界面 - 1 -⑵控制按键的两个部分： 图一、操控手柄。 急停按钮：当出现紧急状况的时候按下，整个系统，包括激光发生器等都会停止。顺时针转松后用Reset 键复位。 微调按钮：常用于“原点偏移”时手动移动激光头。方法是在手动模式下（TOOL灯应该是亮的）按住“JOG”再按一下“X+”或“Y+”此时“X+”或“Y+”旁边的灯亮，再来旋转微调旋钮。“X+”代表X 轴方向移动，“Y+”代表Y 轴方向移动。 停止按钮：在不同的时候，有停止、取消、中断等不同的定义，只有在旁边的红灯亮时会起作用。(而不亮时也可代表中止) 微调旋钮用于精调轴的位移，手动定位用 TOOL 功能：通常为开，这时只要按下“Z—”激光头就会直接下降到最低位置；而当关闭时激光头时，可以上下移动到任何位置，移动时要非常小心，因为有可能激光头会撞到钢板上。 特殊功能键：通常只有喷气作用（常用来检测切割气体气压）（喷气的类型与压力由“参数来确定”），当点中屏幕上的特殊功能按钮时，它就有喷油、吹压缩空气、切割脉冲方式、Z轴校正的作用。 三维方向控制按键。 继 续 按键：在不同的时候有“确认 ”、“下一步 ”等意 思 。只有在旁边的红灯亮时才会起作用。 光闸 按键：用来手动切割。方法降下Z轴，按住此键，然 后再移动X、Y 轴进 行 切割。脉冲按键：用来测试 焦 点位置时在胶 带 上打 口 时用。 - 2 - 图二、屏幕右侧按键。 急停按钮：用途同上。 开门按键：按下会闪，可以开门，门关上后常亮，门没关上时是灭的。 复位按键：一但有急停后该灯会灭。必须使用它来复位，和电柜側键的功能是一样的。 停止自动操作如自动交换工作台 释放切割头 - 3 -二、激光切割机每个版块的具体功能介绍 ⑴ByVision（用户名：CH 密码：1） ①“MAIN（F5）”主菜单：其中包括“管理员”、“视图”、“诊断”、“清屏”、“信息”、“关闭”。 “管理员”、“视图”：已设置好，一般无需改动。一般级别无法修改的。 “诊断”：用于显示机床的通讯状态，绿灯通讯为正常，红灯通讯中断或未建立通讯或没有该硬件（如 Byloder）。前两个灯为绿，后一个灯为红，此时为正常。具体的机型不同而有异。 “清屏”：点击后屏幕为白色，此时触摸功能关闭，就可用布...
