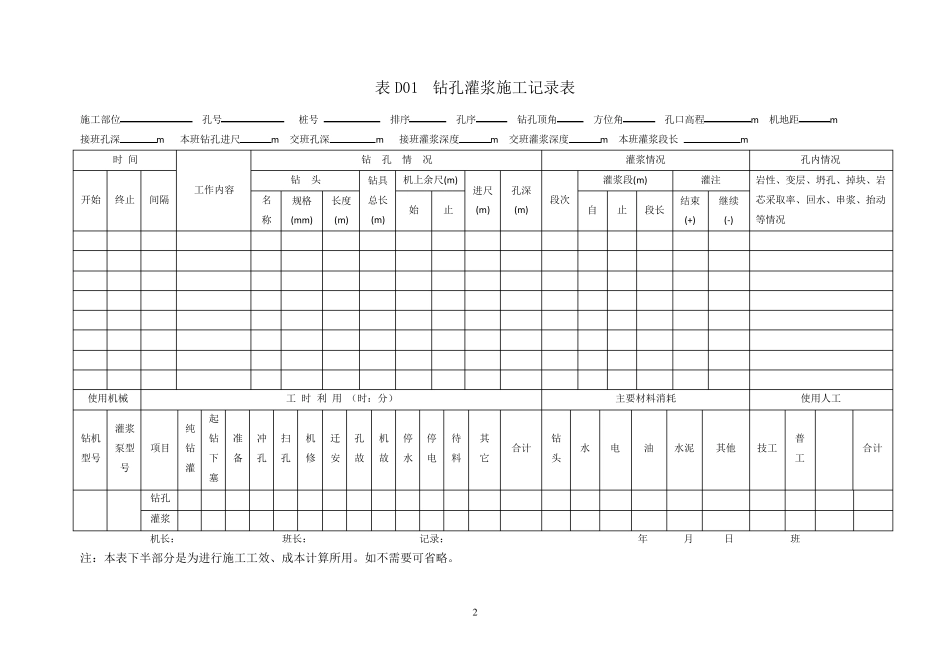

附录D 灌浆工程施工记录和成果图表 灌浆工程施工记录应包括下列主要表格： 1 钻孔灌浆施工记录表（表D01）。 2 灌浆施工记录表（表D02）。 3 灌浆施工成果单孔统计表（表D03）。 4 灌浆施工成果分序统计表（表D04）。 5 灌浆施工成果单元工程统计表（表D05）。 6 回填灌浆施工成果综合统计表（表D06）。 7 帷幕灌浆施工成果综合统计表（表D07）。 8 固结灌浆施工成果综合统计表（表D08）。 9 灌浆工程完成情况表（表D09）。 10 混凝土坝接缝灌浆单区灌浆施工成果表（表D10）。 11 混凝土坝接缝灌浆施工成果综合统计表（表D11）。 12 钻孔压水试验记录表（表D12）。 13、注水试验记录与资料整理记录表（表D13）。 14、 检查孔注水试验成果表（表D14）。 灌浆工程施工应包括下列成果图： 1 各次序孔单位注灰量频率曲线图（图D01）。 2 帷幕灌浆综合剖面图（图D02）。 3 深孔固结灌浆成果综合平、剖面图（图D03）。 4 隧洞固结灌浆成果展示图（图D04）。 5 混凝土坝接缝灌浆（纵缝）综合剖面图（图D0 5 ）。 2 表D01 钻孔灌浆施工记录表 施工部位 孔号 桩号 排序 孔序 钻孔顶角 方位角 孔口高程 m 机地距 m 接班孔深 m 本班钻孔进尺 m 交班孔深 m 接班灌浆深度 m 交班灌浆深度 m 本班灌浆段长 m 时 间 工作内容 钻 孔 情 况 灌浆情况 孔内情况 开始 终止 间隔 钻 头 钻具总长 (m ) 机上余尺(m ) 进尺 (m ) 孔深 (m ) 段次 灌浆段(m ) 灌注 岩性、变层、坍孔、掉块、岩芯采取率、回水、串浆、抬动等情况 名称 规格 (m m ) 长度 (m ) 始 止 自 止 段长 结束 (+) 继续 (-) 使用机械 工 时 利 用 （时：分） 主要材料消耗 使用人工 钻机型号 灌浆泵型号 项目 纯钻灌 起钻下塞 准备 冲孔 扫孔 机修 迁安 孔故 机故 停水 停电 待料 其它 合计 钻 头 水 电 油 水泥 其他 技工 普工 合计 钻孔 灌浆 机长： 班长： 记录： 年 月 日 班 注：本表下半部分是为进行施工工效、成本计算所用。如不需要可省略。 3 表D02 灌浆施工记录表 孔号 桩号 段次 段长自 m 至 m 计 m 孔底沉淀 cm 射浆管距孔底 cm 排序 次序 孔口高程 m 年 月 日 班 时间 浆液配比 浆液配量 加浆量 (L) 槽内 注入量 (L) 注入率 (L/min) 灌浆 时 分 间隔 水 水泥 水 水泥 (kg) ...
