火力发电厂沉降观测技术方案VIP免费

火力发电厂沉降观测技术方案_第1页
1/9
火力发电厂沉降观测技术方案_第2页
2/9
火力发电厂沉降观测技术方案_第3页
3/9

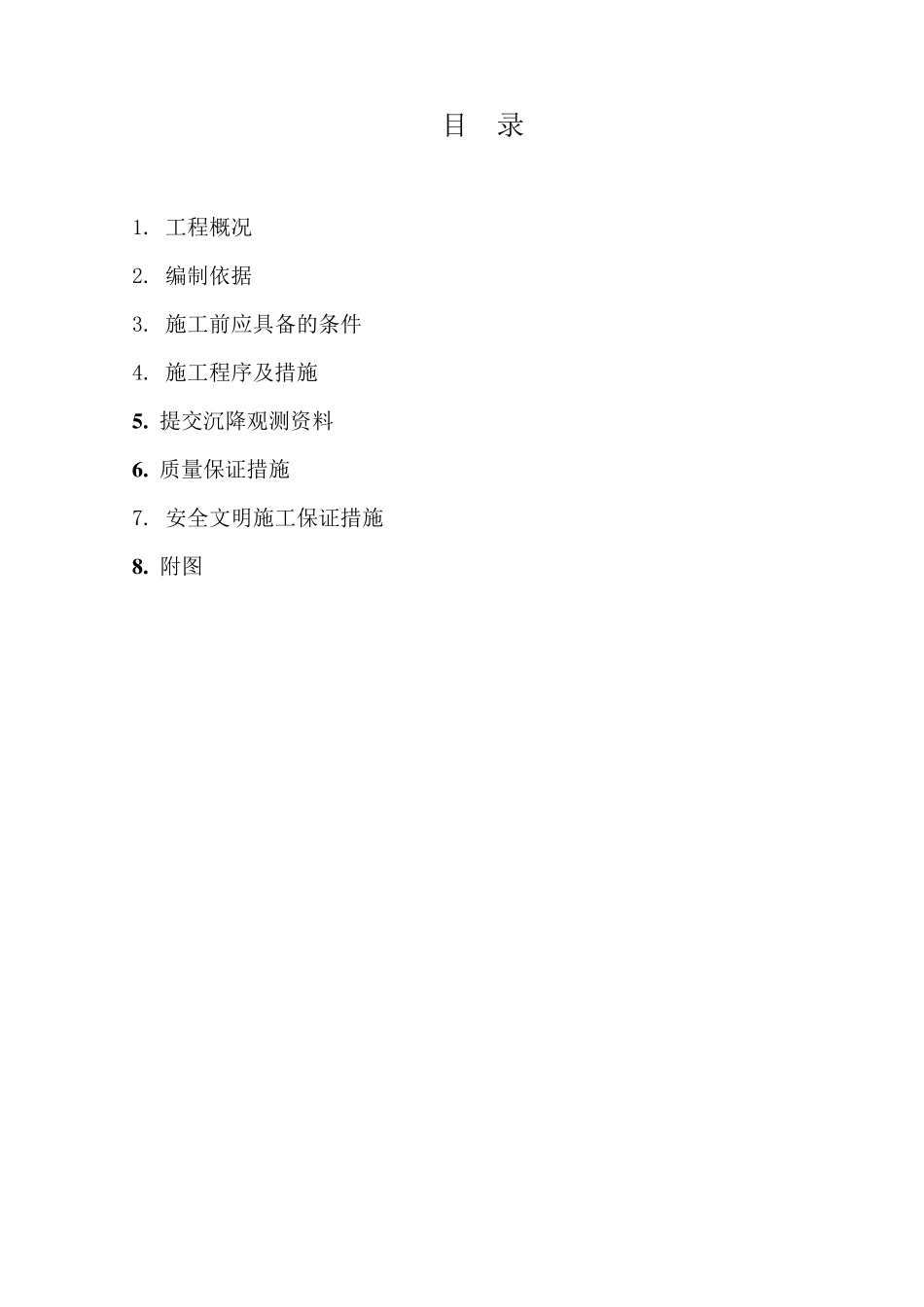

目 录 1. 工程概况 2. 编制依据 3. 施工前应具备的条件 4. 施工程序及措施 5 . 提交沉降观测资料 6 . 质量保证措施 7. 安全文明施工保证措施 8 . 附图 沉降观测技术方案 1.工程概况: 本工程位于#州市经济技术开发区,规划容量为4×60MW+4×150MW+4×330MW 燃煤机组,本期为三期 4×330MW 亚临界热电联产燃煤机组。本期工程地面高程约在11.0-12.0m之间。累年平均气温 12.8℃,累年一般冻土深度 34cm。本期工程沿用电厂原有建筑坐标系统与高程系统,高程系统采用 1985 国家高程基准,测量坐标系统为1954北京坐标系。##公司承建项目为1#、2#机组建筑、安装等工程。随着建筑物的施工,其基础和地基承受的载荷在不断增加,故常常会引起基础及其四周的地层产生变形,使建筑物产生均匀或不均匀沉降。这种变形在一定范围内可视为正常现象,但如超过某一限度就会影响建筑物的正常使用,严重的还会危及建筑物的安全,故应对重要建筑物进行沉降观测。建筑物沉降是用水准测量方法,通过观测布设在建筑物上的沉降观测点与水准基点之间的高差 变化 值 来 确 定的。 2.编 制 依 据 : 2.1 沉降观测水准基点测量,按 二 等水准精 度进行,依 据 《 国家一、二 等水准测量规范》 GB12897-2007,二 等水准测量采用光 学 测微 法,每 测站 的观测顺 序 是: 往 测时 ,在奇 数 测站 :后 — 前 — 前 — 后 ; 在偶 数 测站 :前 — 后 — 后 — 前 。 返 测时 ,在奇 数 测站 :前 — 后 — 后 — 前 ; 在偶 数 测站 :后 — 前 — 前 — 后 。 2.2 依 据 《 工程测量规范》 GB50026-2007,每 一测站 观测结 束 后 随即 进行检 核 ,测站 观测限差 见 下 表 : 项目 等 级 视线 长 度 前 后 视 距 差 ( m ) 前 后 视 距 累 计差 ( m) 视线 高度 基辅 分 划读 数 较 差 ( mm) 基辅 分 划所 测高差 较 差 ( mm) 观测次 数 仪 器类 型 视距 ( m ) 二 等 S1 ≤ 50 ≤ 1.0 ≤ 3.0 ≥ 0.5 0.5 0.7 往 返 各 一次 2.3 依 据 《 工程测量规范》 中 沉降仪 器 及工具 选 用: 2.3.1 水准仪 选 用苏 一光 DSZ2+XFS1 2.3.2 水准尺 选 用: a、二等水准基点观测采用 2m 铟钢水准尺,尺面分划的偶然误差极限值不应大于0.3mm。 b、沉降观...
