火灾报警控制器诺蒂菲尔技术手册NotifierVIP免费

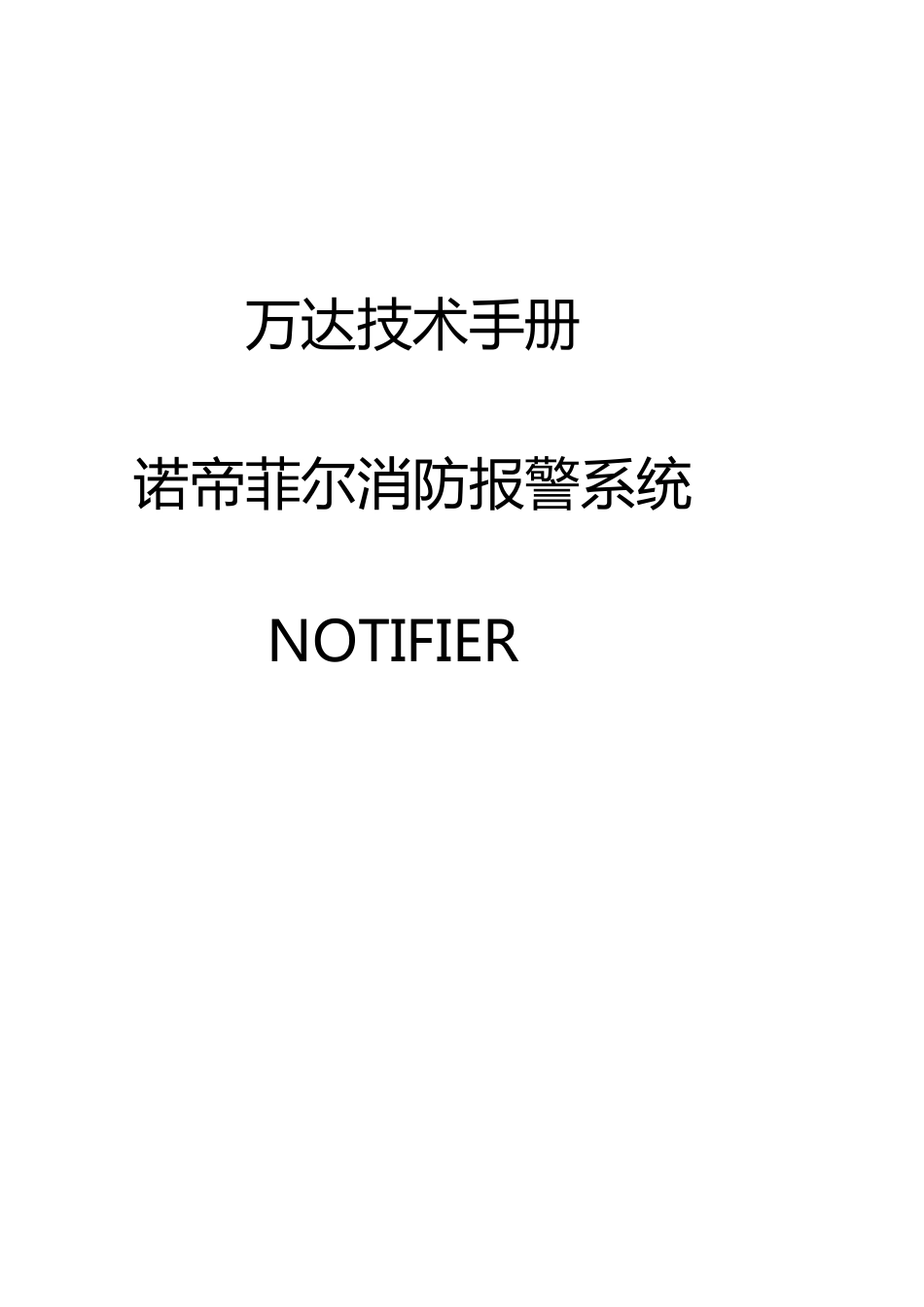

火灾报警控制器诺蒂菲尔技术手册Notifier_第1页
1/68

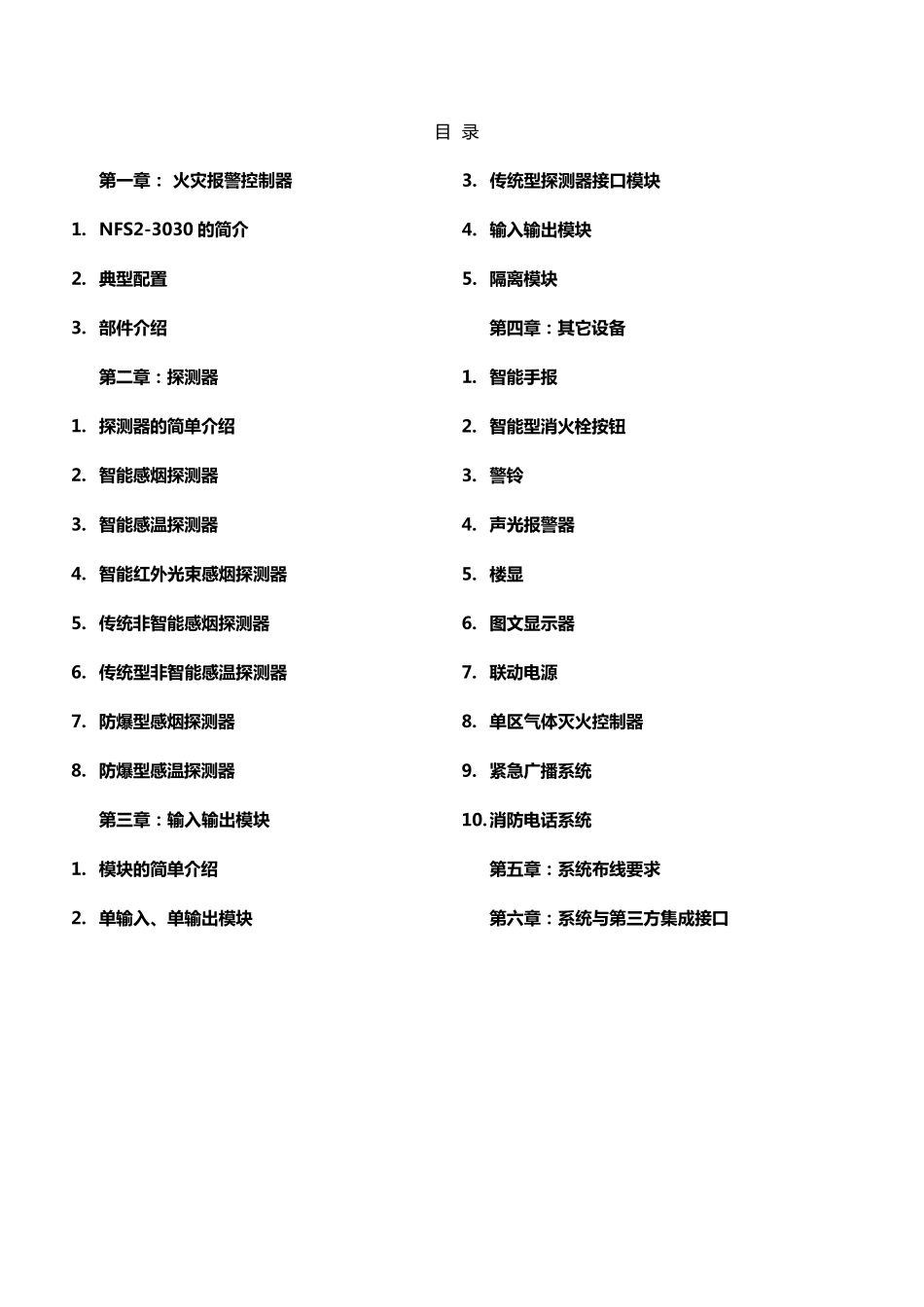

火灾报警控制器诺蒂菲尔技术手册Notifier_第2页
2/68

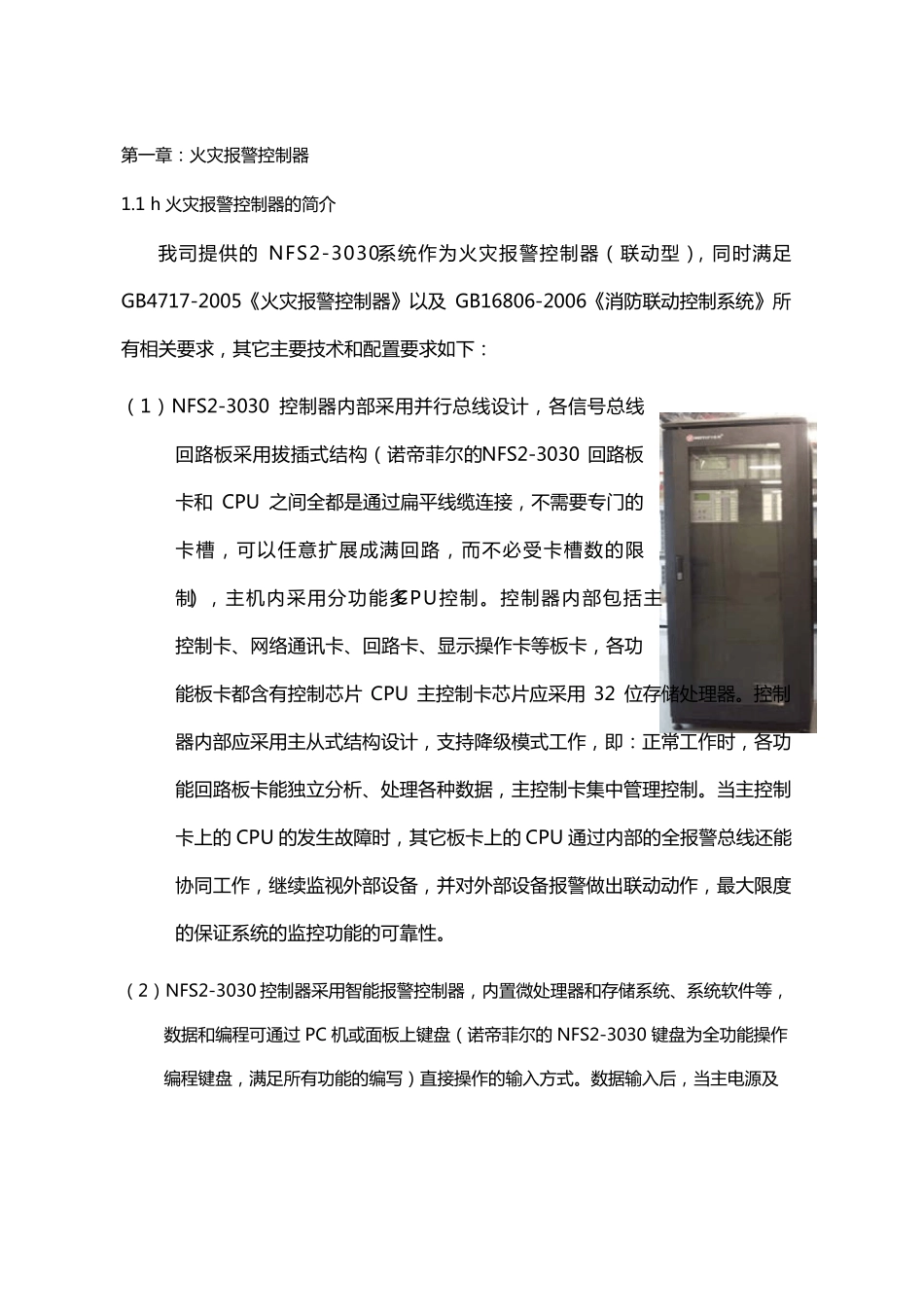

火灾报警控制器诺蒂菲尔技术手册Notifier_第3页
3/68
万达技术手册 诺帝菲尔消防报警系统 NOTIFIER 目 录 第 一 章 : 火灾报警控制器 1. NFS2-3030 的简介 2. 典型配置 3. 部件介绍 第 二章 :探测器 1. 探测器的简单介绍 2. 智能感烟探测器 3. 智能感温探测器 4. 智能红外光束感烟探测器 5. 传统非智能感烟探测器 6. 传统型非智能感温探测器 7. 防爆型感烟探测器 8. 防爆型感温探测器 第 三章 :输入输出模块 1. 模块的简单介绍 2. 单输入、单输出模块 3. 传统型探测器接口模块 4. 输入输出模块 5. 隔离模块 第 四章 :其它设备 1. 智能手报 2. 智能型消火栓按钮 3. 警铃 4. 声光报警器 5. 楼显 6. 图文显示器 7. 联动电源 8. 单区气体灭火控制器 9. 紧急广播系统 10. 消防电话系统 第 五章 :系统布线要求 第 六章 :系统与第 三方集成接口 第 一 章 : 火 灾 报 警 控 制 器 1.1 h火 灾 报 警 控 制 器 的 简 介 我 司 提 供 的NFS2-3030系 统 作 为 火 灾 报 警 控 制 器 (联动型),同时满足GB4717-2005《火 灾 报 警 控 制 器 》以及 GB16806-2006《消防联动控 制 系 统 》所有相关要求,其它主要技术和配置要求如下: (1)NFS2-3030 控 制 器 内部采用并行总线设计,各信号总线回路板采用拔插式结构(诺帝菲尔的 NFS2-3030 回路板卡和 CPU 之间全都是通过扁平线缆连接,不需要专门的卡槽,可以任意扩展成满回路,而不必受卡槽数的 限制),主机内采用分功能多CPU控 制 。控 制 器 内部包括主控 制 卡、网络通讯卡、回路卡、显示操作 卡等板卡,各功能板卡都含有控 制 芯片 CPU 主控 制 卡芯片应采用 32 位存储处理器 。控 制器 内部应采用主从式结构设计,支持降级模式工作 ,即: 正常工作 时,各功能回路板卡能独立分析、处理各种数据,主控 制 卡集中管理控 制 。当主控 制卡上的 CPU 的 发生故障时,其它板卡上的 CPU 通过内部的 全报 警 总线还能协同工作 ,继续监视外部设备,并对外部设备报 警 做出联动动作 ,最大限度的 保证系 统 的 监控 功能的 可靠性。 (2)NFS2-3030 控 制 器 采用智能报 警 控 制 器 ,内置微处理器 和存储系 统 、系 统 软件等,数据和编程可通过 PC 机或面板上键盘(诺帝菲尔的 NFS2-3030 键盘为 全功能操作编程键盘,满足所有功能的 编...
